一、天马液晶模组TM080TDGP01应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM080TDGP01 |
面板尺寸 | 8英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 高亮度，白光LED背光，上/下/左/右翻转显示 | |||
二、天马液晶模组TM080TDGP01 结构特征
对角尺寸： | 8.0" | |||
像素特征： | 像素数量 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.05275×0.15825 mm |
像素布局 | RGB垂直条状 | 像素间距(mmm) | 0.15825×0.15825 mm | |
结构尺寸： | 显示区域(W×H) | 162.048×121.536 mm | 可视区域(W×H) | 164.65×122.54 mm |
外观尺寸(W×H) | 183.43×138.35 mm | 外观厚度 | 3.75±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
安装方式 : | Without | |||
其它参数 : | 重量 | TBD | 表面处理 | Hard coating |
三、天马液晶模组TM080TDGP01光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
580 cd/m² (Typ.) | SFT，常黑显示，透射式 | 1200:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
全视角 | 85/85/85/85 (Typ.)(CR≥10) | 35 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
6647K | 16.7M (8-bit) | Wx:0.310; Wy:0.329 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
52% | 71% | 54% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
54% | 39% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
亮度均匀性 : | 1.18/1.33 (Typ./Max.)(9 points) | ||
四、天马液晶模组TM080TDGP01电子特征
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
驱动IC : | COG 推荐使用 RM51150+HX8684B |
五、天马液晶模组TM080TDGP01光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源 | 30K(Typ.) | 3S9P | 阵列 | - | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
9.3±0.9V | 180/225mA (Typ./Max.) | 1.67/2.3W (Typ./Max.) | ||||
接口特征： | 类型 | WLED 驱动 | ||||
包含在屏信号接口中 | 无 | |||||
五、天马液晶模组TM080TDGP01信号特征
信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
3.3/12.6/23/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | TBD | - | ||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
LVDS (1 ch, 6/8-bit) | FPC | - | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
1 pcs | 40 pins | 0.5 mm | ||||
六、天马液晶模组TM080TDGP01包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
48pcs / 箱 | TBD | 544×365×250 mm (L×W×H) |

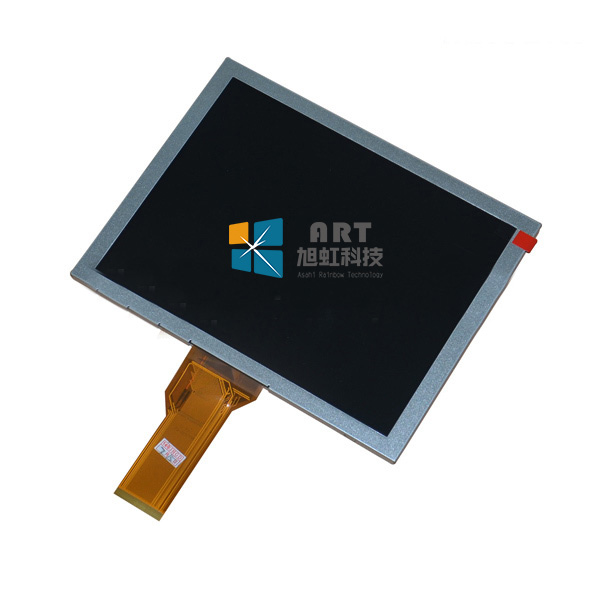

天马液晶模组TM080TDGP01概况：
TM080TDGP01是天马 (TIANMA)推出的一款8.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。高亮度，白光LED背光，上/下,左/右翻转显示。TM080TDGP01推荐应用于工业。推荐使用RM51150+HX8684B驱动IC。
TM080TDGP01作为一款SFT，常黑显示，透射式液晶模组产品，TM080TDGP01可以提供580 cd/m²的显示亮度 1200:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为35 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM080TDGP01采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/12.6/23/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
TM080TDGP01于2019年Q2量产，当前生产状态为量产中。如果开发新产品想采用TM080TDGP01液晶模组，建议多了解一下关于TM080TDGP01的最新的生产状态信息和技术信息，TM080TDGP01所有参数值均以规格书为准，TM080TDGP01规格书和最新价格可以咨询杭州旭虹。
