G150XAN02 V0 显示异常 Failure Analysis Report
技术简报：G150XAN02 V0 显示异常故障分析

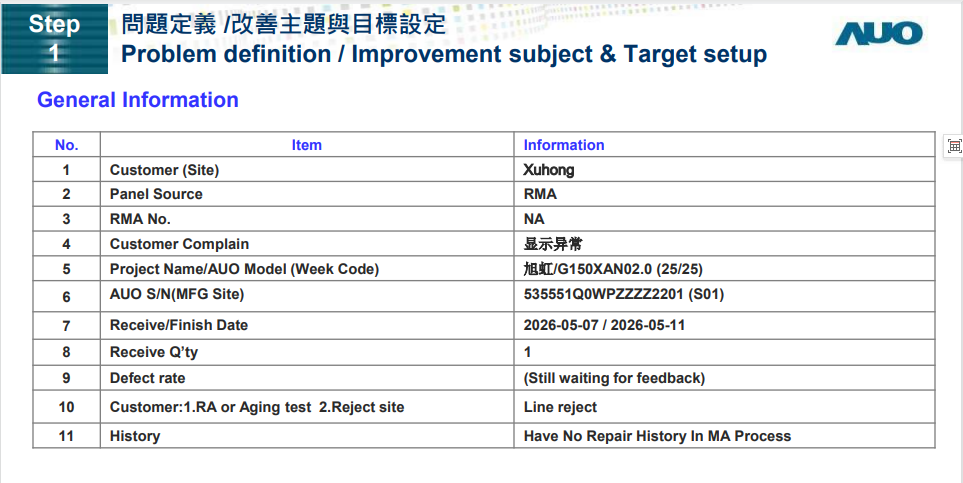

报告日期： 2026年5月11日
客户： Xuhong
项目型号： G150XAN02 V0
故障现象： 显示异常（线体检测判定）
问题概述
我司收到客户反馈的一台显示异常面板，经AU测试治具点亮确认故障可复现，画面显示明显异常。
分析过程简述
外观检查：面板无物理损伤或组装异常。

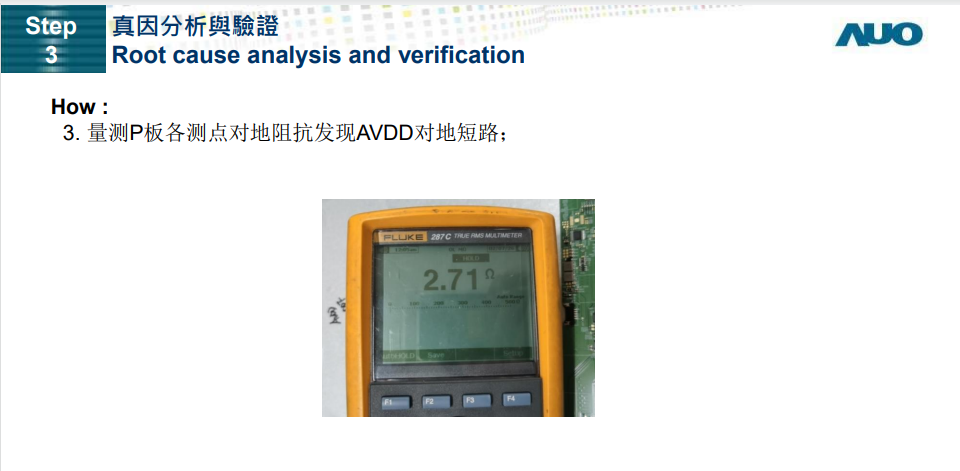

电气检测：发现AVDD网络对地短路。

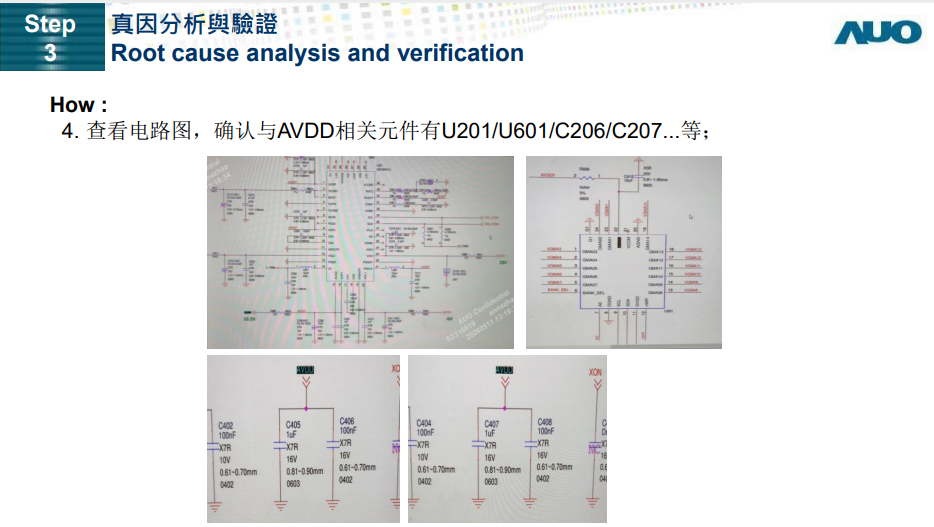

电路定位：AVDD相关元件包括U201、U601、C206、C207等。
逐项排除：移除U201后，AVDD对地阻抗恢复正常。

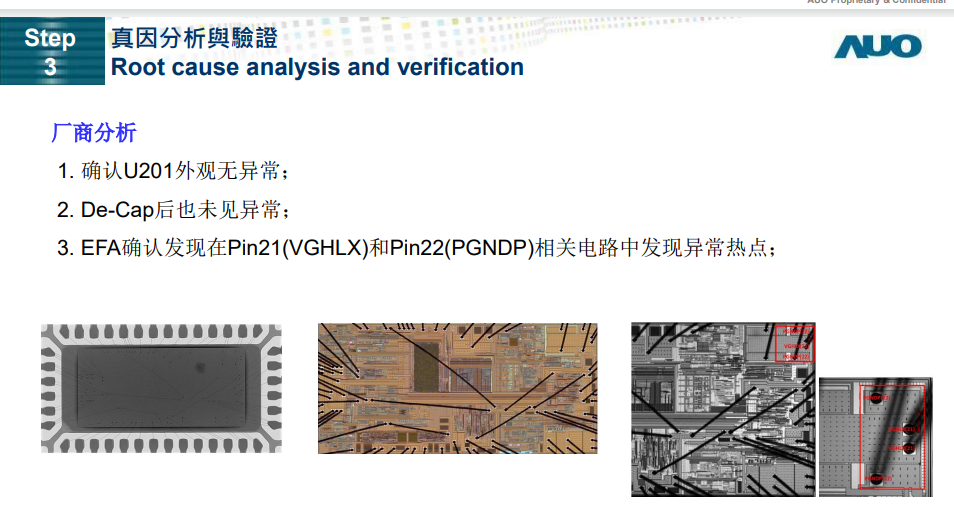

友达光电厂商深入分析：
U201外观与开盖（De-Cap）检查无异常。
EFA（故障定位分析）确认Pin21与Pin22之间存在异常热点。

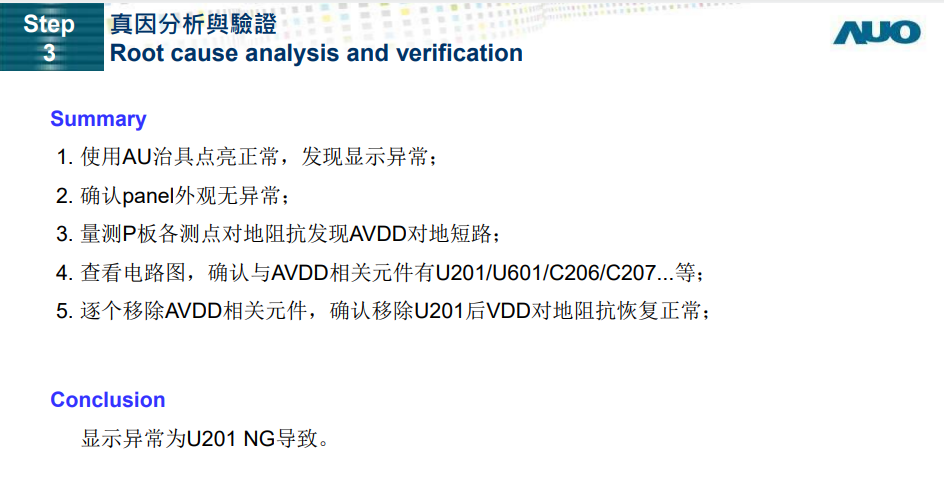

结论
显示异常的根本原因为U201内部电路异常，导致AVDD对地短路。
建议处理措施
加强U201元件的来料检验（建议增加电性筛选）。
评估供应商质量稳定性，必要时更换或升级元器件。
对同批次面板进行排查，防止类似问题扩大。
