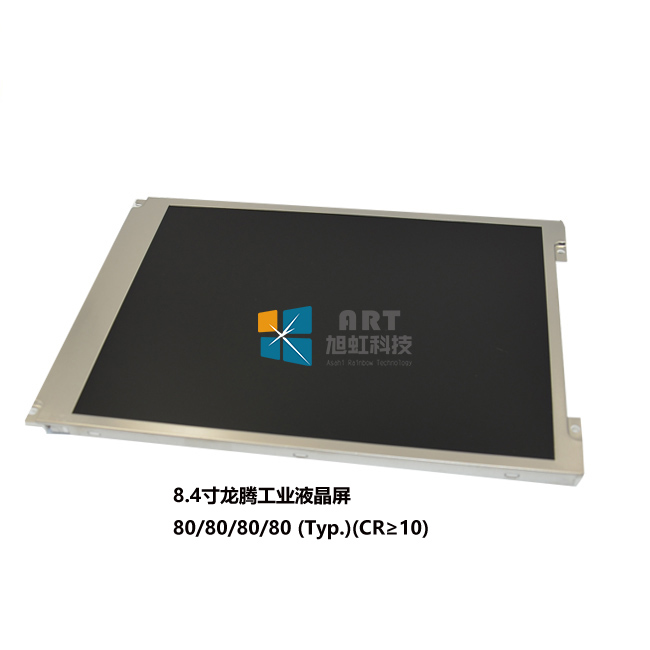

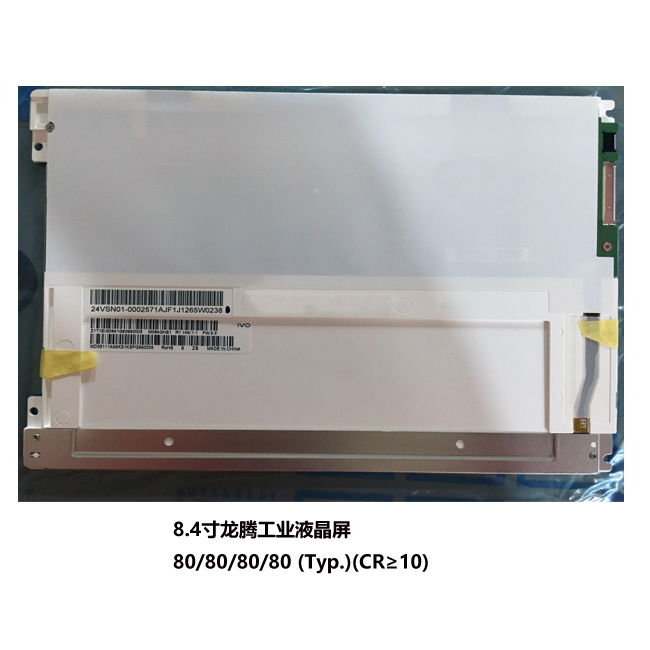

一、龙腾8.4寸液晶模组M084GNS1 R1 应用详情
基础信息： | 品牌 | 龙腾（IVO） | 型号 | M084GNS1 R1 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其他名称 | - | |
屏幕尺寸 | 8.4寸 | 适用于 | 工业 | |
最大额定 | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | 抗振能力 | - | |
典型特征： | 表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光，背光寿命大于5万小时，上/下/左/右翻转显示 | |||
二、龙腾8.4寸液晶模组M084GNS1 R1 光学详情
基础信息： | 亮度（cd/m2） | 350（Typ.） | 对比度 | 600:1 (Typ.) (透射) |
最佳角度 | 12 o'clock | 响应速度 | 16 (Typ.)(Tr+Td) ms | |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能： | 色度 | Wx:0.310; Wy:0.330 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 45% NTSC (CIE1931) | 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) |
三、龙腾8.4寸液晶模组M084GNS1 R1 结构详情
像素特征： | 分辨率 | 800(RGB)×600 , SVGA | 像素配置 | RGB垂直条状 |
点间距 | 0.071×0.213 mm (W×H) | 像素间距 | 0.213×0.213 mm (W×H) | |
物理尺寸： | 显示尺寸 | 170.4(W)×127.8(H) mm | 外观尺寸 | 203(W)×142.5(H) mm |
可视尺寸 | 173.4(W)×131.2(H) mm | 外观厚度 | 5.7±0.5 mm | |
外观特征： | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3（W:H） | 外观样式 | - | |
安装方式： | Face mounting holes (4 pcs) on left, right bezel | |||
其他细节： | 重量 | 200/220g (Typ./Max.) | 表面处理 | 雾面 |
四、龙腾8.4寸液晶模组M084GNS1 R1 电子详情
刷新频率： | 60Hz |
翻转扫描： | 翻转 (水平/垂直) |
功率总耗： | 2.81W (Max.) |
五、龙腾8.4寸液晶模组M084GNS1 R1 信号详情
信号电气： | 输入电流 | 0.14A (Max.) | 输入电压 | 3.3V（Typ.） | |
功率消耗 | 0.5W（Max.） | 信号接口 | LVDS (1 ch, 6/8-bit) | ||
接口特征： | 位置 | - | 类型 | 端子 | |
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
信盛精工 | MSB24013P20 | 1.0mm | 20pins | 1pcs | |
六、龙腾8.4寸液晶模组M084GNS1 R1 发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 8S4P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 4串 | 灯管寿命 | 50K(Typ.) (Hours) | |
接口特征： | 位置 | - | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24038P4 | 1.25mm | 4pins | 1pcs | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气： | 输入电压 | 12.0±1.2V | 输入电流 | - | ||
功率消耗 | 2.31W (Max.) | |||||
七、龙腾8.4寸液晶模组M084GNS1 R1 包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
40pcs/箱 | - | - |
龙腾8.4寸液晶模组M084GNS1 R1 概况：
M084GNS1 R1是昆山龙腾光电有限公司 (龙腾，IVO) 推出的一款采用a-Si TFT-LCD技术的8.4吋液晶模组产品，M084GNS1 R1装配有WLED背光，含LED驱动器背光驱动，无触摸。M084GNS1 R1的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光，背光寿命大于5万小时，上/下,左/右翻转显示等特征，M084GNS1 R1推荐使用于工业等产品。
M084GNS1 R1作为一款TN，常白显示，透射式液晶模组产品，M084GNS1 R1可以提供350 cd/m²的显示亮度 600:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为12 o'clock，它的响应时间为16 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，M084GNS1 R1可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了45% (CIE1931)。M084GNS1 R1背光采用了8S4P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。M084GNS1 R1采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M084GNS1 R1于2016年Q1量产，当前生产状态为量产中。如果开发新产品想采用M084GNS1 R1液晶模组，建议多了解一下关于M084GNS1 R1的最新的生产状态信息和技术信息。M084GNS1 R1所有参数值均以规格书为准，M084GNS1 R1规格书和最新价格可以咨询杭州旭虹。
