1、龙腾液晶模组M101GWT9 RA应用详情
基本信息 : | 制造商 | 龙腾（IVO） | 型号 | M101GWT9 RA |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 车载显示，户外高亮 | |
对角尺寸 | 10.1" | |||
应用环境 : | 存储温度 | -40 ~~ 95 °C | 工作温度 | -30 ~~ 85 °C |
RoHS | RoHS | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征 : | 宽温，3G抗震，高亮度，白光LED背光 ，端子倒装，上/下，左/右翻转显示，表面雾面 | |||
2、龙腾液晶模组M101GWT9 RA结构详情
像素特征 : | 解析度 | 1024(RGB)×600, WSVGA | 点间距(mm) | 0.0725×0.2088 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2175×0.2088 (H×V) [117PPI] | |
结构尺寸 : | 显示区域 (mm) | 222.72(H) × 125.28(V) | 开口区域(mm) | 224.92(H) × 127.48(V) |
外观尺寸(mm) | 238.6(H) × 148.05(V) | 外观厚度(mm) | 6.5/10.8 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装孔位 : | Without | |||
其它参数 : | 重量 | 330g (Max.) | 表面处理 | 雾面 |
3、龙腾液晶模组M101GWT9 RA光学详情
基本信息 : | 显示亮度 | 800 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 70/70/70/50 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.305; Wy:0.325 | 支持颜色 | 16.7M (8-bit) |
色温 | 6974K | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) | |
1931色域： | NTSC比值 | 50% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视 | 是 | 透射系数 | - |
4、龙腾液晶模组M101GWT9 RA电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 8.14W (Typ.) |
5、龙腾液晶模组M101GWT9 RA信号详情
信号电气 : | 电压供应 | 3.3/3.3V (Typ.)(VDD/VDDA) | 电流供应 | 200/25mA (Typ.)(IDD/IDDA) | |||||
功耗 | 743W (Typ.) | ||||||||
信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - | ||||||
接口特征 : | 位置 | 屏体下部中间 | 类型 | FPC | |||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 | |||
1pcs | 40pins | 0.5 mm | |||||||
6、龙腾液晶模组M101GWT9 RA光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 3串 | 位置 | 侧入式光源 | |||||
数量 | 9S3P | 是否可换 | - | 灯管寿命 | 30K (Min.) 小时 | ||||||
灯管电气 : | 电压供应 | 23.4/30.6V (Min./Max.) | 电流供应 | 80mA (Typ.) | |||||||
接口特征 : | 位置 | - | 类型 | 端子 | |||||||
背光驱动 : | 无 | ||||||||||
接口详情 : | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 | |||||
日压端子 | BHSR-02VS-1 | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | ||||||
7、龙腾液晶模组M101GWT9 RA包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
20 | N/A | N/A |
龙腾液晶模组M101GWT9 RA概况：

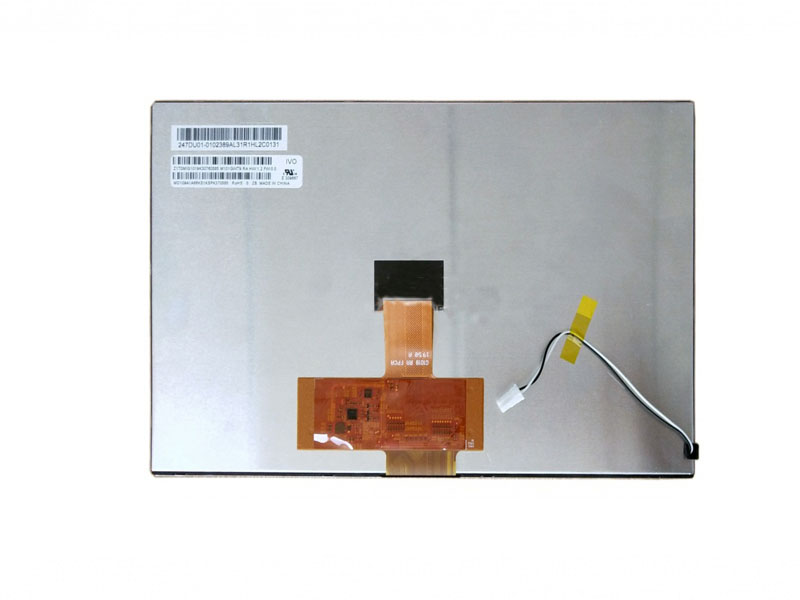

M101GWT9 RA (龙腾，IVO) TFT-LCD的10.1英寸液晶模组，装配有WLED背光，无背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 95°C，耐振动性为2.9G (28.4 m/s²)。基于它宽温，3G抗震，高亮度，白光LED背光，端子倒装，上/下,左/右翻转显示，表面雾面等特征，M101GWT9 RA推荐使用于户外高亮，车载显示。
M101GWT9 RA显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为222.72×125.28 (宽×高) mm，可视尺寸为224.92×127.48 (宽×高) mm，外观尺寸为238.6×148.05 (宽×高)×10.8(厚) mm，表面处理为雾面，产品净重330g (Max.)。背光方面此产品采用了9S3P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。M101GWT9 RA采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/3.3V (Typ.)(VDD/VDDA)。它的典型垂直刷新率Fv为60Hz。
M101GWT9 RA于2019年Q4量产，当前生产状态为量产中。如果开发新产品想采用M101GWT9 RA液晶模组，建议多了解一下关于M101GWT9 RA的最新的生产状态信息和技术信息。M101GWT9 RA所有参数值均以规格书为准，M101GWT9 RA规格书和最新价格可以咨询杭州旭虹科技。
