Step1問題定義 /改善主題與目標設定
Problem definition / Improvement subject & Target setup
General Information
No. | Item | Information |
1 | Customer (Site) | Xuhong |
2 | Panel Source | Hand carry |
3 | RMA No. | NA |
4 | Customer Complain | 反转异常 |
5 | Project Name/AUO Model （Week Code） | G121XN01 V0 (25/08) |
6 | AUO S/N(MFG Site) | 2845C6H1WFZZZS0101 (S01) 1# 2845C6G8FQZZZS0101 (S01) 2# |
7 | Receive/Finish Date | 2025-10-24 / 2025-10-2 |
8 | Receive Q’ty | 2 |
9 | Defect rate | (Still waiting for feedback) |
10 | Customer:1.RA or Aging test 2.Reject site | Line reject |
11 | History | Have No Repair History In MA Process |
Step2 現狀分析
Fact & Data Finding analysis

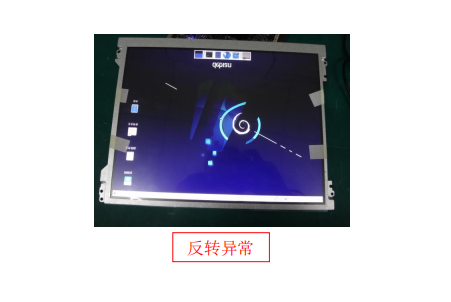

Failure description
Step3 真因分析與驗證
Root cause analysis and verification
How :

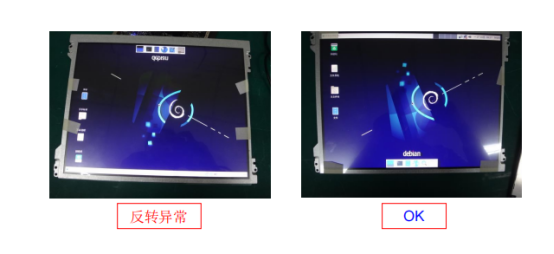

1.使用AU治具点亮正常，发现反转异常；
How :

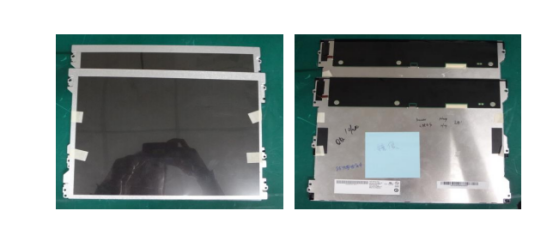

2.确认panel外观无异常；
How :

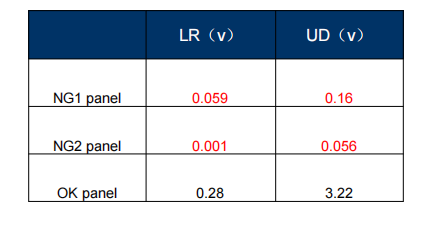

3.撕开PET膜，量测到2pcs LR/UD电压都异常；
How :

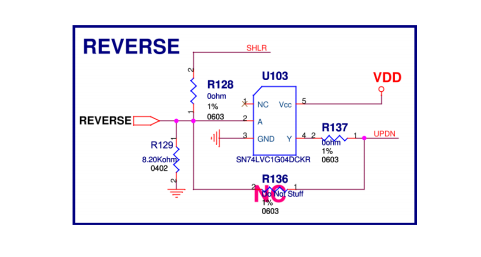

4.查询电路图确认反转信号与U103相关；
How :

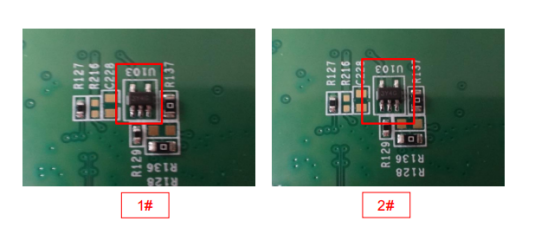

1. 2pcs外观确认U103无明显异常；
How :

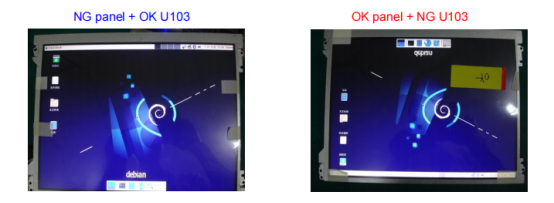

6. 进行交叉实验：
• 1). NG panel + OK U103，反转异常消失
• 2). OK panel + NG U103，反转异常
Summary
1. 使用AU治具点亮正常，发现反转异常；
2. 确认panel外观无异常；
3. 撕开PET膜，量测到2pcs LR/UD电压都异常；
4. 查询电路图确认反转信号与U103相关；
5. 2pcs外观确认U103无明显异常；
6. 进行交叉实验； NG panel + OK U103，反转异常消失；OK panel + NG U103，反转异常
Conclusion
反转异常随U103走，送厂商做进一步分析。
厂商分析

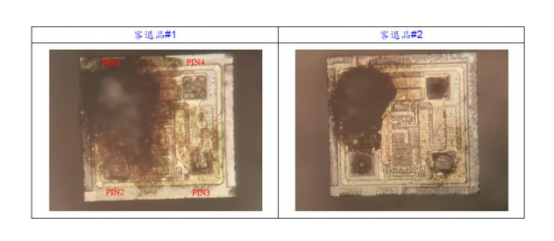

1. 对G121XN01 V0样品进行DE-CAP分析，发现芯片表面有明显烧伤痕迹，为ESD/EOS damage.
