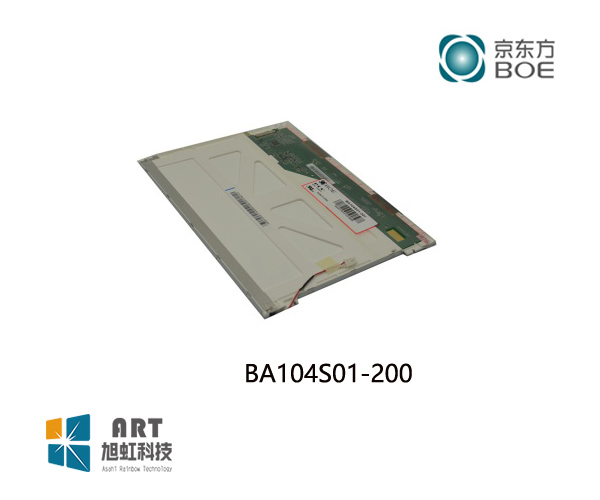

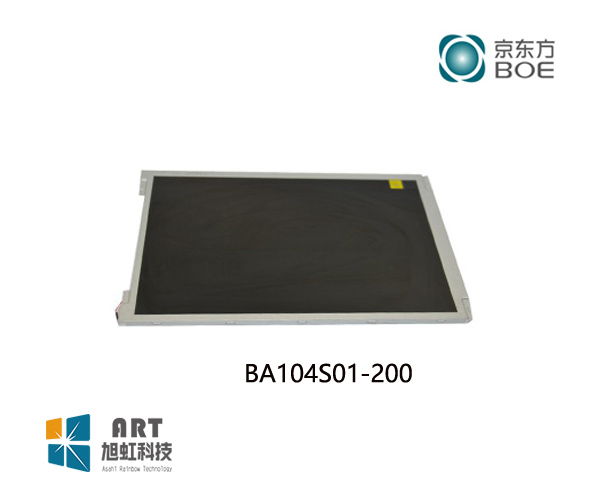

一 、京东方10.4寸工业液晶模组BA104S01-200应用详情
基础信息： | 制造商 | 京东方（BOE） | 型号 | BA104S01-200 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业,医疗影像 | |
屏幕尺寸 | 10.4” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | 抗振性能 | ||
典型特征： | 6/8位灰阶可选，风景模式，白光LED背光，信号端子倒装 | |||
二 、京东方10.4寸工业液晶模组BA104S01-200结构详情
像素特征： | 解析度 | 800(RGB)×600 , SVGA | 点间距 | 0.088×0.264 mm (H×V) |
像素排列 | RGB垂直条状 | 像素间距 | 0.264×0.264 mm (H×V) | |
结构尺寸： | 显示区域 | 211.2×158.4 mm (H×V) | 开口区域 | 215.0×162.0 mm (H×V) |
外观尺寸 | 236×176.9 mm (H×V) | 外观厚度 | 5.60±0.30 mm | |
外观特征 ： | 物理性质 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式： | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel | |||
其他参数： | 重量 | 290g (Typ.) | 表面处理 | Clear |
三、京东方10.4寸工业液晶模组BA104S01-200光学详情
基础信息： | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | 12 o'clock | 响应时间 | 30 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色坐标 | Wx:0.288; Wy:0.288 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、京东方10.4寸工业液晶模组BA104S01-200电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.366W (Typ.) |
五、京东方10.4寸工业液晶模组BA104S01-200信号详情
信号电气： | 输入电流 | 320/480mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.056/1.6W (Typ./Max.) | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24013P20 | 1.0mm | 20pins | 1pcs | LVDS-20P1C8B-020D | |
六、京东方10.4寸工业液晶模组BA104S01-200发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 6S4P | 位置 | 侧入式光源（底部） | ||||
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 30K(Typ.) (Hours) | |||||
灯管电气： | 电压输入 | 17.4/19.2/20.4V (Min./Typ./Max.) | 电流输入 | 120mA (Typ.) | ||||||
功耗 | 2.09/2.31/2.45W (Min./Typ./Max.) | |||||||||
接口特征： | 位置 | 背面 | 类型 | 端子 | ||||||
灯管驱动： | 无 | |||||||||
接口详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||||
日压端子 | BHSR-02VS-1 | 3.5mm | 2pins | 1pcs | BLE-2PINS-AC | |||||
七、京东方10.4寸工业液晶模组BA104S01-200包装详情
包装箱： | 数量 | 尺寸 (L×W×H) | 重量 |
25pcs / 箱 | 510×350×252 mm (L×W×H) | 9.9±1.0 Kgs |
京东方10.4寸工业液晶模组BA104S01-200概况：
BA104S01-200是京东方，BOE推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品，BA104S01-200装配有WLED背光，无背光驱动，无触摸。BA104S01-200的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它6/8位灰阶可选，风景模式，白光LED背光，信号端子倒装等特征，BA104S01-200推荐使用于工业，医疗影像等产品。
BA104S01-200作为一款TN，常白显示，透射式液晶模组产品，BA104S01-200可以提供300 cd/m²的显示亮度 800:1的透射对比度，以及70/70/60/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为12 o'clock，它的响应时间为30 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，BA104S01-200可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。BA104S01-200背光采用了6S4P WLED发光的侧入式光源(顶部)，光源的使用寿命为30K小时，不含背光驱动。BA104S01-200采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
BA104S01-200于2014年Q4量产，当前生产状态为量产中。如果开发新产品想采用BA104S01-200液晶模组，建议多了解一下关于BA104S01-200的最新的生产状态信息和技术信息。BA104S01-200所有参数值均以规格书为准，BA104S01-200规格书和最新价格可以咨询杭州旭虹。
