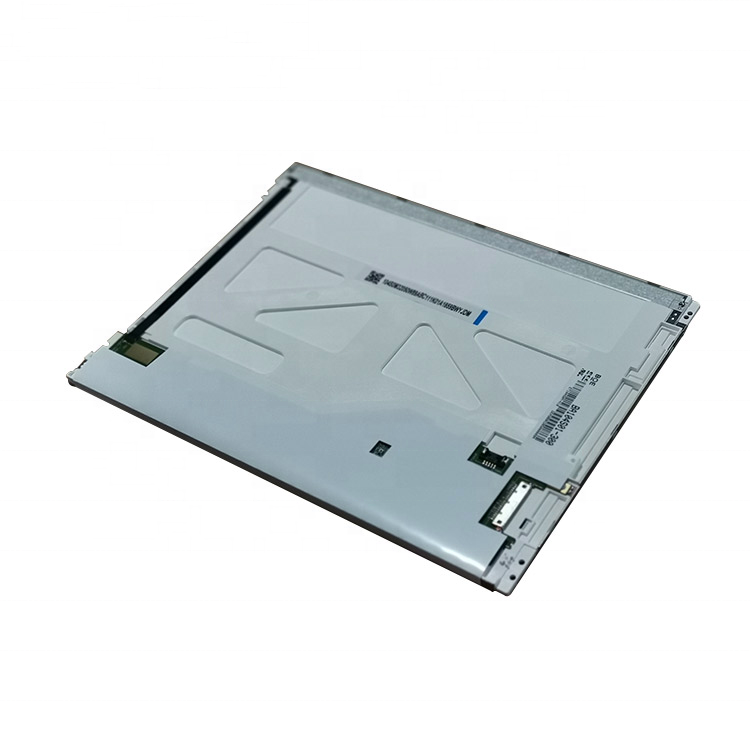

一、京东方液晶模组BA104S01-400 应用详情
基础信息 : | 制造商 | 京东方（BOE） | 型号 | BA104S01-400 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 家用电器 | |
对角尺寸 | 10.4” | |||
应用环境 : | 存储温度 | -30 ~ 70 °C | 工作温度 | -20 ~ 60 °C |
RoHS | RoHS | |||
典型特征 : | 白光LED背光 | |||
二、京东方液晶模组BA104S01-400 结构详情
像素特征 : | 解析度 | 800(RGB)×600, SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |
结构尺寸 : | 显示区域(mm) | 211.2(H) × 158.4(V) | 开口区域(mm) | 214.4(H) × 161.6(V) |
外观尺寸(mm) | 228.4(H) × 175.4(V) | 外观厚度(mm) | 6.20/7.50 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | TBD | 表面处理 | - |
三、京东方液晶模组BA104S01-400 光学详情
基础信息 : | 显示亮度 | 350 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/65/75 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.284; Wy:0.320 | 支持颜色 | 16.7M (8-bit) |
色温 | 8455K | 亮度均匀性 | 1.25/1.43 (Typ./max.)(9 points) |
四、京东方液晶模组BA104S01-400 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
五、京东方液晶模组BA104S01-400 信号详情
信号电气 : | 电压供应 | 3.3/9/18/-8V (Typ.)(VCC/AVDD/VGH/VGL) | 电流供应 | - | ||
信号类型 : | Parallel RGB (1 ch, 8-bit) , FPC , 60 pins | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
60 pins | 1 pcs | |||||
六、京东方液晶模组BA104S01-400 光源详情
光源特征 : | 光源类型 | WLED | 数量 | 3S12P | 光源寿命 | 20K (Typ.) 小时 |
是否可换 | - | 形状 | 阵列 | 光源位置 | 侧入式光源(顶部) | |
灯管电气 : | 电压供应 | 9.0V (Max.) | 电流供应 | 240mA (Max.) | ||
接口特征： | 位置 | - | 类型 | 端子 | ||
接口详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
日压端子 | BHSR-02VS-1 | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |
光源驱动 : | 无 | |||||
京东方液晶模组BA104S01-400 概况：
BA104S01-400(京东方，BOE)的一款TFT-LCD 10.4英寸液晶模组，装配有WLED背光，无背光驱动，无触摸。BA104S01-400工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光， White Goods application等特征，BA104S01-400推荐使用于家用电器。
BA104S01-400显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为214.4×161.6 (宽×高) mm，外观尺寸为228.4×175.4 (宽×高)×7.5(厚) mm，产品净重TBD。背光方面此产品采用了3S12P WLED发光的侧入式光源(顶部)，光源的使用寿命为20K小时，不含背光驱动。BA104S01-400采用了Parallel RGB (1 ch, 8-bit) , FPC , 60 pins信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/9/18/-8V (Typ.)(VCC/AVDD/VGH/VGL)。典型垂直刷新率Fv为60Hz。
BA104S01-400于2020年Q4量产，当前生产状态为量产中。如果开发新产品想采用BA104S01-400液晶模组，建议多了解一下关于BA104S01-400的最新的生产状态信息和技术信息。BA104S01-400所有参数值均以规格书为准，BA104S01-400规格书和最新价格可以咨询杭州旭虹科技。
