1、我公司TM070RDH13为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马7.0寸液晶模组TM070RDH13应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM070RDH13 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 数码相框，便携式DVD | |
对角尺寸 | 7.0” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光,上/下/左/右翻转显示，宽屏 | |||
二、天马7.0寸液晶模组TM070RDH13结构详情
像素特征： | 解析度 | 800(RGB)×480 , WVGA | 点间距 | 0.0642×0.1790 mm(W×H) |
像素排列 | RGB垂直条状 | 像素间距 | 0.1926×0.1790 mm (H×V) | |
结构尺寸： | 显示区域 | 154.08×85.92 mm (H×V) | 开口区域 | 157.08×89.39 mm (H×V) |
外观尺寸 | 164.9×100 mm (H×V) | 外观厚度 | 5.70±0.30 mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数： | 重量 | 160g | 表面处理 | 雾面 |
三、天马7.0寸液晶模组TM070RDH13光学详情
基本信息： | 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 70/70/60/70 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 20 (Typ.)(Tr+Td) (ms) | |
色彩性能： | 白色坐标 | X:0.312; Y:0.320 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、天马7.0寸液晶模组TM070RDH13电子详情
翻转扫描 : | 翻转 (水平/垂直) |
刷新频率： | 60Hz |
时序控制 (T-CON) : | Embedded T-CON |
五、天马7.0寸液晶模组TM070RDH13信号详情
信号电气： | 电压供应 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流供应 | 3.22/15.69/0.20/0.20mA (Typ.)(DIDD/AIDD/IGH/IGL) |
信号类型： | Parallel RGB (1 ch, 6/8-bit) | 逻辑电压 | - | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 50pins | 0.5mm | DRGB-50P1C8B-115A | |
六、天马7.0寸液晶模组TM070RDH13光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 3S6P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气 | 电压供应 | 9.6±0.9V | 电流供应 | 120/200mA (Typ./Max.) | ||
功耗 | 1.15W (Typ.) | |||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马7.0寸液晶模组TM070RDH13包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
50 pcs / box | 11.23±0.562% Kgs | 530×350×250 mm (L×W×H) |

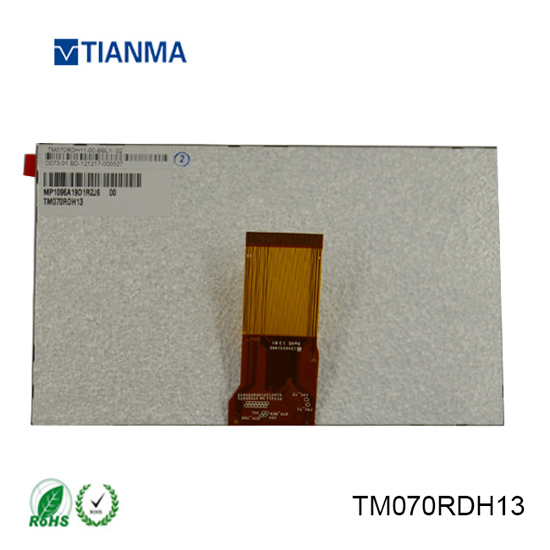

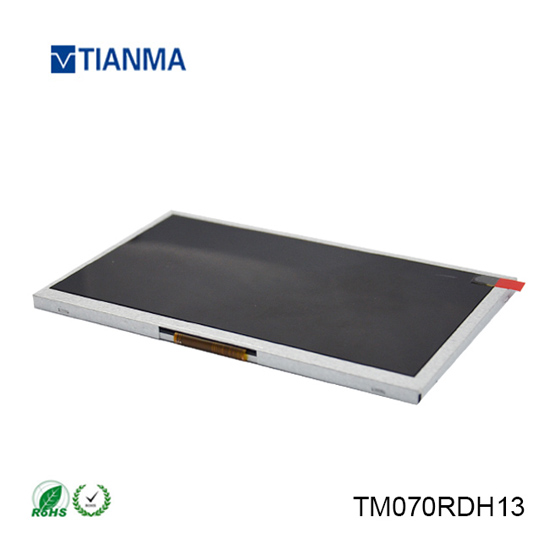

天马7.0寸液晶模组TM070RDH13概况：
天马 (TIANMA) 推出的TM070RDH13是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。TM070RDH13典型特征为: 表面雾面，6/8位灰阶可选，广视角，风景模式，白光LED背光，宽屏，上/下,左/右翻转显示。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM070RDH13推荐使用于便携式DVD，数码相框。
TM070RDH13作为一款TN，常白显示，透射式液晶模组产品，TM070RDH13可以提供300 cd/m²的显示亮度 800:1的透射对比度，以及80/80/60/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为12 o'clock，它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Dithering灰阶信号，TM070RDH13可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。TM070RDH13背光采用了3S6P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM070RDH13采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
TM070RDH13于2011年Q1量产，当前生产状态为量产中。如果开发新产品想采用TM070RDH13液晶模组，建议多了解一下关于TM070RDH13的最新的生产状态信息和技术信息。TM070RDH13所有参数值均以规格书为准，TM070RDH13规格书和最新价格可以咨询杭州旭虹。
