1、我公司TM056KDH02为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

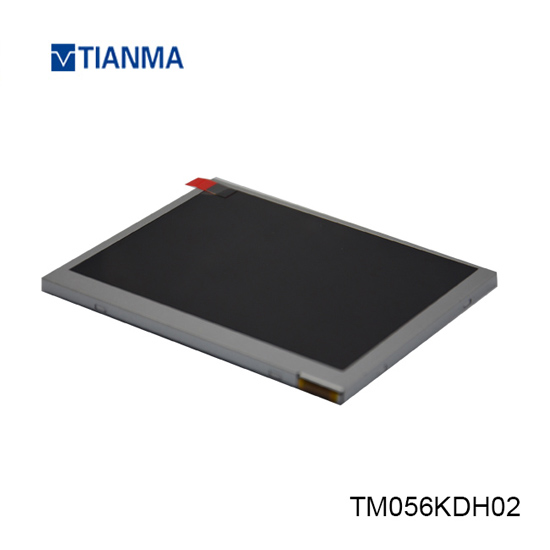

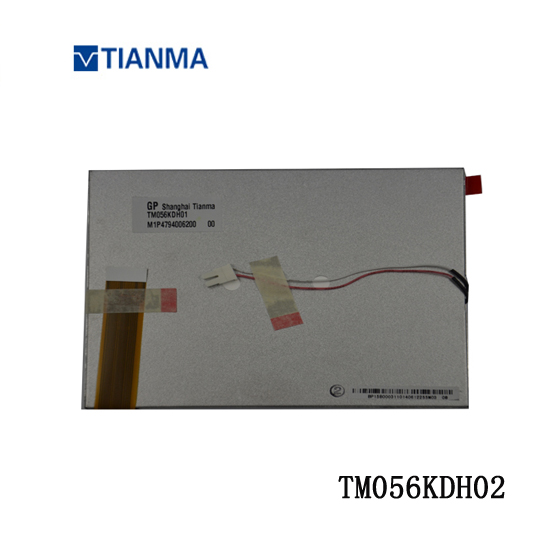

一、天马5.6寸液晶模组TM056KDH02 应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM056KDH02 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产 品 | 可视门铃，数码相框，便携式DVD，工业 | |
对角尺寸 | 5.6” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~~ 80 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，风景模式，白光LED背光,上/下/左/右翻转显示 | |||
二、天马5.6寸液晶模组TM056KDH02结构详情
像素特征： | 解析度 | 320(RGB)×234 | 点间距 | 0.118×0.362 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.362×0.362 (H×V)mm | |
结构尺寸： | 显示区域（mm） | 113.28(H) × 84.708(V) | 开口区域 | 116.08(H) × 87.51(V)mm |
外观尺寸（mm） | 126.5(H) × 100(V) | 外观厚度 | 5.7±0.3 mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 肖像模式 | |
其它参数： | 重量 | 123g (Typ.) | 表面处理 | 雾面 |
三、天马5.6寸液晶模组TM056KDH02 光学详情
基本信息： | 显示亮度 | 330 cd/m² (Typ.) | 对比度 | 300:1 (Typ.) (透射) |
可视角度 | 65/65/45/65 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 12 o'clock | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 全色 |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天马5.6寸液晶模组TM056KDH02 电子详情
翻转扫描 : | 翻转 (水平/垂直) |
时序控制 (T-CON) : | Need external T-CON |
五、天马5.6寸液晶模组TM056KDH02 信号详情
信号电气： | 电压供应 | 5.0/5.0/15.0/-10.0V (Typ.)(VCC/AVDD/VGH/VGL) | 电流供应 | 0.8/3.41/0.056/0.056mA (Typ.)(ICC/IAVDD/IGH/IGL) |
信号类型： | TFT Specific Analog RGB | 逻辑电压 | - | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | 脚定义 |
1pcs | 26pins | 0.5mm | ||
六、天马5.6寸液晶模组TM056KDH02 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 2S7P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气： | 电压供应 | 6.4V (Typ.) | 电流供应 | 140mA (Typ.) | ||
功耗 | 896mW (Typ.) | |||||
接口特征： | 类型 | 端子 | ||||
背光驱动 : | 无 | |||||
七、天马5.6寸液晶模组TM056KDH02 包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
50 pcs / box | 10.09±0.5 Kgs | 530×350×250 mm (L×W×H) |
天马5.6寸液晶模组TM056KDH02概况：
TM056KDH02是天马 (TIANMA)推出的一款5.6英寸a-Si TFT-LCD液晶模组产品，TM056KDH02装配有WLED背光，无背光驱动，无触摸。TM056KDH02工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM056KDH02特征: 表面雾面，风景模式，白光LED背光，上/下,左/右翻转显示。TM056KDH02推荐应用于可视门铃，数码相框，便携式DVD，工业。
TM056KDH02作为一款TN，常白显示，透射式液晶模组产品，TM056KDH02可以提供330 cd/m²的显示亮度 300:1的透射对比度，以及65/65/45/65 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为12 o'clock，它的响应时间为25 (Typ.)(Tr+Td) ms。TM056KDH02可以显示全色颜色，其显示的色彩饱和度也达到了50% (CIE1931)。TM056KDH02背光采用了2S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM056KDH02采用了TFT Specific Analog RGB信号接口，总共26 pins，采用FPC连接，驱屏电压为5/5/15/-10V (Typ.)(VCC/AVDD/VGH/VGL)。
TM056KDH02于2008年Q4量产，当前生产状态为量产中。如果开发新产品想采用TM056KDH02液晶模组，建议多了解一下关于TM056KDH02的最新的生产状态信息和技术信息，TM056KDH02所有参数值均以规格书为准，TM056KDH02规格书和最新价格可以咨询杭州旭虹。
