一、天马液晶模组TM057KDHG04应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM057KDHG04 |
面板尺寸 | 5.7英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 白光LED背光，背光寿命大于5万小时，含LED驱动器，上/下/左/右翻转显示，表面雾面 | |||
二、天马液晶模组TM057KDHG04结构特征
对角尺寸： | 5.7" | |||
像素特征： | 像素数量 | 320(RGB)×240 , QVGA | 点间距 | 0.120×0.360 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.360×0.360 mm (H×V) | |
结构尺寸： | 显示区域 | 115.2(W)×86.4(H) mm | 可视区域 | 117.6(W)×88.8(H) mm |
外观尺寸 | 144(W)×104.6(H) mm | 外观厚度 | 12.3/12.8 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
触摸屏幕 : | 控制器 | 不含控制器 | 接口 | - |
同时触点 | - | 触摸技术 | 4线电阻触摸屏 | |
安装方式 : | Rear mounting poles (4-Φ2.6) | |||
其它参数 : | 重量 | TBD | 表面处理 | 雾面，Hard coating (3H) |
三、天马液晶模组TM057KDHG04光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
500 cd/m² (Typ.) | TN，常白显示，透射式 | 500:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
6 o'clock | 70/70/70/60 (Typ.)(CR≥10) | 20 (Typ.)(Tr+Td) ms | |
色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
6485K | 262K(6-bit ) | Wx:0.313; Wy:0.329 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
54% | 73% | 56% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
55% | 40% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
亮度均匀性 : | 1.25/1.33 (Typ./Max.)(9 points) | ||
四、天马液晶模组TM057KDHG04电子特征
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
五、天马液晶模组TM057KDHG04光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 | |||||
WLED | 侧入式光源 | 50K(Typ.) | 6S3P | 阵列 | - | ||||||
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | ||||||||
9.0/12.0/21.0V (Min./Typ./Max.) | - | 1.20W (Typ.) | |||||||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||||
日压端子 | SM06B-SRSS-TB | 1.0 mm | 6 pins | 1 pcs | |||||||
接口特征： | 类型 | WLED 驱动 | |||||||||
端子 | 含LED驱动器 | ||||||||||
六、天马液晶模组TM057KDHG04信号特征
信号电气 : | 输入电压 | 输入电流 | 信号逻辑电压 | |||
3.3V (Typ.) | 145/225mA (Typ./Max.) | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | ||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
Parallel RGB (1 ch, 6-bit) | 端子 | - | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
广濑电机 | FH12-33S-0.5SH(55) | 1 pcs | 33pins | 0.5 mm | ||
七、天马液晶模组TM057KDHG04包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
40pcs / 箱 | TBD | 530×350×250 mm |
天马液晶模组TM057KDHG04概况：

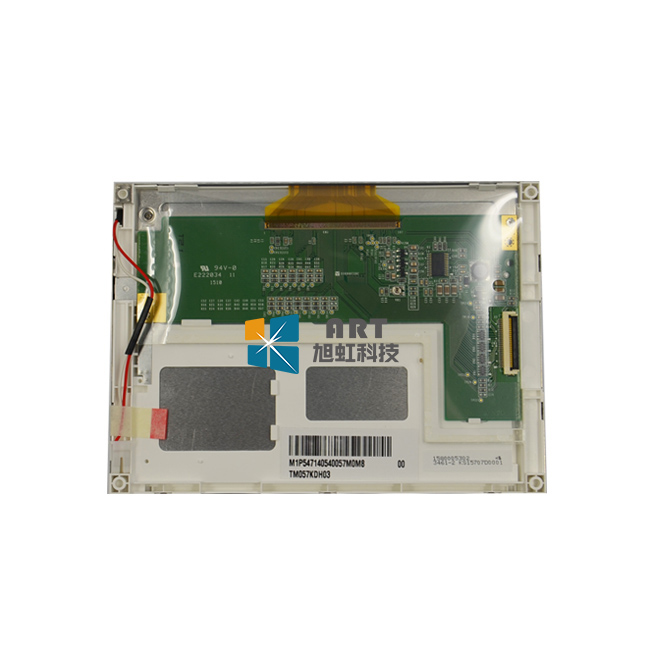

天马 (TIANMA) 推出的TM057KDHG04是一款采用a-Si TFT-LCD技术的5.7英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。TM057KDHG04白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。此型号适合应用于工业。
TM057KDHG04显示分辨率为320(RGB)×240 (QVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，外观尺寸为144(宽)×104.6(高)×12.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重TBD。背光方面此产品采用了6S3P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TM057KDHG04采用了Parallel RGB (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM057KDHG04于2014年Q3量产，当前生产状态为量产中。如果开发新产品想采用TM057KDHG04液晶模组，建议多了解一下关于TM057KDHG04的最新的生产状态信息和技术信息。TM057KDHG04所有参数值均以规格书为准，TM057KDHG04规格书和最新价格可以咨询杭州旭虹。
