1、我公司TM043NDHG21-00 为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
TM043NDHG21-00是深天马出的兼容替代TM043NDH02，完全兼容替代，参数规格书完全一样，无须做任何改动。
一、天马4.3寸液晶模组TM043NDHG21-00应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM043NDHG21-00 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 便携导航仪，掌上电视，MP4 PMP | |
对角尺寸 | 4.3” | |||
应用环境： | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
ROHS | ROHS | |||
典型特征： | 表面雾面，风景模式，宽屏，白光LED背光 | |||
二、天马4.3寸液晶模组TM043NDHG21-00结构详情
像素特征： | 解析度 | 480(RGB)×272 , WQVGA | 点间距 | 0.066×0.198 (H×V)mm |
像素排列 | RGB垂直条状 | 像素间距 | 0.198×0.198 (H×V)mm | |
结构尺寸： | 显示区域 | 95.04(W)×53.856(H) mm | 开口区域 | 99.6(W)×56.7(H) mm |
外观尺寸 | 105.5(W)×67.2(H) mm | 外观厚度 | 2.9±0.3 mm | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 肖像模式 | |
其它参数： | 重量 | 44.1g | 表面处理 | 雾面，Hard coating (3H) |
三、天马4.3寸液晶模组TM043NDHG21-00光学详情
基本信息： | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/70/50 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 响应时间(ms) | 20 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐标 | X:0.315; Y:0.335 | 支持颜色 | 16.7M (8-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) |
四、天马4.3寸液晶模组TM043NDHG21-00电子详情
工作频率： | 60Hz |
翻转扫描 : | No |
驱动IC: | 已邦定 HX8257A |
时序控制 (T-CON) : | Embedded T-CON |
五、天马4.3寸液晶模组TM043NDHG21-00 信号详情
信号电气： | 电压供应 | 3.3V (Typ.) | 功率消耗 | 74.0mW (Typ.) |
信号类型： | Parallel RGB (1 ch, 8-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | |
1pcs | 40pins | 0.5mm | ||
六、天马4.3寸液晶模组TM043NDHG21-00 光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 5S2P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气 | 电压供应 | 16V (Typ.) | 电流供应 | 40mA (Typ.) | ||
功耗 | 640mW (Typ.) | |||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马4.3寸液晶模组TM043NDHG21-00包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
112 pcs / box | TBD | 530×350×250 mm (L×W×H) |
天马4.3寸液晶模组TM043NDHG21-00概况：

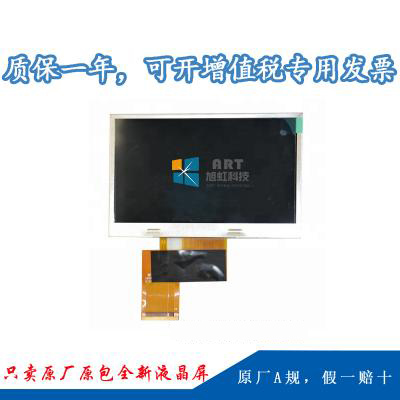

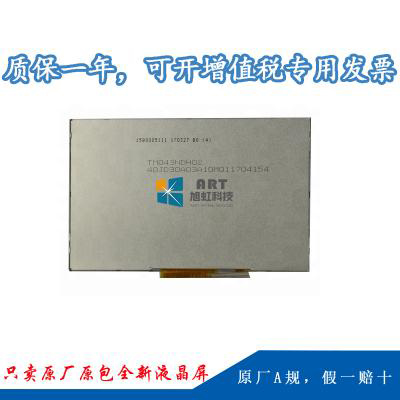

天马 (TIANMA) 推出的TM043NDHG21-00是一款采用a-Si TFT-LCD技术的4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。TM043NDHG21-00典型特征为: 表面雾面，风景模式，白光LED背光，宽屏， 2 in1 FPC, Down side FPC (46.05mm length)。TM043NDHG21-00的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM043NDH02推荐使用于便携导航仪，掌上电视，MP4 PMP。TM043NDHG21-00已邦定HX8257A驱动IC。
TM043NDHG21-00作为一款TN，常白显示，透射式液晶模组产品，TM043NDHG21-00可以提供300 cd/m²的显示亮度 500:1的透射对比度，以及70/70/70/50 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为6 o'clock，它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号，TM043NDHG21-00可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。TM043NDHG21-00背光采用了5S2P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM043NDHG21-00采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用TM043NDHG21-00液晶模组，建议多了解一下关于TM043NDHG21-00的最新的生产状态信息和技术信息。TM043NDHG21-00所有参数值均以规格书为准，TM043NDHG21-00规格书和最新价格可以咨询杭州旭虹。
