一、天马液晶模组TM043NDHG11应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM043NDHG11 |
面板尺寸 | 4.3英寸 | 面板应用 | 手持终端，车载显示 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 高亮度，白光LED背光，表面雾面 | |||
二、天马液晶模组TM043NDHG11 结构特征
对角尺寸： | 4.3" | |||
像素特征： | 像素数量 | 800(RGB)×480 , WVGA | 点间距(H×V) | 0.066×0.198 mm |
像素布局 | RGB垂直条状 | 像素间距(H×V) | 0.198×0.198 mm | |
结构尺寸： | 显示区域 | 95.04×53.856 mm (H×V) | 可视区域 | 99.04×54.86 mm (H×V) |
外观尺寸 | 105.5×67.2 mm (H×V) | 外观厚度 | 2.9±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 16:9 (H:V) | 外观形状 | - | |
其它参数 : | 重量 | TBD | 表面处理 | 雾面，Hard coating (3H) |
三、天马液晶模组TM043NDHG11光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 | |
880 cd/m² (Typ.) | TN，常白显示，透射式 | 800:1 (Typ.) (透射) | ||
推荐视角 | 可视角度 | 响应时间 | ||
6 o'clock | 70/70/60/70 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) (ms) | ||
色彩性能 : | 色温 | 支持颜色 | 白色坐标 | |
6802K | 16.7M (8-bit) | Wx:0.307; Wy:0.330 | ||
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 | |
54% | 71% | 54% | ||
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | ||
53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||
亮度均匀性 : | 1.25 (Typ.)(9 points) | |||
显示性能 : | 室外可视性 | 是 | ||
四、天马液晶模组TM043NDHG11电子特征
帧频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | COG 已邦定 ST8272T |
时序控制 (T-CON) : | Embedded T-CON |
天马液晶模组TM043NDHG11 光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源 | 20K(Typ.) | 8S2P | 阵列 | - | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
25.6V (Typ.) | 40mA (Typ.) | 1.24W (Typ.) | ||||
接口特征： | 类型 | 灯管驱动 | ||||
包含在屏信号接口中 | 无 | |||||
五、天马液晶模组TM043NDHG11信号特征
信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
3.3V (Typ.) | TBD | - | ||||
信号逻辑电压 : | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
Parallel RGB (1 ch, 8-bit) | FPC | - | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
1 pcs | 40 pins | 0.5 mm | ||||
六、天马液晶模组TM043NDHG11包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
112 pcs / 箱 | TBD | 530×350×250 mm |
天马液晶模组TM043NDHG11概况：

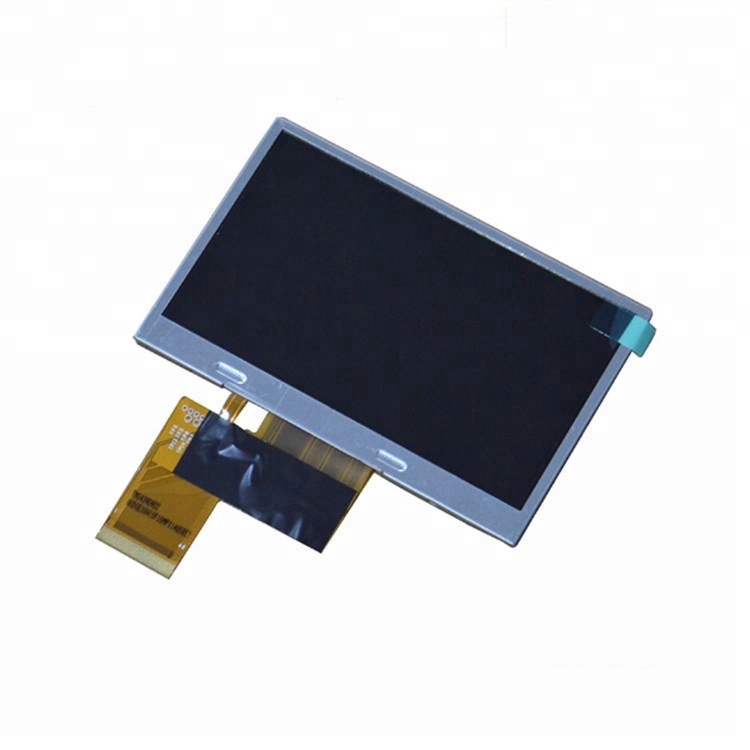

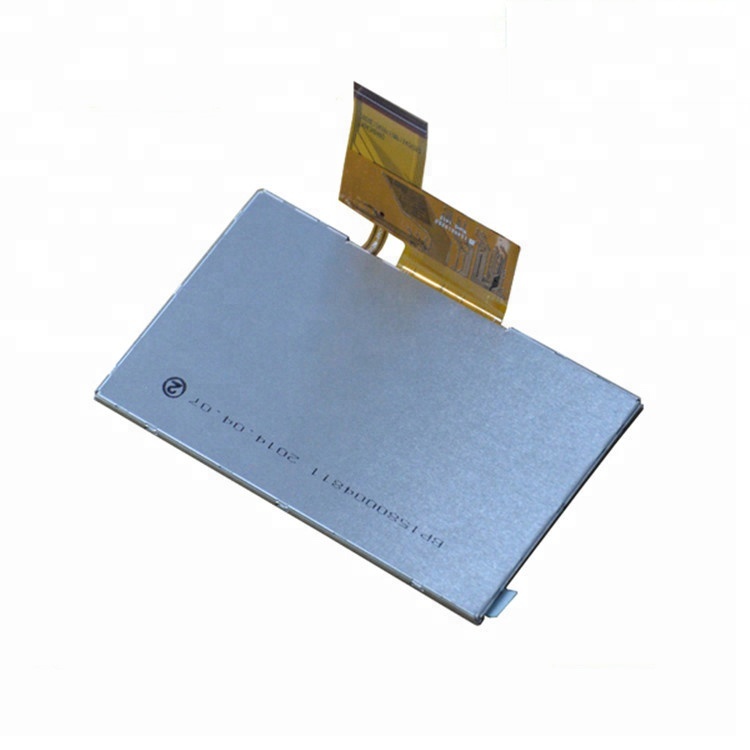

天马 (TIANMA) 推出的TM043NDHG11是一款采用a-Si TFT-LCD技术的4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。高亮度，白光LED背光，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM043NDHG11适合应用于手持终端，车载显示。本产品已邦定ST8272T驱动IC。
TM043NDHG11显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为95.04×53.856 (宽×高) mm，可视尺寸为99.04×54.86 (宽×高) mm，外观尺寸为105.5(宽)×67.2(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重TBD。背光方面此产品采用了8S2P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM043NDHG11采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM043NDHG11于2016年Q2量产，当前生产状态为量产中。如果开发新产品想采用TM043NDHG11液晶模组，建议多了解一下关于TM043NDHG11的最新的生产状态信息和技术信息。TM043NDHG11所有参数值均以规格书为准，TM043NDHG11规格书和最新价格可以咨询杭州旭虹。
