一、天马液晶模组TM035PDHG03应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM035PDHG03 |
面板尺寸 | 3.5英寸 | 面板应用 | 手持终端，手机 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 肖像模式，白光LED背光 | |||
二、天马液晶模组TM035PDHG03 结构特征
对角尺寸： | 3.5" | |||
像素特征： | 像素数量 | 320(RGB)×480 , HVGA | 点间距(W×H) | 0.051×0.153 mm |
像素布局 | RGB垂直条状 | 像素间距(W×H) | 0.153×0.153 mm | |
结构尺寸： | 显示区域 | 48.96(W)×73.44(H) mm | 可视区域 | 49.96(W)×74.44(H) mm |
外观尺寸 | 55.26(W)×84.69(H) mm | 外观厚度 | 2.2±0.1 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 2:3 | 外观形状 | - | |
其它参数 : | 重量 | 21.0g (Typ.) | 表面处理 | Hard coating |
三、天马液晶模组TM035PDHG03光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
300 cd/m² (Typ.) | TN，常白显示，透射式 | 500:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
6 o'clock | 70/70/70/60 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
8774K | 65K/262K | Wx:0.286; Wy:0.304 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
61% | 83% | 64% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
64% | 46% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
亮度均匀性: | 1.25 (Typ.)(9 points) | ||
四、天马液晶模组TM035PDHG03电子特征
帧频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | 已邦定ILI9488 |
五、天马液晶模组TM035PDHG03 光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源 | 30K(Typ.) | 1S6P | 并联 | - | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
3.2V (Typ.) | 20mA (Typ.) | 384mW (Typ.) | ||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
灯管驱动 | 无 | |||||
五、天马液晶模组TM035PDHG03信号特征
信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
1.8/2.8V (Typ.)(IOVCC/VCI) | - | 34.2mW (Typ.) | ||||
信号逻辑电压 : | 0≤VIL≤0.3IOVCC; 0.7IOVCC≤VIL≤IOVCC | |||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
CPU/RGB/SPI | FPC | - | ||||
接口详情: | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
1 pcs | 45 pins | 0.3 mm | ||||
六、天马液晶模组TM035PDHG03包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
324 pcs / 箱 | 12.45±0.62 Kgs | 544×365×250 mm |
天马液晶模组TM035PDHG03概况：

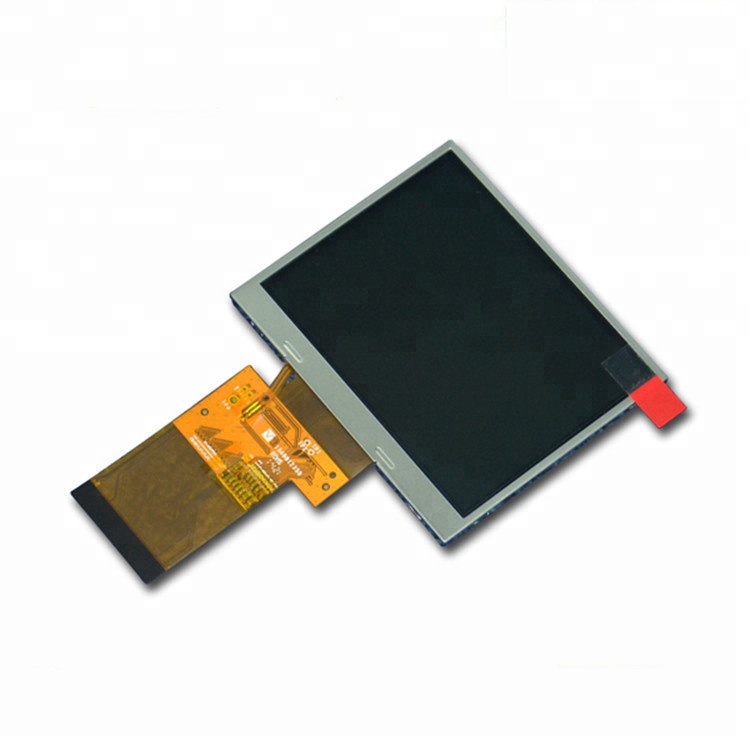

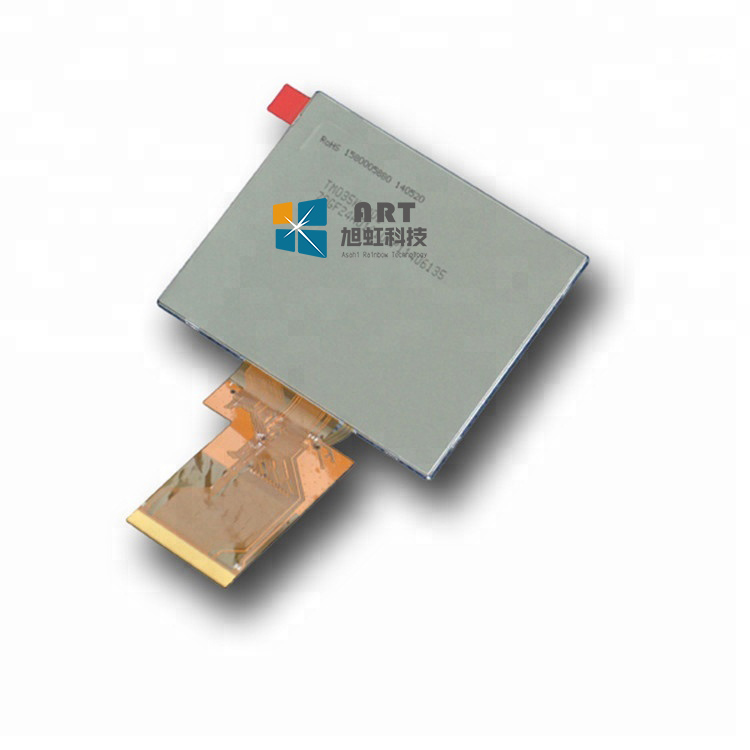

TM035PDHG03是天马 (TIANMA)推出的一款3.5吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。肖像模式，白光LED背光， left side FPC (10.5mm length)。TM035PDHG03推荐应用于手机，手持终端等产品。本产品已邦定ILI9488驱动IC。
TM035PDHG03显示分辨率为320(RGB)×480(HVGA)，宽高比为2:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为48.96(宽)×73.44(高) mm，外观尺寸为55.26(宽)×84.69(高)×2.3(厚) mm，可视尺寸为49.96(宽)×74.44(高) mm，表面处理为Hard coating，产品净重21.0g (Typ.)。背光方面此产品采用了1S6P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM035PDHG03采用了CPU/RGB/SPI信号接口，总共45 pins，采用FPC连接，驱屏电压为1.8/2.8V (Typ.)(IOVCC/VCI)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准
TM035PDHG03于2014年Q3量产，当前生产状态为量产中。如果开发新产品想采用TM035PDHG03液晶模组，建议多了解一下关于TM035PDHG03的最新的生产状态信息和技术信息，TM035PDHG03所有参数值均以规格书为准，TM035PDHG03规格书和最新价格可以咨询杭州旭虹。
