1、我公司TM035HDHT1为天马原厂原装全新液晶屏A规液晶屏；质量符合天马原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天马液晶模组TM035HDHT1 应用详情
基本信息： | 制造商 | 天马（tianma） | 型号 | TM035HDHT1 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | PDA手持终端 | |
对角尺寸 | 3.5” | |||
应用环境： | 工作温度 | -20 ~ 60 °C | 存储温度 | -30 ~ 70 °C |
ROHS | ROHS | |||
典型特征： | 肖像模式，半投射半反射式，白光LED背光 | |||
二、天马液晶模组TM035HDHT1 结构详情
像素特征： | 解析度 | 240(RGB)×320 , QVGA | 点间距(mm) | 0.0745×0.2235 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2235×0.2235 (H×V) | |
结构尺寸： | 显示区域（mm） | 53.64(H) × 71.52(V) | 开口区域(mm) | 56.64(H) × 74.52(V) |
外观尺寸（mm） | 64(H) × 85(V) | 外观厚度(mm) | 2.93±0.3 | |
外观特征： | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 3:4 (H:V) | 风景肖像 | 肖像模式 | |
其它参数： | 重量 | 33.5g | 表面处理 | Hard coating |
三、天马液晶模组TM035HDHT1 光学详情
基本信息： | 显示亮度 | 100 cd/m² (Typ.) | 对比度 | 150:1 (Typ.) (透射) 2.5:1 (Typ.) (反射) |
可视角度 | 40/45/55/40 (Typ.)(CR≥10) | 显示模式 | ECB，常白显示，透反射式 | |
最佳视角 | 6 o'clock | 响应时间(ms) | 35 (Typ.)(Tr+Td) | |
色彩性能： | 白色坐标 | X:0.310; Y:0.300 | 支持颜色 | 262K (6-bit) |
色域 | 35% NTSC (CIE1931) | 亮度均匀性 | - | |
显示性能： | 室外可视性 | 是 | 透射度 | - |
3D技术 | - | 反射率 | 5.5% (Typ.) |
四、天马液晶模组TM035HDHT1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | 已邦定 ILI9341 |
时序控制 (T-CON) : | Embedded T-CON |
五、天马液晶模组TM035HDHT1信号详情
信号电气： | 电压供应 | 2.8/15/-10V (Typ.)(VCC/VGH/VGL) | 电流供应 | - |
信号类型： | Parallel RGB (1 ch, 6-bit) + SPI | 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
接口特征： | 类型 | FPC | ||
接口详情： | 数量 | 脚数 | 脚距 | |
1pcs | 50pins | 0.5mm | ||
六、天马液晶模组TM035HDHT1光源详情
光源特征： | 光源类型 | WLED | 光源形状 | 1串 | 位置 | 侧入式光源 |
数量 | 6S1P | 是否可换 | - | 灯管寿命 | 20K(Typ.) (Hours) | |
灯管电气 | 电压供应 | 19.2V (Typ.) | 电流供应 | 20mA (Typ.) | ||
功耗 | 384mW (Typ.) | |||||
接口特征： | 类型 | 包含在屏信号接口中 | ||||
背光驱动 : | 无 | |||||
七、天马液晶模组TM035HDHT1 包装详情
包装箱： | 数量 | 重量 | 包装箱尺寸 |
112 pcs / box | TBD | 516×336×226 mm (L×W×H) |
天马3.5寸工业液晶模组TM035HDHT1概况：

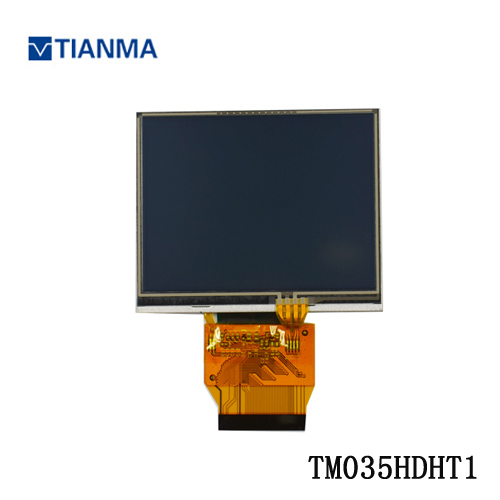

TM035HDHT1是天马 (TIANMA)推出的一款3.5英寸a-Si TFT-LCD液晶模组产品，TM035HDHT1装配有WLED背光，无背光驱动，无触摸。TM035HDHT1工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。TM035HDHT1特征为: 肖像模式，半透射半反射式，白光LED背光， R-EVT; 2 in 1 FPC; Left side (17.0mm length)。TM035HDHT1推荐应用于手持终端。已邦定ILI9341驱动IC。
TM035HDHT1作为一款ECB，常白显示，透反射式液晶模组产品，TM035HDHT1可以提供100 cd/m²的显示亮度 150:1的透射对比度，2.5:1 (Typ.)的反射对比度，以及40/45/55/40 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为6 o'clock，它的响应时间为35 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit灰阶信号，TM035HDHT1可以显示262K颜色，其显示的色彩饱和度也达到了35% (CIE1931)。TM035HDHT1采用了6S1P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。TM035HDHT1采用了Parallel RGB (1 ch, 6-bit) + SPI信号接口，总共50 pins，采用FPC连接，驱屏电压为2.8/15/-10V (Typ.)(VCC/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
TM035HDHT1于2010年Q2量产，当前生产状态为已停产。如果开发新产品想采用TM035HDHT1液晶模组，建议多了解一下关于TM035HDHT1的最新的生产状态信息和技术信息，TM035HDHT1所有参数值均以规格书为准，TM035HDHT1规格书和最新价格可以咨询杭州旭虹。
