一、天马液晶模组TM150XDHG01 应用详情
基础信息： | 品牌 | 天马（TIANMA） | 型号名称 | TM150XDHG01 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 15.0吋 | 适用于 | 工业，户外高亮 | |
最大额定 : | 工作温度 | -30 ~ 70 °C | 存储温度 | -40 ~ 80 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 宽温，超高亮度，白光LED背光，含LED驱动器，表面雾面 | |||
二、天马液晶模组TM150XDHG01 光学详情
基础信息 : | 亮度(cd/m²) | 1000 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 12 o'clock | 响应速度 | 20 (Typ.)(Tr+Td) ms | |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K (6-bit) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 54% | sRGB覆盖率 | 75% |
Adobe RGB覆盖率 | 56% | DCI-P3覆盖率 | 56% | |
Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 阳光下可视性 | 是 |
三、天马液晶模组TM150XDHG01 结构详情
像素特征 : | 分辨率 | 1600(RGB)×1200 , UXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0635×0.1905 mm | 像素间距(W×H) | 0.1905×0.1905 mm | |
物理尺寸 : | 显示尺寸 | 304.8(W)×228.6(H) mm | 外观尺寸 | 318.7(W)×212.65(H) mm |
可视尺寸 | 307.8(W)×231.1(H) mm | 外观厚度 | 6.0/6.5 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M2.5) on left, right bezel | |||
其它细节 : | 重量 | 620g | 表面处理 | 雾面 |
四、天马液晶模组TM150XDHG01 电子详情
翻转扫描 : | No |
五、天马液晶模组TM150XDHG01 信号详情
信号电气 : | 输入电流 | 990mA (Typ.) | 输入电压 | 3.3V (Typ.) | |
功率消耗 | - | 信号接口 | LVDS (2 ch, 6-bit) | ||
接口特征 : | 位置 | - | 类型 | 端子 | |
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
航空电子 | FI-XB30SL-HF10 | 1.0 mm | 30 pins | 1 pcs | |
六、天马液晶模组TM150XDHG01 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 30K(Typ.) (Hours) | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | DF19L-14P-1H | 1.0 mm | 14 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 1.14/1.29A (Typ./Max.) | ||
七、天马液晶模组TM150XDHG01 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
15 pcs / 箱 | 520×435×330 mm | 12.75 Kgs |

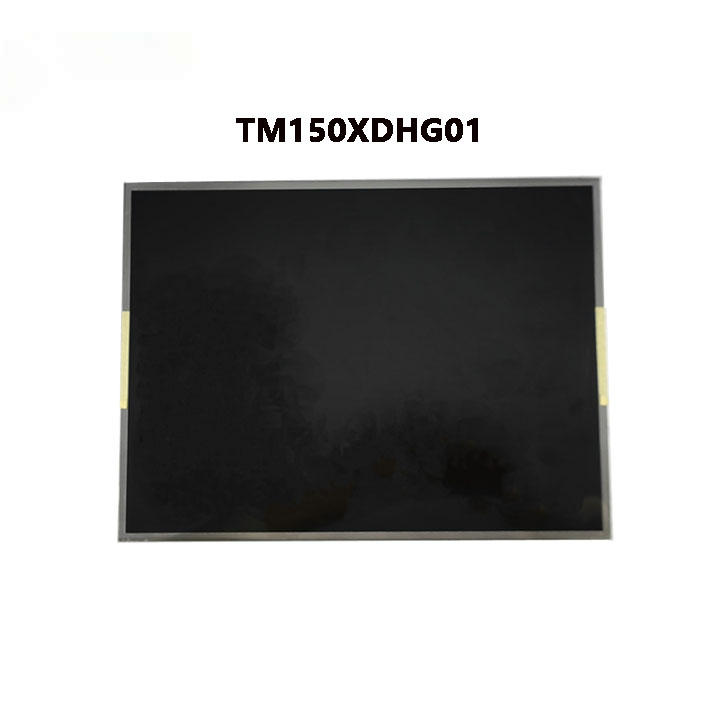

天马液晶模组TM150XDHG01概况：
TM150XDHG01是天马 (TIANMA)推出的一款15.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。TM150XDHG01工作温度为 -30 ~ 70°C，存储温度为 -40 ~ 80°C。TM150XDHG01特征 宽温，超高亮度，白光LED背光，含LED驱动器，表面雾面。推荐TM150XDHG01应用于工业，户外高亮。
TM150XDHG01作为一款TN，常白显示，透射式液晶模组产品，TM150XDHG01可以提供1000 cd/m²的显示亮度 1000:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为12 o'clock，它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit灰阶信号，此产品可以显示262K颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。TM150XDHG01采用了LVDS (2 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。
TM150XDHG01于2016年Q1量产，当前生产状态为量产中。如果开发新产品想采用TM150XDHG01液晶模组，建议多了解一下关于TM150XDHG01的最新的生产状态信息和技术信息，TM150XDHG01所有参数值均以规格书为准，TM150XDHG01规格书和最新价格可以咨询杭州旭虹。
