一、天马液晶模组TM150TDSG80应用详情
基础信息 : | 品牌 | 天马（TIANMA） | 型号名称 | TM150TDSG81 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 15.0吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -10 ~ 65 °C | 存储温度 | -20 ~ 65 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 背光易换，白光LED背光，含LED驱动器，6/8位灰阶可选，表面雾面 | |||
二、天马液晶模组TM150TDSG80光学详情
基础信息： | 亮度(cd/m²) | 350 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
最佳角度 | 12 o'clock | 响应速度 | 8 (Typ.)(Tr+Td) ms | |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | X:0.313; Y:0.329 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + FRC) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
三、天马液晶模组TM150TDSG80结构详情
像素特征 : | 分辨率 | 1024(RGB)×768 , XGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.099×0.297 mm | 像素间距(W×H) | 0.297×0.297 mm | |
物理尺寸 : | 显示尺寸 | 304.128(W)×228.096(H) mm | 外观尺寸 | 326.5(W)×253.5(H) mm |
可视尺寸 | 307.4(W)×231.3(H) mm | 外观厚度 | 10.0 (Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | TBD | 表面处理 | 雾面 |
四、天马液晶模组TM150TDSG80电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、天马液晶模组TM150TDSG80 信号详情
信号电气 : | 输入电流 | - | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
禾昌 | 185083-20121 | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-080A | |
六、天马液晶模组TM150TDSG80发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | Replaceable | 灯管形状 | - | 灯管寿命 | 30K(Typ.) (Hours) | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24038P5 | 1.25 mm | 5 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0V (Typ.) | 输入电流 | - | ||
七、天马液晶模组TM150TDSG80包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
14 pcs / 箱 | 438×402×464 mm | - |
天马液晶模组TM150TDSG80概况：

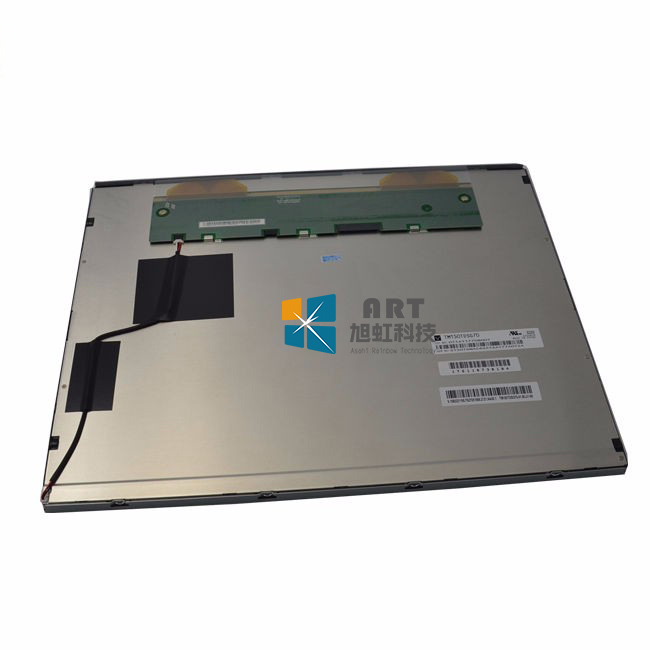

天马 (TIANMA) 推出的TM150TDSG80是一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。背光易换，白光LED背光，含LED驱动器，6/8位灰阶可选，表面雾面。它的工作温度为 -10 ~ 65°C，存储温度为 -20 ~ 65°C。此型号推荐使用于工业。
TM150TDSG80作为一款TN，常白显示，透射式液晶模组产品，TM150TDSG80可以提供350 cd/m²的显示亮度 800:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为12 o'clock，它的响应时间为8 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了60% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为30K小时，含LED驱动器。TM150TDSG80采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM150TDSG80于2018年Q1量产，当前生产状态为量产中。如果开发新产品想采用TM150TDSG80液晶模组，建议多了解一下关于TM150TDSG80的最新的生产状态信息和技术信息。TM150TDSG80所有参数值均以规格书为准，TM150TDSG80规格书和最新价格可以咨询杭州旭虹。
