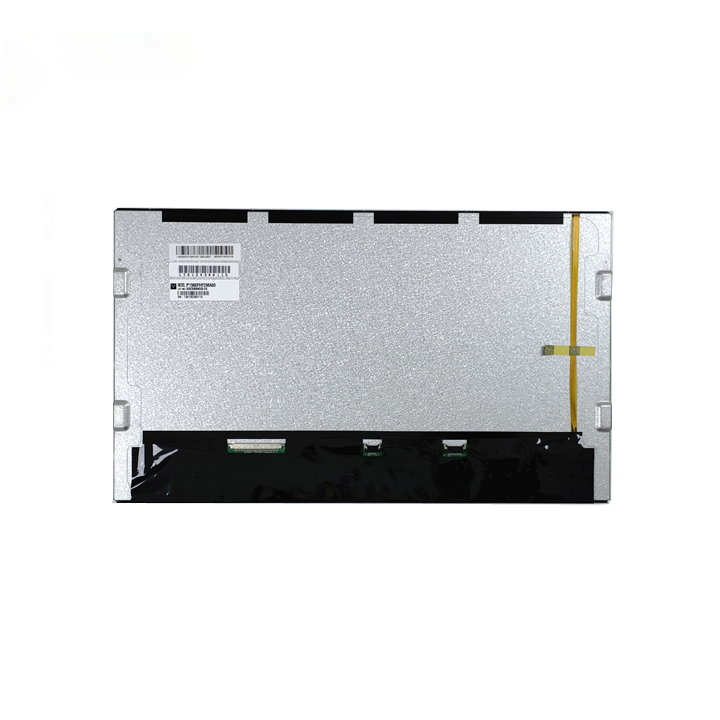

1、天马液晶模组P1560FHF2MA00 应用详情
基础信息 : | 品牌 | 天马（TIANMA） | 型号名称 | P1560FHF2MA00 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 15.6吋 | 适用于 | 医疗保健 | |
最大额定 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |||
2、天马液晶模组P1560FHF2MA00 结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.05975×0.17925 mm | 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |
物理尺寸 : | 显示尺寸 | 344.16(W)×193.59(H) mm | 外观尺寸 | 363.8(W)×215.9(H) mm |
可视尺寸 | 347.06(W)×196.49(H) mm | 外观厚度 | 9.7 (Typ.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | TBD | 表面处理 | 雾面 |
3、天马液晶模组P1560FHF2MA00 光学详情
基础信息 : | 亮度(cd/m²) | 1000 (Typ.) | 对比度 | 1500:1 (Min.) (透射) |
最佳角度 | 全视角 | 响应速度 | 35 (Typ.)(Tr+Td) ms | |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | SFT，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
显示性能 : | 阳光下可视性 | 是 | 透射率 | - |
4、天马液晶模组P1560FHF2MA00 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
5、天马液晶模组P1560FHF2MA00 信号详情
信号电气 : | 输入电流 | TBD | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | - | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
6、天马液晶模组P1560FHF2MA00 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 10S6P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 6串 | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSB24038P8B | 1.25 mm | 8 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | TBD | ||
功率消耗 | TBD | |||||
天马液晶模组P1560FHF2MA00概况：
P1560FHF2MA00是天马 (TIANMA)推出的一款15.6吋a-Si TFT-LCD液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C。宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面。P1560FHF2MA00推荐应用于医疗保健等产品。
P1560FHF2MA00显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为363.8(宽)×215.9(高)×11(厚) mm，可视尺寸为347.06(宽)×196.49(高) mm，表面处理为雾面，产品净重TBD。背光方面此产品采用了10S6P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。P1560FHF2MA00采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
P1560FHF2MA00于2024年Q2量产，当前生产状态为量产中。如果开发新产品想采用P1560FHF2MA00液晶模组，建议多了解一下关于P1560FHF2MA00的最新的生产状态信息和技术信息，P1560FHF2MA00所有参数值均以规格书为准，P1560FHF2MA00规格书和最新价格可以咨询杭州旭虹科技。
