一、天马液晶模组TM121JDGP30应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM121JDGP30 |
面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 白光LED背光，背光寿命大于5万小时，含LED驱动器，表面雾面,6/8位灰阶可选 | |||
二、天马液晶模组TM121JDGP30结构特征
对角尺寸： | 12.1" | |||
像素特征： | 像素数量 | 1280(RGB)×800 , WXGA | 点间距(mm) | 0.068×0.204 (H×V) |
像素布局 | RGB垂直条状 | 像素间距(mm) | 0.204×0.204 (H×V) | |
结构尺寸： | 显示区域(mm) | 261.12(H) × 163.2(V) | 可视区域(mm) | 264.12(H) × 166.2(V) |
外观尺寸(mm) | 278(H) × 184(V) | 外观厚度(mm) | 8.2 (Typ.) | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 16:10 (H:V) | 外观形状 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | TBD | 表面处理 | 雾面 |
三、天马液晶模组TM121JDGP30光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
450 cd/m² (Typ.) | SFT，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
全视角 | 85/85/85/85 (Typ.)(CR≥10) | 12/13 (Typ.)(Tr/Td) | |
色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
7351K | 262K/16.7M (6-bit / 8-bit) | X:0.300; Y:0.320 | |
亮度均匀性 : | - | ||
四、天马液晶模组TM121JDGP30电子特征
帧频率 : | 60Hz |
翻转扫描 : | No |
驱动IC : | COG 推荐使用EK79202 |
五、天马液晶模组TM121JDGP30光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | - | 50K(Typ.) | 8S3P | 阵列 | - | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
12±3V | TBD | TBD | ||||
接口特征： | 类型 | WLED 驱动 | ||||
包含在屏信号接口中 | 含LED驱动器 | |||||
六、天马液晶模组TM121JDGP30信号特征
信号电气 : | 输入电压 | 输入电流 | 逻辑电压 | |||
3.3V (Typ.) | TBD | - | ||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
LVDS (1 ch,6/ 8-bit) | 端子 | - | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
庆良 | 093G30-B0001A-G4 | 1 pcs | 30pins | 1.0 mm | ||
七、天马液晶模组TM121JDGP30包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
15pcs / 箱 | - | 530×430×274 mm (L×W×H) |
天马液晶模组TM121JDGP30概况：

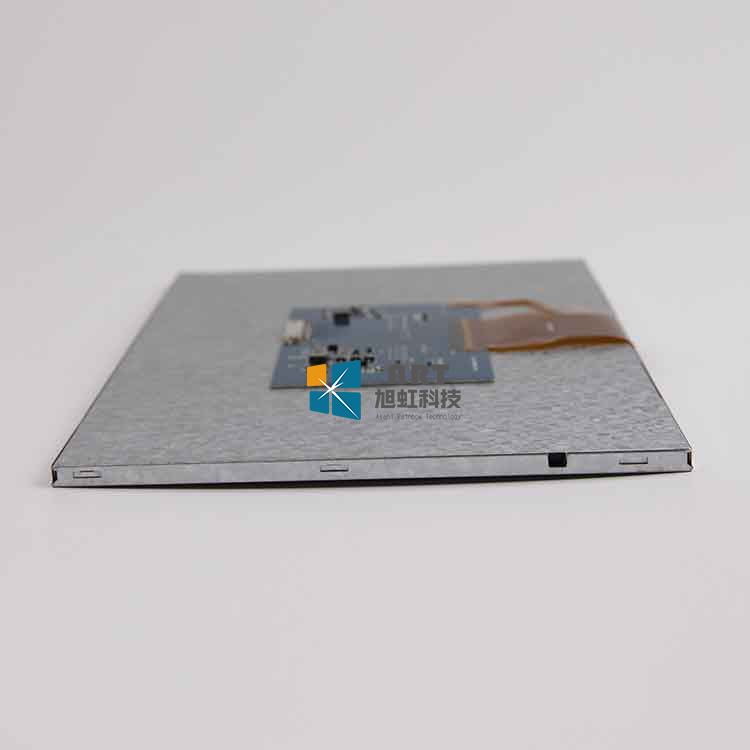

天马 (TIANMA) 推出的TM121JDGP30是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。TM121JDGP30推荐使用于工业。TM121JDGP30推荐使用EK79202驱动IC。
TM121JDGP30作为一款SFT，常黑显示，透射式液晶模组产品，TM121JDGP30可以提供450 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了8S3P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。TM121JDGP30采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM121JDGP30于2019年Q2量产，当前生产状态为量产中。如果开发新产品想采用TM121JDGP30液晶模组，建议了解一下关于TM121JDGP30的最新的生产状态信息和技术信息。TM121JDGP30所有参数值均以规格书为准，TM121JDGP30规格书和最新价格可以咨询杭州旭虹。
