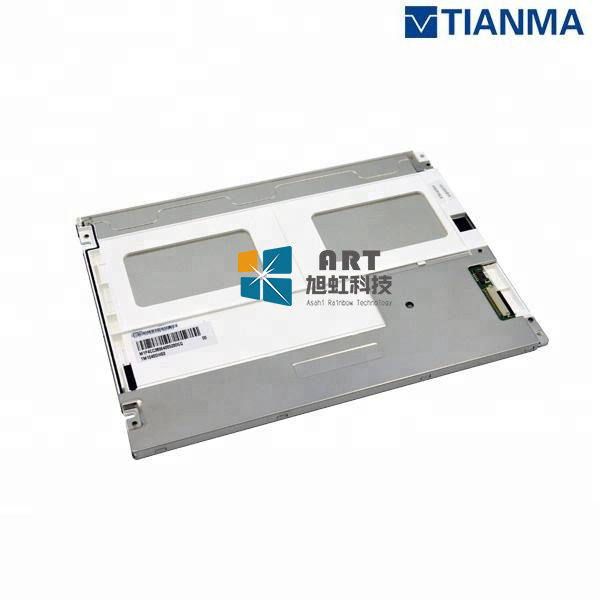

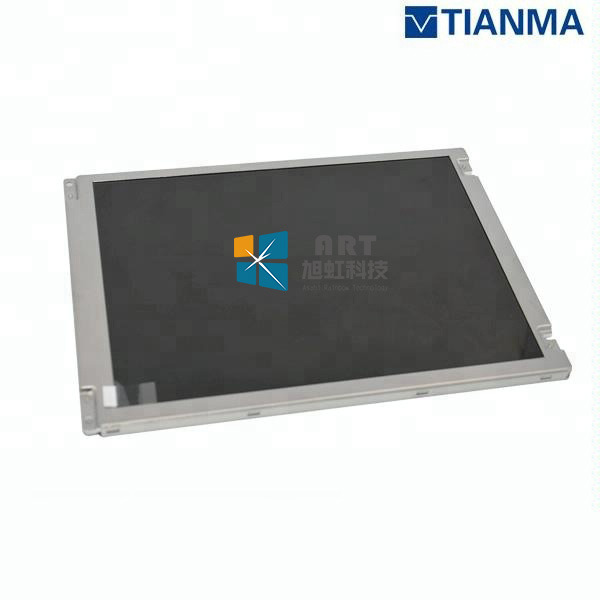

一、天马液晶模组TM104TDGP10应用特征
基本信息 : | 制造商 | 天马（TIANMA） | 面板型号 | TM104TDGP10 |
面板尺寸 | 10.4英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
应用环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 含LED驱动器，白光LED背光，180°翻转显示，表面雾面 | |||
二、天马液晶模组TM104TDGP10 结构特征
对角尺寸： | 10.4" | |||
像素特征： | 像素数量 | 1024(RGB)×768 , XGA | 点间距(mm) | 0.0685×0.2055 (H×V) |
像素布局 | RGB垂直条状 | 像素间距(mmm) | 0.2055×0.2055 (H×V) | |
结构尺寸： | 显示区域 | 210.432(H) × 157.824(V) mm | 可视区域 | 213.43(H) × 160.82(V)mm |
外观尺寸 | 230(H) × 175.8(V)mm | 外观厚度 | 5.7/9.06mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景肖像 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
安装方式: | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | TBD | 表面处理 | 雾面 |
三、天马液晶模组TM104TDGP10光学特征
基本信息： | 显示亮度 | 显示模式 | 对比度 |
450 cd/m² (Typ.) | SFT，常黑显示，透射式 | 1200:1 (Typ.) (透射) | |
推荐视角 | 可视角度 | 响应时间 | |
全视角 | 85/85/85/85 (Typ.)(CR≥10) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 色温 | 支持颜色 | 白色坐标 |
262K/16.7M (6-bit / 8-bit) | |||
亮度均匀性 : | 1.18/1.33 (Typ./Max.)(9 points) | ||
四、天马液晶模组TM104TDGP10电子特征
帧频率 : | 60Hz |
翻转扫描 : | 翻转(180°) |
驱动IC : | COG 已邦定 RM51150 + RM76870*2 |
五、天马液晶模组TM104TDGP10光源特征
光源特征： | 光源类型 | 位置 | 寿命(小时) | 数量 | 形状 | 是否可换 |
WLED | 侧入式光源 | - | 8S4P | 阵列 | - | |
WLED电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
12±1.0V | - | - | ||||
接口特征： | 类型 | 端子 | ||||
灯管驱动 | 含LED驱动器 | |||||
六、天马液晶模组TM104TDGP10信号特征
信号电气 : | 输入电压 | 输入电流 | 功率消耗 | |||
3.3V (Typ.) | TBD | - | ||||
接口特征 : | 信号类型 | 物理类型 | 接口位置 | |||
LVDS (1 ch, 6/8-bit) | 端子 | - | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚间距 | 脚定义 |
庆良 | 107A20-0021RA-G3-R | 1 pcs | 20 pins | 1.0 mm | LVDS-20P1C8B-080C | |
七、天马液晶模组TM104TDGP10包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
18pcs / 箱 | - | 544×365×250 mm (L×W×H) |
天马液晶模组TM104TDGP10概况：
TM104TDGP10是天马 (TIANMA)推出的一款10.4英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。白光LED背光，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业。本产品已邦定RM51150 + RM76870*2驱动IC。
TM104TDGP10作为一款SFT，常黑显示，透射式液晶模组产品，TM104TDGP10可以提供400 cd/m²的显示亮度 1200:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为25 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了8S4P WLED发光的侧入式光源，含LED驱动器。TM104TDGP10采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
TM104TDGP10于2019年Q2量产，当前生产状态为量产中。如果开发新产品想采用TM104TDGP10液晶模组，建议多了解一下关于TM104TDGP10的最新的生产状态信息和技术信息，TM104TDGP10所有参数值均以规格书为准，TM104TDGP10规格书和最新价格可以咨询杭州旭虹。
