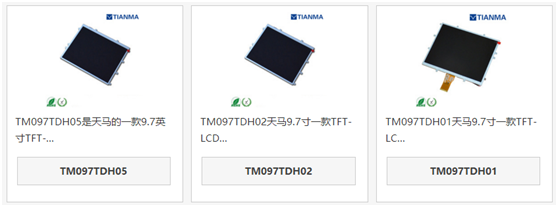

从上图可知天马9.7寸液晶屏工业液晶屏目前液晶屏有3款，TM097TDH05和TM097TDH02、TM097TDH01这3款天马9.7寸液晶屏具体有什么区别，产品选型应该怎么选，下面我们就列举一下其中的参数对比区别：
型号名称 | |||
品牌 | 天马 (TIANMA) | 天马 (TIANMA) | 天马 (TIANMA) |
屏幕尺寸 | 9.7英寸 | 9.7英寸 | 9.7英寸 |
屏幕类型 | a-Si TFT-LCD, 液晶模组 | a-Si TFT-LCD, 液晶模组 | a-Si TFT-LCD, 液晶模组 |
分辨率 | 1024(RGB)×768 [XGA] | 1024(RGB)×768 [XGA] | 1024(RGB)×768 [XGA] |
像素配置 | RGB垂直条状 | RGB垂直条状 | RGB垂直条状 |
显示尺寸 | 196.608(横)×147.456(竖) mm | 196.608(横)×147.456(竖) mm | 196.608(H)×147.456(V) mm |
外观尺寸 | 210.3(横)×164.4(竖) ×5(厚) mm | 210.21(横)×166.3(竖) ×5.85(厚) mm | 210.2(H)×166.2(V) ×3.96(D) mm |
可视尺寸 | - | 200.91(横)×152.26(竖) mm | 200.91(H)×152.26(V) mm |
表面处理 | Clear | Clear | 雾面，Hard coating (3H) |
亮度 | 270 cd/m² (Typ.) | 350 cd/m² (Typ.) | 220 cd/m² (Typ.) |
对比度 | 500:1 (Typ.) (TM) | 500:1 (Typ.) (透射) | 500:1 (Typ.) (透射) |
最佳角度 | 3 o'clock | 3 o'clock | 3 o'clock |
可视角度 | 70/60/70/70 (Typ.)(CR≥10) | 70/60/70/70 (Typ.)(CR≥10) | 70/60/70/70 (Typ.)(CR≥10) |
光学模式 | TN，常白显示，透射式 | TN，常白显示，透射式 | TN，常白显示，透射式 |
响应速度 | 20 (Typ.)(Tr+Td) ms | 20 (Typ.)(Tr+Td) ms | 20 (Typ.)(Tr+Td) ms |
背光类型 | WLED [6S6P] , 30K小时 , 无驱动 | WLED [6S6P] , 30K小时 , 无驱动 | WLED [6S6P] , 30K hours , 无驱动 |
屏幕重量 | 235g | 200g (Typ.) | TBD |
适用于 | 平板电脑 | 平板电脑 | 平板电脑 |
刷新频率 | 60Hz | 60Hz | 60Hz |
触摸功能 | 无触摸 | 无触摸 | 无触摸 |
支持颜色 | 262K , 50% (CIE1931) | 262K , 50% (CIE1931) | 262K/16.7M , 50% (CIE1931) |
信号系统 | 30 pins LVDS (1 ch, 6-bit) , 端子 | 30 pins LVDS (1 ch, 6-bit) , 端子 | 50 pins Parallel RGB (1 ch, 6/8-bit) , FPC |
供应电压 | 3.3V (Typ.) | 3.3V (Typ.) | 3.3/12.5/22.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
温度 | 工作: -20 ~ 70 °C ; 存储: -30 ~ 80 °C | 工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C | 工作温度: -20 ~ 70 °C ; 存储温度: -30 ~ 80 °C |
生产状态 | 已停产 | 已停产 | 量产中 |
从上图和表格可知TM097TDH05和TM097TDH02、TM097TDH01主要区别是显示亮度和工作温度 存储温度、量产情况，TM097TDH05和TM097TDH02、TM097TDH01显示亮度分别是270 cd/m² (Typ.)和350 cd/m² (Typ.)、220 cd/m² (Typ.)，TM097TDH05和TM097TDH01工工作: -20 ~ 70 °C ; 存储: -30 ~ 80 °C，TM097TDH02工作温度: 0 ~ 50 °C ; 存储温度: -20 ~ 60 °C，TM097TDH05和TM097TDH02已经停产，TM097TDH01量产，如果天马9.7寸液晶屏选型，可以根据以上区别来选择。
