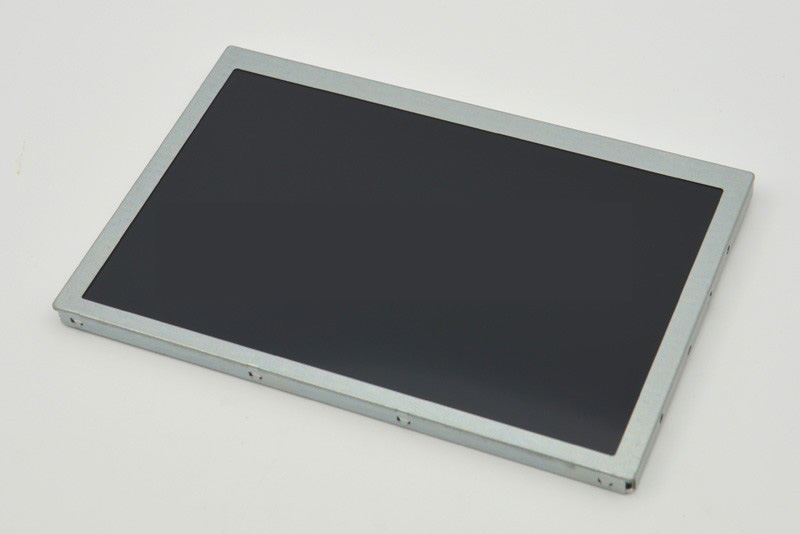

一、三菱8寸超高亮度宽温液晶模组AA080MB11 应用特征
基本信息: | 制造商 | MITSUBISHI | 面板型号 | AA080MB11 |
面板尺寸 | 8.0英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境: | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | -- | |
典型特征: | 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于10万小时，宽屏 | |||
二、三菱8寸超高亮度宽温液晶模组AA080MB11 结构详情
像素特征 : | 像素数量 | 800(RGB)×480 , WVGA | 点间距 | 0.0725×0.2175mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.2175×0.2175mm (H×V) | |
结构尺寸 : | 显示区域 | 174 × 104.4mm (H×V) | 可视区域 | 178.0 × 108.4mm (H×V) |
外观尺寸 | 192 × 122mm (H×V) | 外观厚度 | 7.5/8.9 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 外观形状 | -- | |
其它特征 : | 重量 | 250g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱8寸超高亮度宽温液晶模组AA080MB11光学详情
基础信息 : | 面板亮度 | 1500 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | -- | 反应时间 | 4/12 (Typ.)(Tr/Td)(ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit ) |
色域 | 52% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
显示性能 : | 室外可视 | 是 |
四、三菱8寸超高亮度宽温液晶模组AA080MB11电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 5.7W (Typ.) |
五、三菱8寸超高亮度宽温液晶模组AA080MB11背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | -- | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | -- | 灯管形状 | -- | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 24.4/28.2V (Typ./Max.) | 电流输入 | 100/110mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0 mm | 6 pins | 1 pcs | BLE-6PINS-NNCAAAC | |||
六、三菱8寸超高亮度宽温液晶模组AA080MB11信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 250/400mA (Typ./Max.) |
接口特征 : | 类型 | 端子 | ||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 |
1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | |
三菱8寸超高亮度宽温液晶模组AA080MB11概况：
三菱 (Mitsubishi) 推出的AT080MD01是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，AT080MD01装配有WLED背光，含LED驱动器背光驱动，无触摸。AT080MD01典型特征为: 表面雾面，广视角，风景模式，宽温，6.8G抗震，超高亮度，白光LED背光，背光寿命大于10万小时，宽屏，180度翻转显示， NCM, 6.8G vibration-resistant。AT080MD01的工作温度为 -40 ~ 85°C，存储温度为 -40 ~ 85°C，耐振动性为6.8G (66.64 m/s²)。AT080MD01推荐使用于工业，户外高亮。
AT080MD01作为一款IPS，常黑显示，透射式液晶模组产品，AT080MD01可以提供1000 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为12/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号，AT080MD01可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AT080MD01背光采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动器。AT080MD01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AT080MD01于2017年Q3量产，当前生产状态为量产中。如果开发新产品想采用AT080MD01液晶模组，建议多了解一下关于AT080MD01的最新的生产状态信息和技术信息。AT080MD01所有参数值均以规格书为准，AT080MD01规格书和价格可以咨询杭州旭虹。
