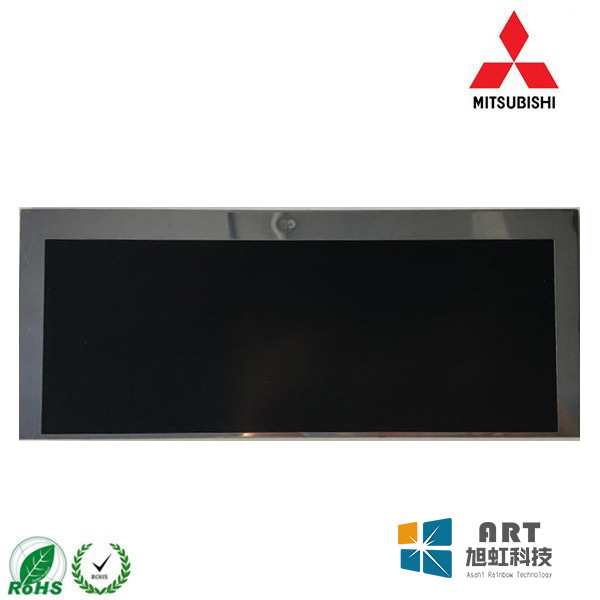

一、三菱7.8寸条形全视角宽温液晶模组AA078AA01应用特征
基本信息: | 制造商 | MITSUBISHI | 面板型号 | AA078AA01 |
面板尺寸 | 7.8英寸 (8.5英寸 8/15切割) | 面板应用 | 工业，切割长条形屏 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境: | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | -- | |
典型特征: | 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，背光寿命大于10万小时，超宽屏，180度翻转显示 | |||
二、三菱7.8寸条形全视角宽温液晶模组AA078AA01结构详情
像素特征 : | 像素数量 | 800(RGB)×300 | 点间距 | 0.077×0.231mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.231×0.231 (H×V) | |
结构尺寸 : | 显示区域 | 184.8 × 69.3mm (H×V) | 可视区域 | -- |
外观尺寸 | 207 × 86mm (H×V) | 外观厚度 | 10.0 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 8:3 (H:V) | 外观形状 | -- | |
其它特征 : | 重量 | 200g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱7.8寸条形全视角宽温液晶模组AA078AA01光学详情
基础信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 12/12 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | -- | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) |
四、三菱7.8寸条形全视角宽温液晶模组AA070ME01电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 5.3W (Typ.) |
五、三菱7.8寸条形全视角宽温液晶模组AA078AA01背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | -- | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | -- | 灯管形状 | -- | 位置 | 侧入式光源(顶部) | |
灯管电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | -- | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||
六、三菱7.8寸条形全视角宽温液晶模组AA078AA01信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||
信号电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | -- |
三菱7.8寸条形全视角宽温液晶模组AA078AA01概况：
AA078AA01是三菱 (Mitsubishi)推出的一款7.8英寸a-Si TFT-LCD液晶模组产品，AA078AA01装配有WLED背光，含LED驱动器背光驱动，无触摸。AA078AA01工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。AA078AA01: 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，背光寿命大于10万小时，超宽屏，180度翻转显示， NCM, Landscape view。基于它的特征AA078AA01推荐应用于工业，切割长条形屏。
AA078AA01作为一款IPS，常黑显示，透射式液晶模组产品，AA078AA01可以提供500 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为12/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，AA078AA01可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了72% (CIE1931)。AA078AA01背光采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动器。AA078AA01采用了LVDS (1 ch, 6/8-bit)信号接口，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA078AA01于2015年Q1量产，当前生产状态为量产中。如果开发新产品想采用AA078AA01液晶模组，建议多了解一下关于AA078AA01的最新的生产状态信息和技术信息，AA078AA01所有参数值均以规格书为准，AA078AA01规格书和价格可以咨询杭州旭虹。
