一、三菱5寸工控液晶模组AA050MH01-DA1应用详情
基本信息 : | 面板品牌 | 三菱（MITSUBISHI） | 面板型号 | AA050MH01-DA1 |
| 面板尺寸 | 5.0英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
| 典型特征 : | 广视角，风景模式，宽温，带触摸屏，白光LED背光，宽屏，180°翻转显示 | |||
| 生产状况 | 2017,Q1量产 | |||
二、三菱5寸工控液晶模组AA050MH01-DA1光学详情
基础信息 : | 亮度 | 400cd/m² (Typ.) | 对比度 | 950:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 响应速度 | 12/12 (Typ.)(Tr/Td) ms | |
| 最佳角度 | 全视角 | 光学模式 | IPS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
| 色域 | 50% NTSC (CIE1931) | 白场变动 | 1.30 (Max.)(5 points) |
三、三菱5寸工控液晶模组AA050MH01-DA1结构详情
像素特征 : | 分辨率 | 800(RGB)×480 , WVGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.045×0.135 mm (H×V) | 像素间距(W×H) | 0.135×0.135 mm (H×V) | |
物理尺寸 : | 显示尺寸 | 108×64.8 mm (H×V) | 外观尺寸 | 129.1(H) × 95.3(V) |
| 可视尺寸 | 110.0×66.8 mm (H×V) | 外观厚度 | 10.0 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 15:9 | |||
触摸面板 : | 同时触点 | 2点触摸 | 触摸面板 | 带触摸屏 (投射电容式) |
| 触摸控制器 | 含有控制器 | 信号类型 | USB / UART | |
| 其它细节 : | 重量 | -- | 表面处理 | Clear |
四、三菱5寸工控液晶模组AA050MH01-DA1电子详情
| 刷新频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率消耗 : | 1.4W |
五、三菱5寸工控液晶模组AA050MH01-DA1信号详情
信号电气 : | 输入电流 | 140/280mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
| 信号接口 | CMOS (1 ch, 6/8-bit) | ||||
| 接口特征 : | 类型 | FPC | |||
| 信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 0.5 mm | 45 pins | 1pcs | |||
六、三菱5寸工控液晶模组AA050MH01-DA1发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 4 strings | 位置 | 侧入式光源 |
| 灯管形状 | 4串 | |||||
| 灯管电气 : | 输入电压 | 24.0/28.4V (Typ./Max.) | 输入电流 | 20/25mA (Typ./Max.) | ||
接口特征 : | 类型 | 包含在屏信号接口中 | ||||
| 灯管驱动 : | 无 | |||||
三菱5寸工控液晶模组AA050MH01-DA1概况：

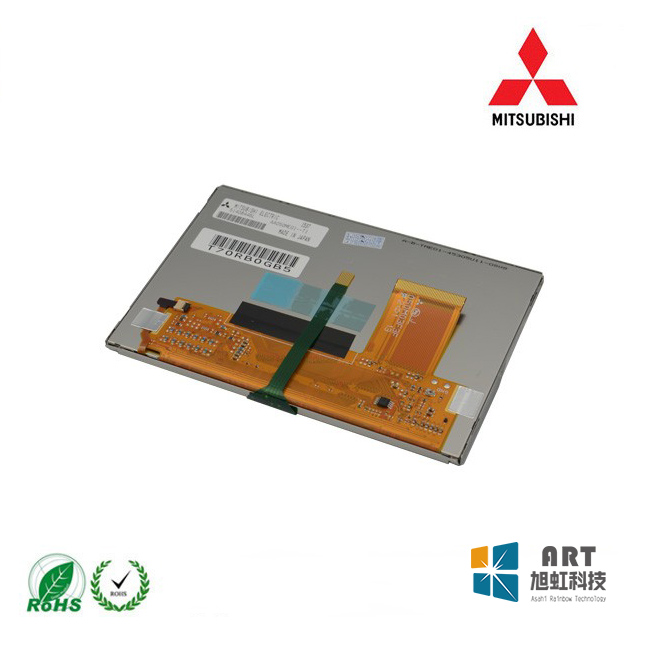

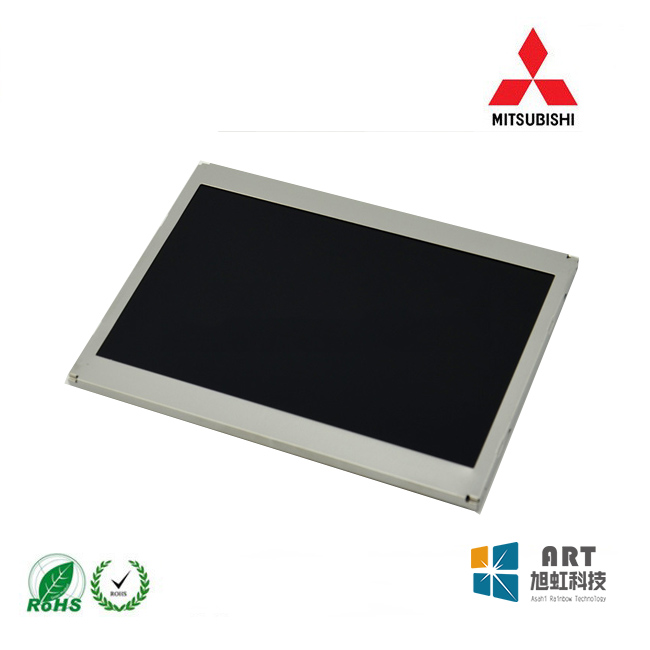

AA050MH01-DA1是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的5.0吋液晶模组产品，AA050MH01-DA1装配有WLED背光，带触摸屏 (投射电容式)。AA050MH01-DA1的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C。基于它广视角，风景模式，宽温，带触摸屏，白光LED背光，宽屏，180度翻转显示， without NCM, Tape bonding PCAP等特征，AA050MH01-DA1推荐使用于工业等产品。
AA050MH01-DA1作为一款IPS，常黑显示，透射式液晶模组产品，AA050MH01-DA1可以提供400 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，AA050MH01-DA1的响应时间为12/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号，AA050MH01-DA1可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA050MH01-DA1背光采用了WLED发光的侧入式光源。AA050MH01-DA1采用了CMOS (1 ch, 8-bit)信号接口，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA050MH01-DA1于2017年Q1量产，当前生产状态为量产中。如果开发新产品想采用AA050MH01-DA1液晶模组，建议多了解关于AA050MH01-DA1的最新的生产状态信息和技术信息。AA050MH01-DA1的所有参数值均以规格书为准，AA050MH01-DA1的规格书和价格可以咨询杭州旭虹。
