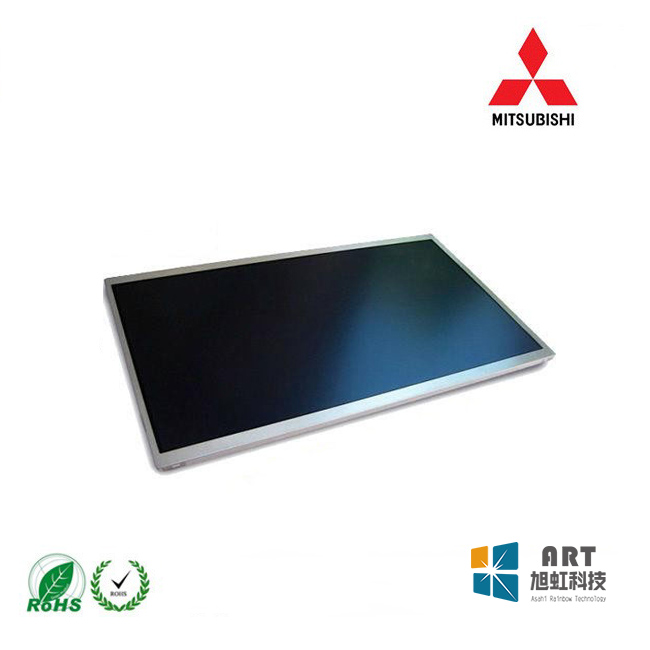

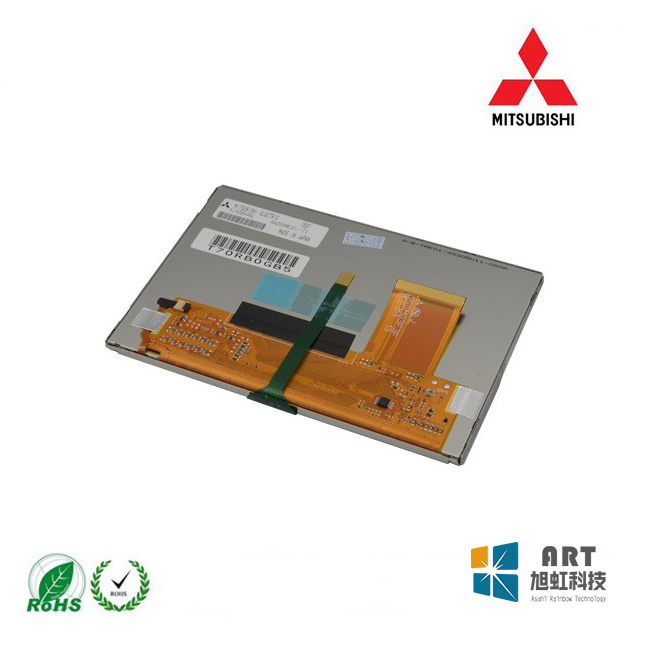

一、三菱5寸工控液晶模组AA050ME02应用详情
基本信息 : | 面板品牌 | 三菱（MITSUBISHI） | 面板型号 | AA050ME02 |
| 面板尺寸 | 5.0英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS | 抗震能力 | 1.0G (9.8 m/s²) | |
| 典型特征 : | 表面雾面，广视角，风景模式，高亮度，白光LED背光，宽屏，180°翻转显示 | |||
| 生产状况 | 已经停产 | |||
二、三菱5寸工控液晶模组AA050ME02光学详情
基础信息 : | 亮度 | 800cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 响应速度 | 12/12 (Typ.)(Tr/Td) ms | |
| 最佳角度 | 全视角 | 光学模式 | IPS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
| 色域 | 50% NTSC (CIE1931) | 白场变动 | 1.30 (Max.)(5 points) | |
| 显示性能 : | 室外可视性 | 是 |
三、三菱5寸工控液晶模组AA050ME02结构详情
像素特征 : | 分辨率 | 800(RGB)×480 , WVGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.045×0.135 mm (H×V) | 像素间距 | 0.135×0.135 mm (H×V) | |
物理尺寸 : | 显示尺寸 | 108×64.8 mm (H×V) | 外观尺寸 | 118.5(H) × 84.7mm(H×V) |
| 可视尺寸 | 110.0×66.8 mm (H×V) | 外观厚度 | 3.9/5.2 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 15:9 | |||
| 其它细节 : | 重量 | 80.0g | 表面处理 | 雾面，Hard coating (2H)，抗反射处理 |
四、三菱5寸工控液晶模组AA050ME02电子详情
| 刷新频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率总耗 : | 1.62W (Typ.) |
五、三菱5寸工控液晶模组AA050ME02信号详情
信号电气 : | 输入电流 | 55/120A (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
| 信号接口 | CMOS (1 ch, 8-bit) | 逻辑电压 | 0≤VIL≤0.8V; 2.0V≤VIH≤VCC | ||
| 接口特征 : | 类型 | FPC | |||
| 信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 0.5 mm | 45 pins | 1pcs | |||
六、三菱5寸工控液晶模组AA050ME02发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 4 strings | 位置 | 侧入式光源 |
| 灯管形状 | 4串 | |||||
| 灯管电气 : | 输入电压 | 24.0/27.6V (Typ./Max.) | 输入电流 | 15/20mA (Typ./Max.) | ||
接口特征 : | 类型 | 包含在屏信号接口中 | ||||
| 灯管驱动 : | 无 | |||||
三菱5寸工控液晶模组AA050ME02概况：
AA050MG02是三菱推出的一款5.0英寸a-Si TFT-LCD液晶模组产品，AA050MG02装配有WLED背光，无背光驱动，无触摸。AA050MG02工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。AA050MG02特征: 表面雾面，广视角，风景模式，高亮度，白光LED背光，宽屏，180度翻转显示。AA050MG02推荐应用于工业。
AA050MG02作为一款IPS，常黑显示，透射式液晶模组产品，AA050MG02可以提供800 cd/m²的显示亮度 900:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为12/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号，AA050MG02可以显示16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA050MG02背光采用了4 strings WLED发光的侧入式光源，不含背光驱动。AA050MG02采用了CMOS (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA050MG02于2011年Q2量产，于2015年Q2停产，当前生产状态为已停产。如果开发新产品想采用AA050MG02液晶模组，建议多了解一下关于AA050MG02的最新的生产状态信息和技术信息，AA050MG02的所有参数值均以规格书为准，AA050MG02的规格书和价格可以咨询杭州旭虹。
