一、三菱5.7寸工业液晶模组AA057VF12 应用详情
基本信息 : | 面板品牌 | 三菱（MITSUBISHI） | 面板型号 | AA057VF12 |
| 面板尺寸 | 5.7英寸 | 面板应用 | 工业，户外高亮 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
| RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
| 典型特征 : | 广视角，风景模式，超高亮度，白光LED背光，背光寿命大宇10万小时，上/下/左/右翻转显示 | |||
二、三菱5.7寸工业液晶模组AA057VF12结构详情
像素特征 : | 像素数量 | 640(RGB)×480 , VGA | 点间距 | 0.060×0.180mm (H×V) |
| 像素布局 | RGB垂直条状 | 像素间距 | 0.180×0.180mm(H×V) | |
结构尺寸 : | 显示区域 | 115.2×86.4 mm (H×V) | 可视区域 | 119.2×90.4 mm (H×V) |
| 外观尺寸 | 135(H) × 104.6mm(V) | 外观厚度 | 8.85±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比 | 4:3 (H:V) | |||
| 安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
| 其它特征 : | 重量 | 165g (Typ.) | 表面处理 | Clear，Hard coating (3H) |
三、三菱5.7寸工业液晶模组AA057VF12光学详情
基本信息 : | 面板亮度 | 1100cd/m² (Typ.) | 对比度 | 600:1 (Typ.) (透射) |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
| 最佳视角 | 6 o'clock | 反应时间 | 5/20 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K (6-bit) |
| 色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
显示性能 : | 室外可视性 | 是 |
四、三菱5.7寸工业液晶模组AA057VF12电子详情
| 工作频率 : | 60Hz |
| 翻转扫描 : | 翻转 (水平/垂直) |
| 功率消耗 : | 4.4W (Typ.) |
五、三菱5.7寸工业液晶模组AA057VF12背光详情
背光特征： | 灯管类型 | WLED | 灯管寿命 | 100K(Typ.) (Hours) | |
| 位置 | 侧入式光源 | ||||
接口特征 : | 类型 | 端子 | |||
| 灯管驱动 | 含LED驱动器 | ||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
| 京瓷 | 08-6260-018-340-829+ | 0.5 mm | 18 pins | 1 pcs | |
| 驱动电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | 680/870mA (Typ./Max.) | |
六、三菱5.7寸工业液晶模组AA057VF12信号详情
| 信号系统 : | CMOS (1 ch, 6-bit) | 信号逻辑电压 | 0≤VIL≤0.8V; 2.0V≤VIH≤5.5V | |||
| 信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 300/440mA (Typ./Max.) | ||
| 接口特征 : | 类型 | 端子 | ||||
| 端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
| 京瓷 | 08-6260-033-340-829+ | 0.5 mm | 33 pins | 1 pcs | DRGB-33P1C6B-020A | |

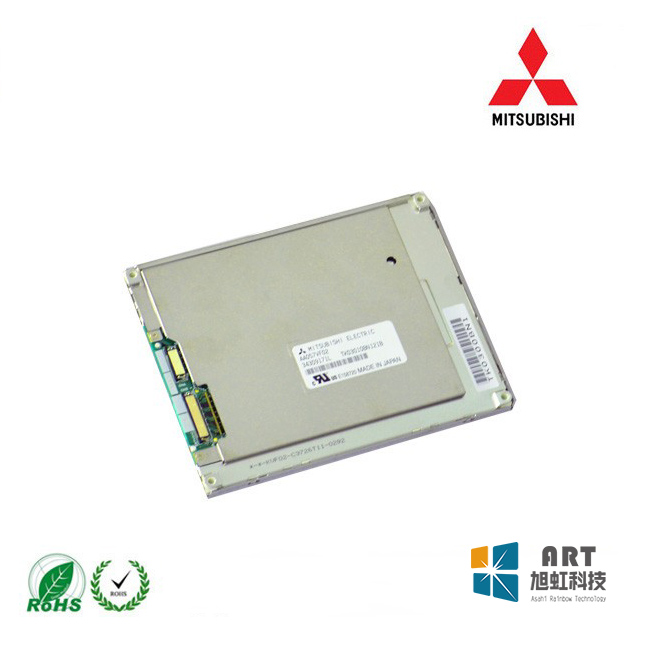

三菱5.7寸工业液晶模组AA057VF12概况：
AA057VF12是三菱 (Mitsubishi)推出的一款5.7英寸a-Si TFT-LCD液晶模组产品，AA057VF12装配有WLED背光，含LED驱动器背光驱动，无触摸。AA057VF12工作温度-20 ~ 70°C，存储温度-30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。AA057VF12特征: 广视角，风景模式，超高亮度，白光LED背光，背光寿命大于10万小时，上/下,左/右翻转显示， NCM。基于它的特征屏库推荐AA057VF12应用于工业，户外高亮。
AA057VF12作为一款TN，常白显示，透射式液晶模组产品，AA057VF12可以提供1100 cd/m²的显示亮度 600:1的透射对比度，以及80/80/80/60 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为6 o'clock，它的响应时间为5/20 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号，AA057VF12可以显示262K颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA057VF12背光采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动器。AA057VF12采用了CMOS (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA057VF12于2012年Q1量产，当前生产状态为量产中。如果开发新产品想采用AA057VF12液晶模组，建议多了解一下关于AA057VF12的最新的生产状态信息和技术信息，AA057VF12的所有参数值均以规格书为准，AA057VF12规格书和价格可以咨询杭州旭虹。
