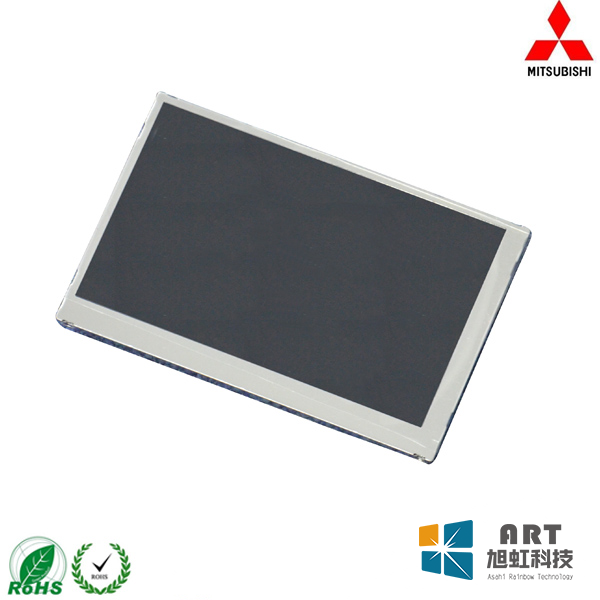

一、三菱4.3寸工业液晶模组AA043MA01应用详情
基本信息 : | 面板品牌 | 三菱（MITSUBISHI） | 面板型号 | AA043MA01 |
| 面板尺寸 | 4.3英寸 | 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | 型号别名 | T-55226D043J-LW-A-AAN | |
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 80 °C |
| RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
| 典型特征 : | 6/8位灰阶可选，风景模式，白光LED背光，宽屏，180°翻转显示 | |||
| 生产状况 | 2006,Q3量产 | |||
二、三菱4.3寸工业液晶模组AA043MA01光学详情
基础信息 : | 亮度 | 200cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
| 可视角度 | 65/65/65/45 (Typ.)(CR≥10) | 响应速度 | 5/20 (Typ.)(Tr/Td) ms | |
| 最佳角度 | 6 o'clock | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.332; Wy:0.358 | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 色域 | 50% NTSC (CIE1931) | 白场变动 | 1.30 (Max.)(5 points) |
三、三菱4.3寸工业液晶模组AA043MA01结构详情
像素特征 : | 分辨率 | 800(RGB)×480 , WVGA | 像素配置 | RGB垂直条状 |
| 点间距(W×H) | 0.039×0.116 mm | 像素间距(W×H) | 0.116×0.116 mm | |
物理尺寸 : | 显示尺寸 | 93(W)×55.8(H) mm | 外观尺寸 | 103(W)×67.5(H) mm |
| 可视尺寸 | 95.0(W)×57.8(H) mm | 外观厚度 | 3.7/5.8 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 15:9 | |||
| 其它细节 : | 重量 | 58.0g (Typ.) | 表面处理 | Clear，Hard coating (2H) |
四、三菱4.3寸工业液晶模组AA043MA01电子详情
| 刷新频率 : | 60Hz |
| 翻转扫描 : | 翻转 (180°) |
| 功率总耗 : | 0.94W (Typ.) |
五、三菱4.3寸工业液晶模组AA043MA01信号详情
信号电气 : | 输入电流 | 140/220mA (Typ./Max.)(ICC) | 输入电压 | 3.3V (Typ.)(VCC) | |
| 信号接口 | CMOS (1 ch, 6/8-bit) | ||||
| 逻辑电压 : | 0≤VIL≤0.8V; 2.0V≤VIH≤5.5V | ||||
| 接口特征 : | 类型 | 端子 | |||
| 信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 |
| 广濑电机 | FH23-45S-0.3SHW(05) | 0.3 mm | 45 pins | 1pcs | |
六、三菱4.3寸工业液晶模组AA043MA01发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 2 strings | 位置 | 侧入式光源 |
| 灯管形状 | 2串 | |||||
| 灯管电气 : | 输入电压 | 14.0/17.5V (Min./Max.) | 输入电流 | 15/20mA (Typ./Max.) | ||
接口特征 : | 类型 | 包含在屏信号接口中 | ||||
| 灯管驱动 : | 无 | |||||
三菱4.3寸工业液晶模组AA043MA01概况：
AA043MA01是三菱 (Mitsubishi)推出的一款4.3英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。AA043MA01工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。AA043MA01的典型特征: 6/8位灰阶可选，风景模式，白光LED背光，宽屏，180度翻转显示， NCM。基于以上特征推荐AA043MA01应用于工业。
AA043MA01作为一款TN，常白显示，透射式液晶模组产品，AA043MA01可以提供200 cd/m²的显示亮度 400:1的透射对比度，以及65/65/65/45 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为6 o'clock，AA043MA01的响应时间为5/20 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，AA043MA01可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA043MA01背光采用了2 strings WLED发光的侧入式光源，不含背光驱动。AA043MA01采用了CMOS (1 ch, 6/8-bit)信号接口，总共45 pins，采用端子连接，驱屏电压为3.3V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。
AA043MA01于2006年Q3量产，当前生产状态为量产中。如果开发新产品想采用AA043MA01液晶模组，建议多了解一下关于AA043MA01的最新的生产状态信息和技术信息，AA043MA01的所有参数值均以规格书为准，AA043MA01规格书和价格可以咨询杭州旭虹。
