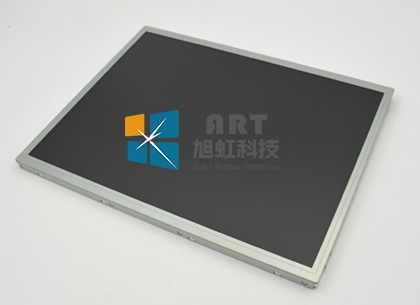

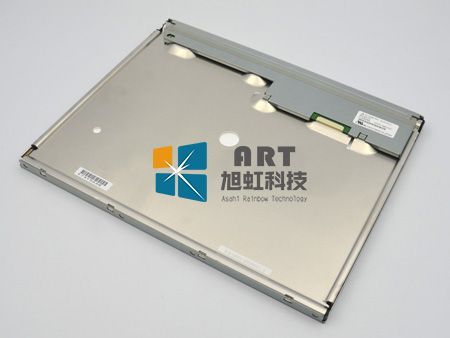

一、三菱15寸广视角高亮液晶模组AA150XT01应用特征
基本信息 : | 制造商 | MITSUBISHI | 面板型号 | AA150XT01 |
面板尺寸 | 15英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 : | 表面雾面，6/8位灰阶可选，广视角，风景模式，高亮度，背光易换，白光LED背光，背光寿命大于10万小时，180度翻转显示 | |||
二、三菱15寸广视角高亮液晶模组AA150XT01结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 [XGA] | 点间距 | 0.099×0.297 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297 mm (H×V) | |
结构尺寸 : | 显示区域 | 304.1×228.1 mm (H×V) | 可视区域 | 308.1×232.1 mm (H×V) |
外观尺寸 | 326×255 mm (H×V) | 外观厚度 | 12.6/17.1 (Typ./Max.) mm | |
外观特征 :
| 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.27Kgs (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱15寸广视角高亮液晶模组AA150XT01光学详情
基础信息 : | 面板亮度 | 800 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 80/80/60/80(Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | -- | 反应时间 | 6/9(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
显示性能 | 室外可视 | 是 | ||
四、三菱15寸广视角高亮液晶模组AA150XT01电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 12.0W (Typ.) |
五、三菱15寸广视角高亮液晶模组AA150XT01背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 7S4P | 灯管形状 | 4串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 24/30.8V (Typ./Max.) | 电流输入 | 110/120mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0mm | 10 pins | 1 pcs | BLE-10PINS-NNCAACCAAC | |||
六、三菱15寸广视角高亮液晶模组AA150XT01信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | ||||
信号电气 : | 输入电流 | 410/700mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
接口特征 : | 类型 | 端子 | |||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | |
1.25 mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | ||
三菱15寸广视角高亮液晶模组AA150XT01概况：
AA150XT01是三菱电机株式会社 (三菱，Mitsubishi) 推出的一款采用a-Si TFT-LCD技术的15.0吋液晶模组产品，AA150XT01装配有WLED背光，无背光驱动，无触摸。AA150XT01工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。基于它表面雾面，6/8位灰阶可选，广视角，风景模式，高亮度，背光易换，白光LED背光，背光寿命大于10万小时，180度翻转显示， NCM等特征，AA150XT01推荐使用于工业等产品。
AA150XT01作为一款TN，常白显示，透射式液晶模组产品，AA150XT01可以提供800 cd/m²的显示亮度 800:1的透射对比度，以及80/80/60/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为6 o'clock，它的响应时间为6/19 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，AA150XT01可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA150XT01背光采用了7S4P WLED发光的侧入式光源(底部)，光源的使用寿命为100K小时，不含背光驱动。AA150XT01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA150XT01于2009年Q3量产，当前生产状态为量产中。如果开发新产品想采用AA150XT01液晶模组，建议多了解一下关于AA150XT01的最新的生产状态信息和技术信息。AA150XT01所有参数值为以规格书为准，AA150XT01规格书和最新价格可以咨询杭州旭虹。
