一、三菱15寸广视角工控液晶模组AA150PD13应用特征
基本信息 : | 制造商 | MITSUBISHI | 面板型号 | AA150PD13 |
面板尺寸 | 15英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 : | 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于10万小时，180度翻转显示 | |||
二、三菱15寸广视角工控液晶模组AA150PD13结构详情
像素特征 : | 像素数量 | 1400(RGB)×1050 , SXGA+ | 点间距 | 0.0725×0.2175 (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.2175×0.2175 (H×V) | |
结构尺寸 : | 显示区域 | 304.5×228.375 mm (H×V) | 可视区域 | 308.1×232.1 mm (H×V) |
外观尺寸 | 326×255 mm (H×V) | 外观厚度 | 10.5±0.5mm | |
外观特征 :
| 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 900g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱15寸广视角工控液晶模组AA150PD13光学详情
基础信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85(Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 12/12(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) | |
显示性能 | 室外可视 | 是 | ||
四、三菱15寸广视角工控液晶模组AA150PD13电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
五、三菱15寸广视角工控液晶模组AA150PD13背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | 5strings | 灯管形状 | 5串 | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 24/29.6V (Typ./Max.) | 电流输入 | 150/160mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 无 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0mm | 10 pins | 1 pcs | BLL-10PINS-ACCAACCAAC | |||
六、三菱15寸广视角工控液晶模组AA150PD13信号详情
信号系统 : | LVDS (2 ch, 8-bit) | ||||
信号电气 : | 输入电流 | 0.71/1.5A (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
接口特征 : | 类型 | 端子 | |||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | |
1.0 mm | 30 pins | 1 pcs | - | ||

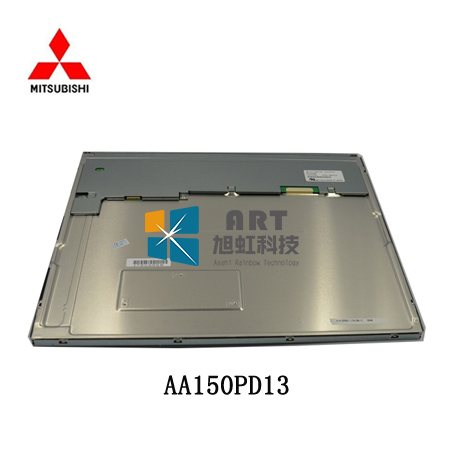

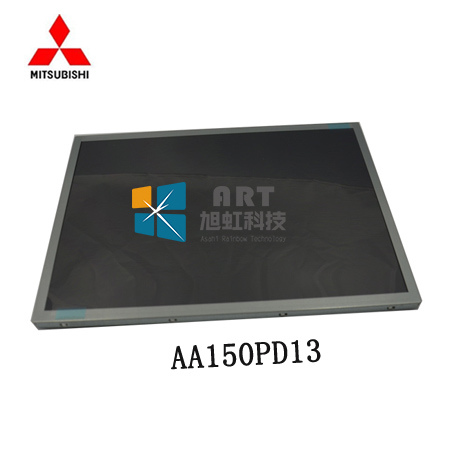

三菱15寸广视角工控液晶模组AA150PD13
三菱 (Mitsubishi) 推出的AA150PD13是一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品，AA150PD13装配有WLED背光，无背光驱动，无触摸。AA150PD13典型特征为: 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，超高亮度，白光LED背光，背光寿命大于10万小时，180度翻转显示， NCM。AA150PD13的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。AA150PD13推荐使用于工业，户外高亮。
AA150PD13作为一款IPS，常黑显示，透射式液晶模组产品，AA150PD13可以提供1000 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为12/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，AA150PD13可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA150PD13背光采用了5 strings WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。AA150PD13采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA150PD13于2015年Q1量产，当前生产状态为量产中。如果开发新产品想采用AA150PD13液晶模组，建议多了解一下关于AA150PD13的最新的生产状态信息和技术信息。AA150PD13所有参数值均以规格书为准，AA150PD13规格书和最新价格可以咨询杭州旭虹。
