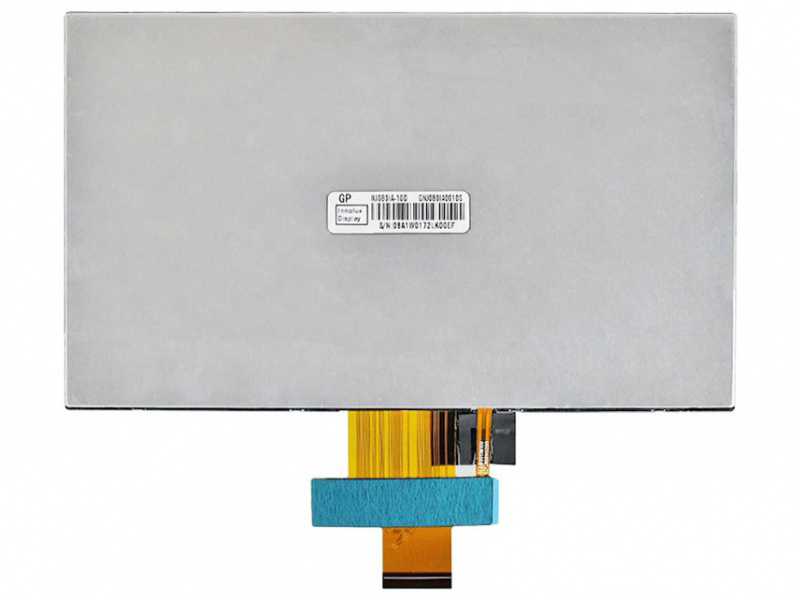

一、群创液晶模组NJ080IA-10D 应用详情
基本信息 : | 制造商 | 群创（INNOLUX） | 型号 | NJ080IA-10D |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 车载显示 | |
对角尺寸 | 8.0" | |||
应用环境 : | 存储温度 | -30 ~~ 80 °C | 工作温度 | -20 ~~ 70 °C |
RoHS | RoHS | |||
典型特征 : | 白光LED背光，上/下/左/右翻转显示，表面雾面 | |||
二、群创液晶模组NJ080IA-10D 结构详情
像素特征 : | 解析度 | 1024(RGB)×600, WSVGA | 点间距(mm) | 0.0575×0.1656 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1725×0.1656 (H×V) [148PPI] | |
结构尺寸 : | 显示区域(mm) | 176.64(H) × 99.36(V) | 开口区域(mm) | 180.44(H) × 103.16(V) |
外观尺寸(mm) | 192.8(H) × 116.9(V) | 外观厚度(mm) | 6.4±0.3 | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | 184g (Typ.) | 表面处理 | 雾面 |
三、群创液晶模组NJ080IA-10D 光学详情
基本信息 : | 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 16.7M (8-bit) |
色温 | 6638K | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创液晶模组NJ080IA-10D 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 634mW (Typ.) |
驱动IC : | COG 推荐使用 ILI5120, ILI6150M5 |
五、群创液晶模组NJ080IA-10D 信号详情
信号电气 : | 电压供应 | 3.3/13/24/-5.6V (Typ.)(DVDD/AVDD/VGH/VGL) | 电流供应 | - | ||
信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
1 pcs | 40 pins | 0.5 mm | ||||
六、群创液晶模组NJ080IA-10D 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 3S9P | 是否可换 | - | 灯管寿命 | 20K (Min.) 小时 | |
灯管电气 : | 电压供应 | 9.3±0.3V | 电流供应 | 540/585mA (Typ./Max.) | ||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
七、群创液晶模组NJ080IA-10D 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
30 pcs / 箱 | 8.55±0.43 Kgs | 530×355×255 mm (L×W×H) |
群创液晶模组NJ080IA-10D 概况：
群创 (Innolux) 推出的NJ080IA-10D是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，装配有WLED背光，无背光驱动，无触摸。白光LED背光，上/下,左/右翻转显示，表面雾面。工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。NJ080IA-10D适合应用于车载显示。NJ080IA-10D推荐使用ILI5120, ILI6150M5驱动IC。
NJ080IA-10D显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为176.64×99.36 (宽×高) mm，可视尺寸为180.44×103.16 (宽×高) mm，外观尺寸为192.8(宽)×116.9(高)×6.7(厚) mm，表面处理为雾面，产品净重184g (Typ.)。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。NJ080IA-10D采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/13/24/-5.6V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
NJ080IA-10D于2016年Q3量产，当前生产状态为量产中。如果开发新产品想采用NJ080IA-10D液晶模组，建议多了解一下关于NJ080IA-10D的最新的生产状态信息和技术信息。NJ080IA-10D所有参数值均以规格书为准，NJ080IA-10D规格书和最新价格可以咨询杭州旭虹。
