1、我公司AT056TN53 V.1为群创光电原厂原装全新液晶屏A规液晶屏；质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

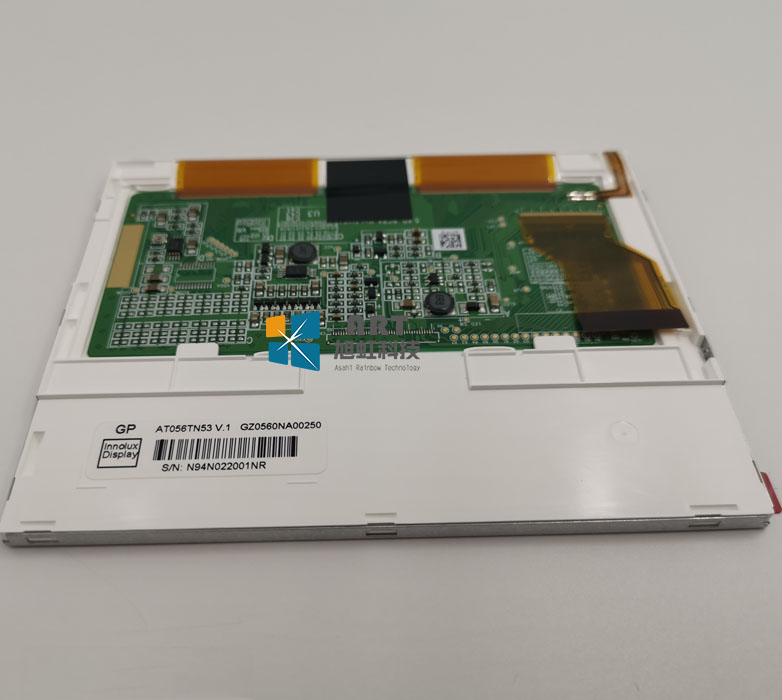

AT056TN53 V.1 GZ0560AG0045S和GZ0560AG0045S的区别：外觀及畫面比較。外觀:FPC&PCBA，有差異。畫面:各畫面色差差異不大。
一、群创5.6寸液晶模组AT056TN53 V.1应用特征
基本信息 : | 制造商 | 群创 | 面板型号 | AT056TN53 V.1 |
面板尺寸 | 5.6” | 面板应用 | 便携DVD，数码相框 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面，风景模式，白光LED背光，上/下/左/右翻转显示 | |||
生产情况 : | 量产中 | |||
二、群创5.6寸液晶模组AT056TN53 V.1结构详情
像素特征 : | 像素数量 | 640(RGB)×480 , VGA | 点间距 | 0.0588×0.1764 (H×V)mm |
像素布局 | RGB垂直条状 | 像素间距 | 0.1764×0.1764 (H×V)mm | |
结构尺寸 : | 显示区域 | 112.896(H) × 84.672(V)mm | 可视区域 | 115.90(H) × 87.67(V)mm |
外观尺寸 | 126.5(H) × 100(V)mm | 外观厚度 | 5.7±0.3 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
其它特征 : | 重量 | 83.1g (Typ.) | 表面处理 | 雾面 |
三、群创5.6寸液晶模组AT056TN53 V.1光学详情
基本信息 : | 面板亮度 | 350 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
可视角度 | 70/70/50/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 26.2K (6-bit) |
色域 | 50% NTSC (CIE1931) | 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) |
四、群创5.6寸液晶模组AT056TN53 V.1电子详情
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 2.56W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
五、群创5.6寸液晶模组AT056TN53 V.1背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 20K(Typ.)(Hours) | ||
数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 5.0V (Typ.) | 电流输入 | 380/450mA(Typ./Max.) | ||||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 含LED驱动器 | ||||
六、群创5.6寸液晶模组AT056TN53 V.1信号详情
信号系统 : | Parallel RGB (1 ch, 6-bit) | |||||||
信号电气： | 电压输入 | 3.3V (Typ.)(VCC) | 电流输入 | 200/250mA(Typ./Max.)(ICC) | ||||
功率消耗 | 660mW (Typ.) | |||||||
逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||||
接口特征 : | 类型 | FPC | ||||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | ||
- | - | 0.5 mm | 40pins | 1 pcs | DRGB-40P1C6B-260B | |||
七、群创5.6寸液晶模组AT056TN53 V.1包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 8.878±5% Kgs | 530×355×255 mm (L×W×H) |
群创5.6寸液晶模组AT056TN53 V.1概况：

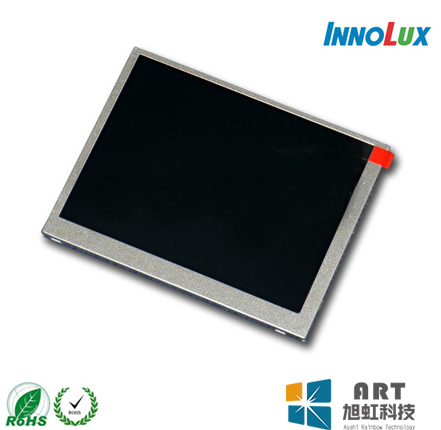

AT056TN53 V.1 (别名: AT056TN53 V1)是奇美 (Chimei Innolux)推出的一款5.6英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。AT056TN53 V.1工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。AT056TN53 V.1T特征为: 表面雾面，风景模式，白光LED背光，上/下,左/右翻转显示， 2 in 1 FPC。AT056TN53 V.1应用于便携式DVD，数码相框。
AT056TN53 V.1作为一款TN，常白显示，透射式液晶模组产品，AT056TN53 V.1可以提供350 cd/m²的显示亮度 500:1的透射对比度，以及70/70/50/70 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为6 o'clock，它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号，AT056TN53 V.1可以显示262K颜色，其显示的色彩饱和度也达到了50% (CIE1931)。背光方面AT056TN53 V.1采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，含LED驱动器。AT056TN53 V.1采用了Parallel RGB (1 ch, 6-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)(VCC)。
AT056TN53 V.1于2007年Q4量产，当前生产状态为量产中。如果开发新产品想采用AT056TN53 V.1液晶模组，建议多了解一下关于AT056TN53 V.1的最新的生产状态信息和技术信息，AT056TN53 V.1所有参数值均以规格书为准，AT056TN53 V.1规格书和最新价格可以咨询杭州旭虹。
