一、群创液晶模组N101ICG-L11 应用详情
基础信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | N101ICG-L11 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 平板电脑，工业 | |
最大额定 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
RoHS | RoHS | |||
典型特征 : | 白光LED背光，含LED驱动器，端子倒装，表面雾面 | |||
二、群创液晶模组N101ICG-L11 光学详情
基础信息 : | 亮度(cd/m²) | 350 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 14/11 (Typ.)(Tr/Td) ms | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.308; Wy:0.324 | 颜色数量 | 262K (6-bit) |
色温 | 6810K | 白场变动 | 1.11/1.25 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 52% | sRGB覆盖率 | 72% |
Adobe RGB覆盖率 | 55% | DCI-P3覆盖率 | 54% | |
Rec.2020覆盖率 | 39% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、群创液晶模组N101ICG-L11 结构详情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0565×0.1695 mm | 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |
物理尺寸 : | 显示尺寸 | 216.96(W)×135.6(H) mm | 外观尺寸 | 227.42(W)×147.69(H) mm |
可视尺寸 | 219.31(W)×138.25(H) mm | 外观厚度 | 2.16/4.58W (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观样式 | - | |
安装方式 : | Without | |||
其它细节 : | 重量 | 120/135g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、群创液晶模组N101ICG-L11 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 2.96W (Max.) |
五、群创液晶模组N101ICG-L11 信号详情
信号电气 : | 输入电流 | 185/220/265mA (Min./Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 0.76W (Max.) | 信号接口 | LVDS (1 ch, 6-bit) | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-040E-12 | 0.5 mm | 40 pins | 1 pcs | ||
六、群创液晶模组N101ICG-L11 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | 3 strings | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 12K (Min.) 小时 | |
灯管电气 : | 输入电压 | 8.4/9.0/9.9V (Min./Typ./Max.) | 输入电流 | 178.4mA (Typ.) | ||
功率消耗 | 1.61/1.77W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动： | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 3.7±0.5V | 输入电流 | 450/532/609mA (Min./Typ./Max.) | ||
功率消耗 | 2.2W (Max.) | |||||
七、群创液晶模组N101ICG-L11 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
30 pcs / 箱 | 435×350×275 mm | 7.2 Kgs |
群创液晶模组N101ICG-L11概况：

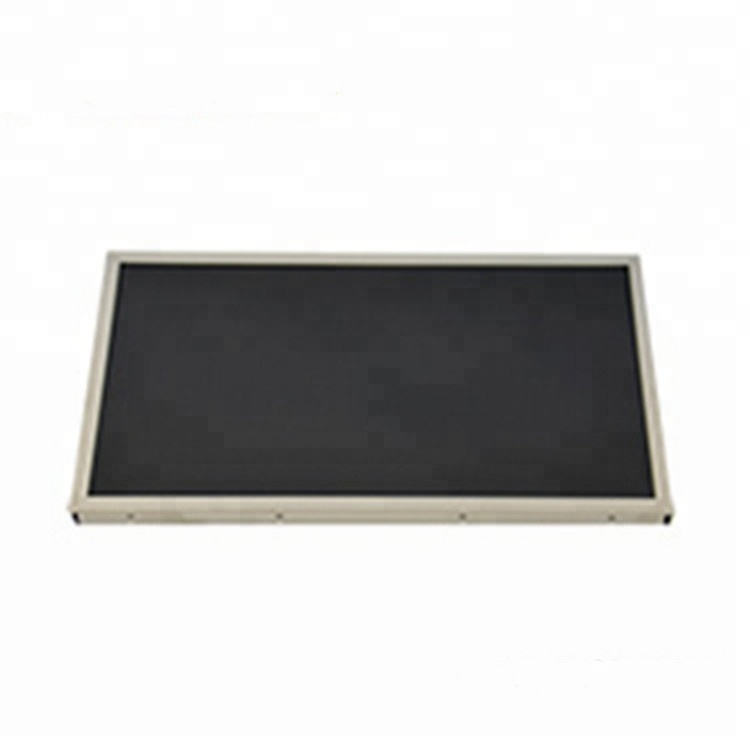

N101ICG-L11 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1吋液晶模组，装配有WLED背光，含LED驱动器背光驱动，N101ICG-L11工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，N101ICG-L11推荐使用于平板电脑，工业等产品。
N101ICG-L11作为一款AAS，常黑显示，透射式液晶模组产品，N101ICG-L11可以提供350 cd/m²的显示亮度 800:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为14/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit灰阶信号，此产品可以显示262K颜色，其显示的色彩饱和度也达到了50% (NTSC)。背光方面此产品采用了3 strings WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动器。N101ICG-L11采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用N101ICG-L11液晶模组，建议多了解一下关于N101ICG-L11的最新的生产状态信息和技术信息。N101ICG-L11所有参数值均以规格书为准，N101ICG-L11规格书和最新价格可以咨询杭州旭虹科技。
