一、群创液晶模组G101ICE-L03 应用详情
基础信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | G101ICE-L03 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -20 ~ 65 °C | 存储温度 | -25 ~ 70 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 白色LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G101ICE-L03 光学详情
基础信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 14/11 (Typ.)(Tr/Td) ms | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6485K | 白场变动 | 1.43 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 54% | sRGB覆盖率 | 75% |
Adobe RGB覆盖率 | 56% | DCI-P3覆盖率 | 56% | |
Rec.2020覆盖率 | 40% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、群创液晶模组G101ICE-L03 结构详情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0565×0.1695 mm | 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |
物理尺寸 : | 显示尺寸 | 216.96(W)×135.6(H) mm | 外观尺寸 | 230.7(W)×152.55(H) mm |
可视尺寸 | 218.96(W)×137.6(H) mm | 外观厚度 | 6.5/7.0 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | 360/375g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、群创液晶模组G101ICE-L03 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 6.8W (Typ.) |
五、群创液晶模组G101ICE-L03 信号详情
信号电气 : | 输入电流 | 265.320mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-040E-12 | 0.5 mm | 40 pins | 1 pcs | ||
六、群创液晶模组G101ICE-L03 发光详情
光源特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | 450/500mA (Typ./Max.) | ||
功率消耗 | 5.3/5.8W (Typ./Max.) | |||||
七、群创液晶模组G101ICE-L03 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
28 pcs / 箱 | 435×350×275 mm | 12.02 Kgs |
群创液晶模组G101ICE-L03 概况：

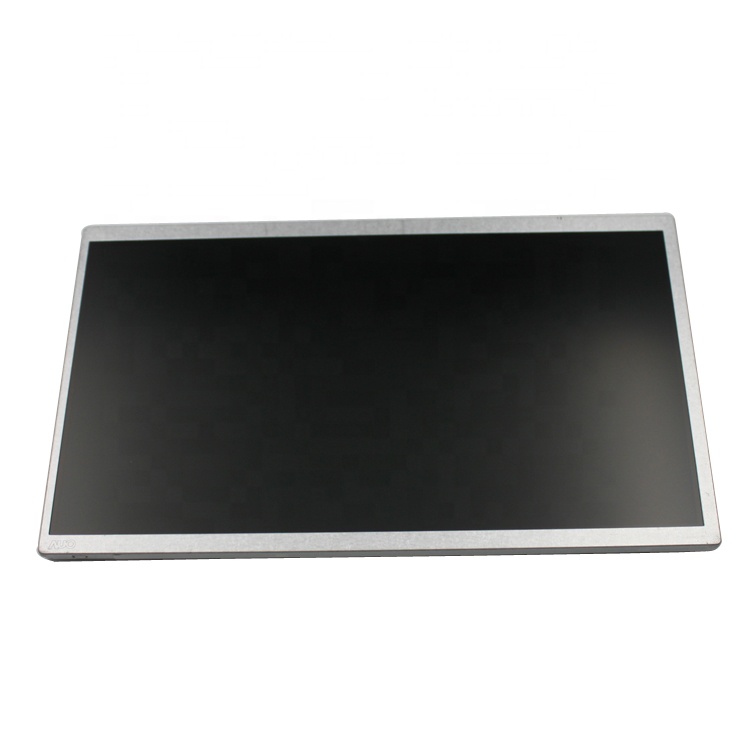

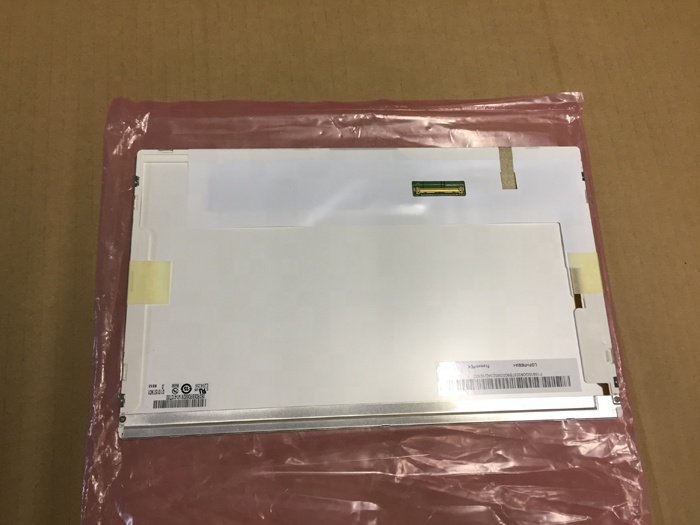

G101ICE-L03是群创 (Innolux)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -20 ~ 65°C，存储温度为 -25 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面。G101ICE-L03推荐应用于工业等产品。
G101ICE-L03显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm，外观尺寸为230.7(宽)×152.55(高)×7(厚) mm，可视尺寸为218.96(宽)×137.6(高) mm，表面处理为雾面，Hard coating (3H)，产品净重360/375g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G101ICE-L03采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G101ICE-L03于2019年Q3量产，当前生产状态为量产中。如果开发新产品想采用G101ICE-L03液晶模组，建议多了解一下关于G101ICE-L03的最新的生产状态信息和技术信息，G101ICE-L03所有参数值均以规格书为准，G101ICE-L03规格书和最新价格可以咨询杭州旭虹科技。
