1、我公司G150XNE-L01为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

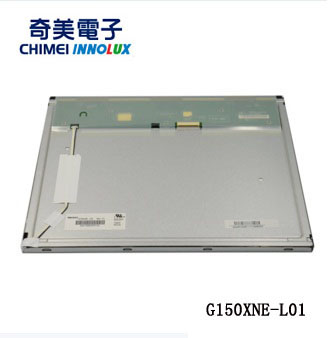

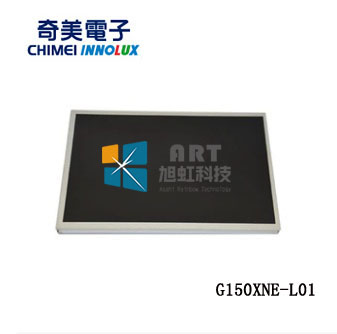

一、奇美15寸液晶模组G150XNE-L01应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G150XNE-L01 |
面板尺寸 | 15” | 面板应用 | 工业,医疗影像 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -40 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 广色域，表面雾面，6/8位灰阶可选，广视角，宽温，风景模式，白光LED背光，背光寿命大于7万小时，信号端子正装，180度翻转显示 | |||
生产情况 : | 量产中 | |||
二、奇美15寸液晶模组G150XNE-L01结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 ,XGA | 点间距 | 0.099×0.297 mm(W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.297×0.297mm(W×H) | |
结构尺寸 : | 显示区域 | 304.128(W)×228.096(H) mm | 可视区域 | 307.4(W)×231.3(H) mm |
外观尺寸 | 326.5(W)×253.5(H) mm | 外观厚度 | 9.1±0.5(Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (W:H) | 外观形状 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 0.97/1.00Kgs (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、奇美15寸液晶模组G150XNE-L01光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 2500:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | NPVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 13/5(Typ.)(Tr/Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + FRC) |
色域 | 72% NTSC (CIE1931) | 亮度变动 | 1.25/1.33(Typ./Max.)(9 points) |
四、奇美15寸液晶模组G150XNE-L01电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 : | 12.8W (Typ.) |
五、奇美15寸液晶模组G150XNE-L01背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 70K(Typ.) (Hours) | ||
数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 0.65±0.15A | ||||
功率消耗 | 7.8/9.6W (Typ./Max.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 型号 | 脚距 | 脚数 | 数量 | ||||
CI4205M2HRP-NH | 1.25 mm | 5 pins | 1 pcs | |||||
六、奇美15寸液晶模组G150XNE-L01信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
电压输入 | 3.3V (Typ.) | 电流输入 | 0.8/0.96A (Typ./Max.) | |||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 1.25 mm | 20pins | 1 pcs | - | |
七、奇美15寸液晶模组G150XNE-L01包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
16 pcs / 箱 | 18Kgs | 511×420×360 mm (L×W×H) |
奇美15寸液晶模组G150XNE-L01概况：
群创 (Innolux) 推出的G150XNE-L01是一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。G150XNE-L01典型特征为: 广色域，表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，背光寿命大于7万小时，信号端子正装，180度翻转显示， PSWG。G150XNE-L01的工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 85°C。G150XNE-L01推荐使用于工业。
G150XNE-L01作为一款NPVA，常黑显示，透射式液晶模组产品，G150XNE-L01可以提供500 cd/m²的显示亮度 2500:1的透射对比度，以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为13/5 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，G150XNE-L01可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了72% (CIE1931)。G150XNE-L01背光采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。G150XNE-L01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G150XNE-L01于2017年Q1量产，当前生产状态为量产中。如果开发新产品想采用G150XNE-L01液晶模组，建议多了解一下关于G150XNE-L01的最新的生产状态信息和技术信息。G150XNE-L01所有参数值均以规格书为准，G150XNE-L01规格书和最新价格可以咨询杭州旭虹。
