一、群创液晶模组G150XJE-E01 应用特征
基本信息： | 品牌 | 型号名称 | 屏幕类型 | |
群创（INNOLUX） | G150XJE-E01 | a-Si TFT-LCD , 液晶模组 | ||
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 70 °C | -30 ~ 70 °C | - | |
适用于： | 工业，车载显示，游戏 | |||
典型特征： | 白光LED背光，背光寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G150XJE-E01 结构特征
屏幕尺寸： | 15吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距（W*H） | 像素间距（mm） |
1024(RGB)×768 , XGA | RGB垂直条状 | 0.099×0.297 (H×V) | 0.297×0.297 (H×V) | |
结构尺寸 : | 显示尺寸(mm) | 可视尺寸(mm) | 外观尺寸(mm) | 外观厚度 |
304.128(H) × 228.096(V) | 307.4(H) × 231.3(V) | 326.5(H) × 253.5(V) | 9.0/9.6 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 4:3(W : H) | 风景模式 | - | |
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它特征： | 表面防护 | 重量 | 表面处理 | |
- | 942/980g (Typ./Max.) | 雾面，Hard coating (3H) | ||
三、群创液晶模组G150XJE-E01 光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
400 (Typ.) | NPVA，常黑显示，透射式 | 2500:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
88/88/88/88 (Typ.)(CR≥10) | 全视角 | 16/7 (Typ.)(Tr/Td) | |
色彩性能： | 色温 | 颜色数量 | 色度 |
6485K | 262K/16.7M (6-bit / 8-bit) | Wx:0.313; Wy:0.329 | |
1931色域 : | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
72% | 92% | 72% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
74% | 54% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
白场变动： | 1.25/1.33 (Typ./Max.)(9 points) | ||
四、群创液晶模组G150XJE-E01 电子特征
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 9.82W (Typ.) |
五、群创液晶模组G150XJE-E01 信号特征
信号电气： | 电流输入 | 电压输入 | ||||
440/535mA (Typ./Max.) | 3.3V (Typ.) | |||||
接口特征： | 位置 | 类型 | 信号类型 | |||
背面 | 端子 | eDP (1 Lane) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
I-PEX | 20455-030E-76 | 1pcs | 0.5 mm | 30 pins | EDP-30P1L-030A | |
六、群创液晶模组G150XJE-E01 背光特征
背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
WLED | 侧入式光源 | - | - | 70K(Min.) | - | |
WLED电气 | 电流输入 | 电压输入 | 功耗 | |||
0.45/0.56/0.67A (Min./Typ./Max.) | 12.0±1.2V | 8.04W (Max.) | ||||
接口特征： | 位置 | 类型 | WLED驱动 | |||
背面 | 包含在屏信号接口中 | 含LED驱动器 | ||||
七、群创液晶模组G150XJE-E01 包装特征
包装箱： | 数量 | 重量 | 尺寸 |
16pcs / 箱 | 16.7Kgs (Typ.) | 511×420×360 mm (L×W×H) |
群创液晶模组G150XJE-E01 概况：

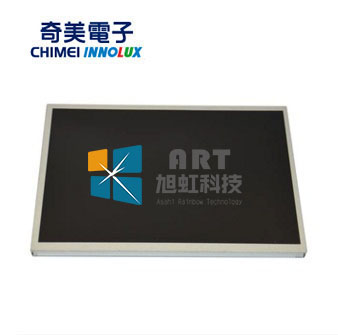

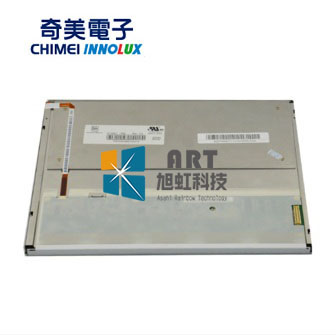

G150XJE-E01是群创 (Innolux)推出的一款15.0英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。G150XJE-E01工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。G150XJE-E01特征: 白光LED背光，寿命大于7万小时，含LED驱动器，6/8位灰阶可选，表面雾面， eDP1.2。基于它的特征推荐G150XJE-E01应用于工业，车载显示，游戏。
G150XJE-E01作为一款NPVA，常黑显示，透射式液晶模组产品，G150XJE-E01可以提供400 cd/m²的显示亮度 2500:1的透射对比度，以及88/88/88/88 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为16/7 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。G150XJE-E01采用了eDP (1 Lane)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G150XJE-E01于2018年Q4量产，当前生产状态为量产中。如果开发新产品想采用G150XJE-E01液晶模组，建议多了解一下关于G150XJE-E01的最新的生产状态信息和技术信息，G150XJE-E01所有参数值均以规格书为准，G150XJE-E01规格书和最新价格可以咨询杭州旭虹科技。
