1、我公司G154IJE-L02为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、奇美15.4寸液晶模组G154IJE-L02应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G154IJE-L02 |
面板尺寸 | 15.4" | 面板应用 | 工业,医疗影像 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -10 ~ 70 °C | 存储温度 | -20 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 表面雾面，6/8位灰阶可选，广视角，背光易换，风景模式，白光LED背光，背光寿命大于5万小时，宽温 | |||
生产情况 : | 量产中 | |||
二、奇美15.4寸液晶模组G154IJE-L02结构详情
像素特征 : | 像素数量 | 1280(RGB)×800 ,WXGA | 点间距 | 0.08625×0.25875 mm(W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.25875×0.25875mm(W×H) | |
结构尺寸 : | 显示区域 | 331.2(H) × 207(V)mm | 可视区域 | 334.5(H) × 210.3(V)mm |
外观尺寸 | 352(H) × 230(V) mm | 外观厚度 | 8.7±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10 (H:V) | 外观形状 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 920g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、奇美15.4寸液晶模组G154IJE-L02光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | MVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 15/10(Typ.)(Tr/Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 45% NTSC (CIE1931) | 亮度均匀性 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美15.4寸液晶模组G154IJE-L02电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率总耗 : | 19.0W (Max.) |
五、奇美15.4寸液晶模组G154IJE-L02背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 50K(Typ.) (Hours) | ||
数量 | 9S5P | 灯管形状 | 5串 | 位置 | 侧入式光源 | |||
WLED驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | 1.2±0.1A | ||||
功率消耗 | 14.4/15.0W (Typ./Max.) | |||||||
接口特征 : | 类型 | 包含在屏信号接口中 | 灯管驱动 | 含LED驱动器 | ||||
六、奇美15.4寸液晶模组G154IJE-L02信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 750/900mA (Typ./Max.) | ||
功率消耗 | 4.0W (Max.) | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 1.0 mm | 30pins | 1 pcs | LVDS-30P1C8B-105A | |
七、奇美15.4寸液晶模组G154IJE-L02包装详情
装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
13 pcs / 箱 | 11.0Kgs | 456×362×314 mm (L×W×H) |
奇美15.4寸液晶模组G154IJE-L02概况：

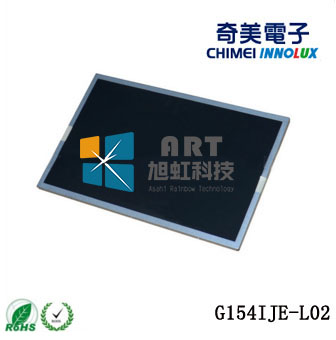

G154IJE-L02是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的15.4吋液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。G154IJE-L02工作温度为 -10 ~ 70°C，存储温度为 -20 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。基于它表面雾面，6/8位灰阶可选，广视角，风景模式，背光易换，白光LED背光，背光寿命大于5万小时，宽屏等特征，G154IJE-L02推荐使用于工业等产品。
G154IJE-L02作为一款MVA，常黑显示，透射式液晶模组产品，G154IJE-L02可以提供400 cd/m²的显示亮度 1000:1的透射对比度，以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为15/10 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，G154IJE-L02可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了45% (CIE1931)。G154IJE-L02背光采用了9S5P WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G154IJE-L02采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G154IJE-L02于2014年Q2量产，当前生产状态为量产中。如果开发新产品想采用G154IJE-L02液晶模组，建议多了解一下关于G154IJE-L02的最新的生产状态信息和技术信息。G154IJE-L02所有参数值均以规格书为准，G154IJE-L02规格书和最新价格可以咨询杭州旭虹。
