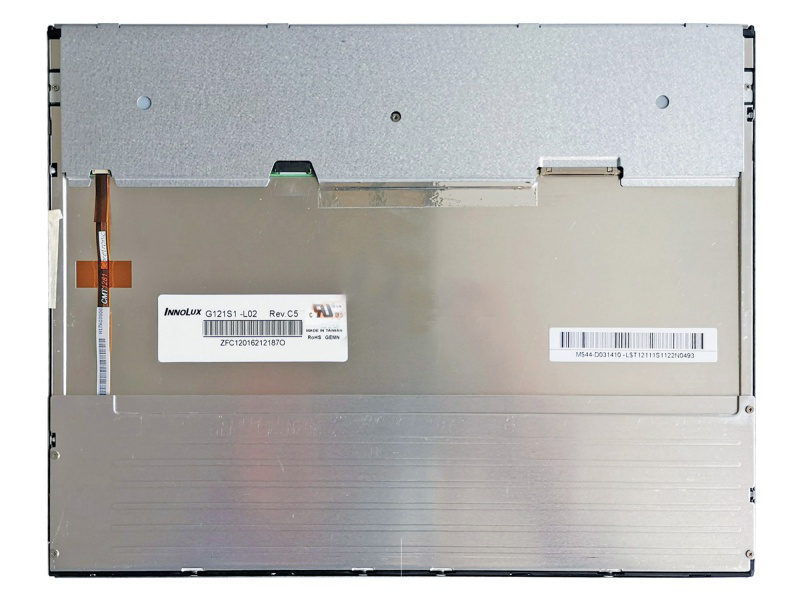

一、群创液晶模组G121S1-L02 应用详情
基本信息 : | 制造商 | 群创（INNOLUX） | 型号 | G121S1-L02 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业，车载 | |
对角尺寸 | 12.1" | |||
应用环境 : | 存储温度 | -30 ~~ 85 °C | 工作温度 | -30 ~~ 80 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，高亮度，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，上/下/左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G121S1-L02 结构详情
像素特征 : | 解析度 | 800(RGB)×600, SVGA | 点间距(mm) | 0.1025×0.3075 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.3075×0.3075 (H×V) [82PPI] | |
结构尺寸 : | 显示区域(mm) | 246(H) × 184.5(V) | 开口区域(mm) | 249.0(H) × 187.5(V) |
外观尺寸(mm) | 260.5(H) × 204(V) | 外观厚度(mm) | 8.4±0.5 | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它参数 : | 重量 | 520/550g (Typ./Max.) | 表面处理 | 雾面 (Haze 22%)，Hard coating (3H) |
三、群创液晶模组G121S1-L02 光学详情
基本信息 : | 显示亮度 | 600 cd/m² (Typ.) | 对比度 | 1500:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | Super MVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 13/12 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6485K | 亮度均匀性 | 1.25/1.40 (Typ./Max.)(5 points) | |
1931色域 : | NTSC比值 | 51% | sRGB覆盖率 | 71% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、群创液晶模组G121S1-L02 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 9.1W (Typ.) |
五、群创液晶模组G121S1-L02 信号详情
信号电气 : | 电压供应 | 3.3/5.0V (Typ.) | 电流供应 | 460/310mA (Typ.)(3.3/5.0V) | ||
功耗 | 1.52/1.85W (Typ./Max.)(3.3V) | |||||
信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
航空电子 | FI-SEB20P-HFE | 1pcs | 20pins | 1.25mm | LVDS-20P1C8B-150A | |
六、群创液晶模组G121S1-L02 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | - | 位置 | 侧入式光源(底部) |
数量 | - | 是否可换 | Replaceable | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
宏致 | 91208-01001-H01 | 1pcs | 10pins | 1.0mm | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 12.0±1.2V | 电流供应 | 0.54A (Typ.) | ||
功耗 | 6.48W (Typ.) | |||||
七、群创液晶模组G121S1-L02 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
16 pcs / 箱 | 15.0 Kgs | 465×362×314 mm (L×W×H) |
群创液晶模组G121S1-L02 概况：
G121S1-L02 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的12.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，高亮度，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，G121S1-L02推荐使用于工业，车载显示。
G121S1-L02显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249.0×187.5 (宽×高) mm，外观尺寸为260.5×204 (宽×高)×8.9(厚) mm，表面处理为雾面 (Haze 22%)，Hard coating (3H)，产品净重520/550g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。G121S1-L02采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G121S1-L02于2010年Q1量产，当前生产状态为量产中。如果开发新产品想采用G121S1-L02液晶模组，建议多了解一下关于G121S1-L02的最新的生产状态信息和技术信息。G121S1-L02所有参数值均以规格书为准，G121S1-L02规格书和最新价格可以咨询杭州旭虹。
