一、群创液晶模组G121ICE-LH1 应用详情
基本信息 : | 面板品牌 | 群创（INNOLUX） | 面板型号 | G121ACE-LH1 |
面板尺寸 | 12.1英寸 | 面板应用 | 工业,户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G121ICE-LH1 结构详情
像素特征 : | 像素数量 | 1280(RGB)×800, WXGA | 点间距 | 0.068×0.204 (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.204×0.204 (H×V) [124PPI] | |
结构尺寸 : | 显示区域 | 261.12(H) × 163.2(V) | 可视区域 | - |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:10 (H:V) | 外观样式 | - | |
其它特征 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
三、群创液晶模组G121ICE-LH1光学详情
基本信息 : | 面板亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 12/8 (Typ.)(Tr/Td) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6485K | 亮度变动 | - |
四、群创液晶模组G121ICE-LH1电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
五、群创液晶模组G121ICE-LH1 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 包含在屏信号接口中 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
驱动电气 : | 电压输入 | 12.0±1.2V | 电流输入 | - | ||
六、群创液晶模组G121ICE-LH1信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | |||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
禾昌 | 187114-30091 | 1.0 mm | 30 pins | 1 pcs | ||
七、群创液晶模组G121ICE-LH1 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
18 pcs / 箱 | 10.15 Kgs | 465×362×314 mm (L×W×H) |
群创液晶模组G121ICE-LH1概况：

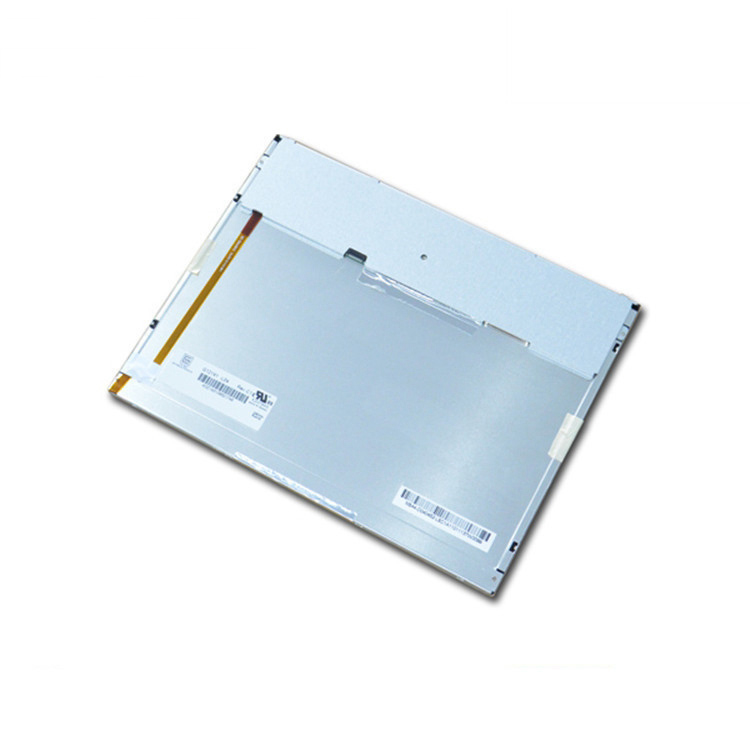

群创 (Innolux) 推出的G121ICE-LH1是一款采用a-Si TFT-LCD技术的12.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。此型号推荐使用于工业，户外高亮。
G121ICE-LH1作为一款AAS，常黑显示，透射式液晶模组产品，G121ICE-LH1可以提供1000 cd/m²的显示亮度 1000:1的透射对比度，以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为12/8 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号，此产品可以显示262K/16.7M颜色。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G121ICE-LH1采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G121ICE-LH1于2022年Q2量产，当前生产状态为量产中如果开发新产品想采用G121ICE-LH1液晶模组，建议多了解一下关于G121ICE-LH1的最新的生产状态信息和技术信息。G121ICE-LH1所有参数值均以规格书为准，G121ICE-LH1规格书和最新价格可以咨询杭州旭虹科技。
