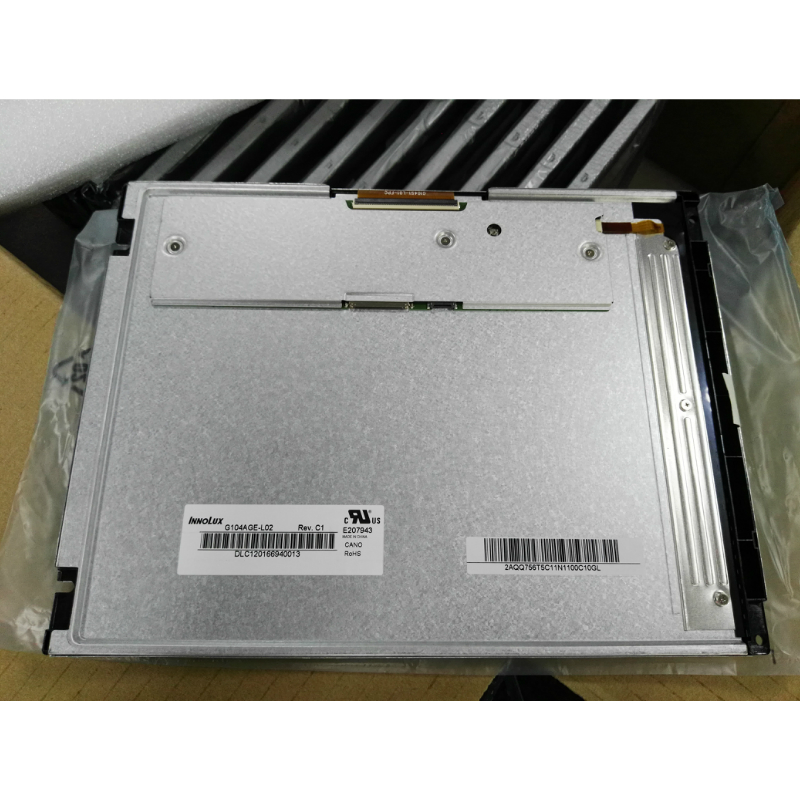

一、群创液晶模组G104ACE-LH1 应用详情
基础信息 : | 制造商 | 群创（INNOLUX） | 型号 | G104ACE-LH1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 10.4" | |||
应用环境 : | 存储温度 | -30 ~ 85 °C | 工作温度 | -30 ~ 80 °C |
RoHS | RoHS | |||
典型特征 : | 宽温，白光LED背光，寿命大于5万小时，180度翻转显示，6/8位灰阶可选 | |||
二、群创液晶模组G104ACE-LH1 结构详情
像素特征 : | 解析度 | 800(RGB)×600, SVGA | 点间距(mm) | 0.088×0.264 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.264×0.264 (H×V) [96PPI] | |
结构尺寸 : | 显示区域(mm) | 211.2(H) × 158.4(V) | 开口区域(mm) | - |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (H:V) | 风景肖像 | 风景模式 |
三、群创液晶模组G104ACE-LH1 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | - | 支持颜色 | 16.7M/1.07B (6-bit / 6-bit + Hi-FRC) |
四、群创液晶模组G104ACE-LH1 光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 显示模式 | AAS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | - | 支持颜色 | 16.7M/1.07B (6-bit / 6-bit + Hi-FRC) |
五、群创液晶模组G104ACE-LH1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
六、群创液晶模组G104ACE-LH1 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | - | 形状 | - | 寿命 | 50K (Typ.) Hours |
群创液晶模组G104ACE-LH1 概况：
G104ACE-LH1 (群创，Innolux) TFT-LCD的10.4英寸液晶模组，装配有WLED背光。工作温度为 -30 ~ 80°C。基于它宽温，白光LED背光，寿命大于5万小时，180度翻转显示，6/8位灰阶可选等特征，G104ACE-LH1推荐使用于工业。
G104ACE-LH1显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时。它的典型垂直刷新率Fv为60Hz。
G104ACE-LH1于2023年Q2量产，当前生产状态为量产中。如果开发新产品想采用G104ACE-LH1液晶模组，建议多了解一下关于G104ACE-LH1的最新的生产状态信息和技术信息。G104ACE-LH1所有参数值均以规格书为准，G104ACE-LH规格书和最新价格可以咨询杭州旭虹科技。
