一、群创液晶模组G101ICE-LH2 应用详情
基础信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | G101ICE-LH2 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.1吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -40 ~ 85 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
二、群创液晶模组G101ICE-LH2 光学详情
基础信息 : | 亮度(cd/m²) | 1000 (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 13/12 (Typ.)(Tr/Td) ms | |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6485K | 白场变动 | 1.43 (Max.)(5 points) | |
显示性能 : | 阳光下可视性 | 是 | 透射率 | - |
三、群创液晶模组G101ICE-LH2 结构详情
像素特征 : | 分辨率 | 1280(RGB)×800, WXGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.0565×0.1695 mm | 像素间距(W×H) | 0.1695×0.1695 mm [149PPI] | |
物理尺寸 : | 显示尺寸 | 216.96(W)×135.6(H) mm | 外观尺寸 | 230.7(W)×152.55(H) mm |
可视尺寸 | 218.96(W)×137.6(H) mm | 外观厚度 | 6.5±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:10 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它细节 : | 重量 | - | 表面处理 | 雾面，Hard coating (3H) |
四、群创液晶模组G101ICE-LH2 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
五、群创液晶模组G101ICE-LH2 信号详情
信号电气 : | 输入电流 | 150/200mA (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | - | 信号接口 | LVDS (1 ch, 6/8-bit) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
I-PEX | 20455-030E-76 | 0.5 mm | 30 pins | 1 pcs | ||
六、群创液晶模组G101ICE-LH2 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0V (Typ.) | 输入电流 | - | ||
群创液晶模组G101ICE-LH2概况：

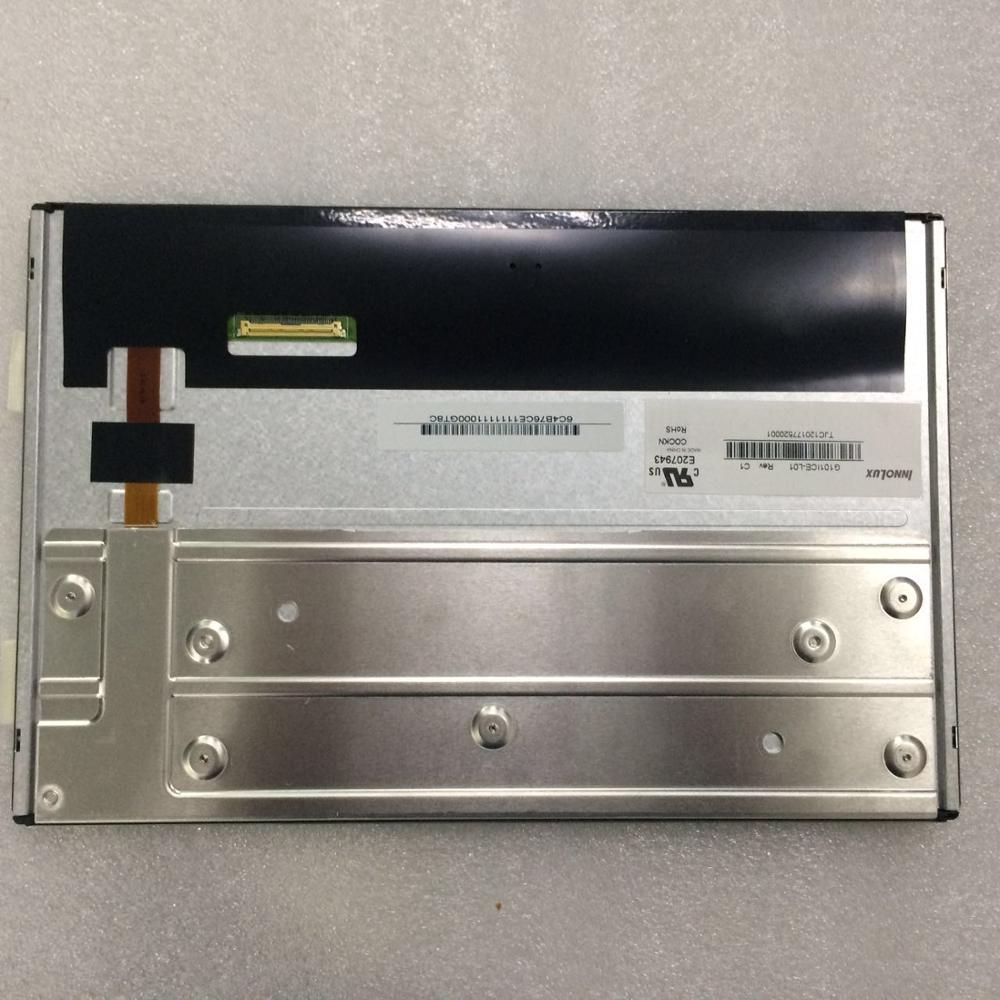

G101ICE-LH2 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。基于它宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面等特征，G101ICE-LH2推荐使用于工业。
G101ICE-LH2显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为218.96×137.6 (宽×高) mm，外观尺寸为230.7×152.55 (宽×高)×7(厚) mm，表面处理为雾面，Hard coating (3H)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G101ICE-LH2采用了LVDS (1 ch, 6/8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G101ICE-LH2于2023年Q2量产，当前生产状态为量产中。如果开发新产品想采用G101ICE-LH2液晶模组，建议多了解一下关于G101ICE-LH2的最新的生产状态信息和技术信息。G101ICE-LH2所有参数值均以规格书为准，G101ICE-LH2规格书和最新价格可以咨询杭州旭虹。
