TFT-LCD即薄膜晶体管液晶显示器。其英文全称为：Thin Film Transistor-Liquid Crystal Display。TFT-LCD与无源TN-LCD、STN-LCD的简单矩阵不同，它在液晶显示屏的每一个象素上都设置有一个薄膜晶体管(TFT)，可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。TFT-LCD也被叫做真彩液晶显示器。

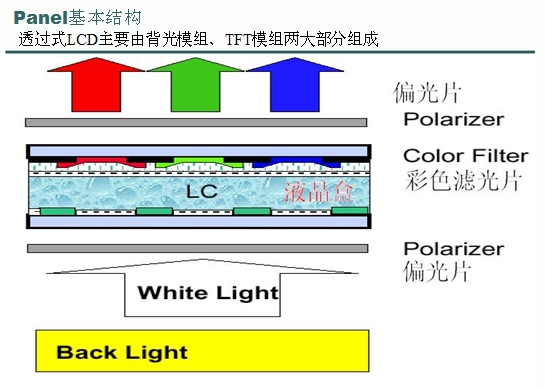

TFT液晶原理：
*背光模组：提供光源
*上下偏光片，TFT Glass Substrate, 液晶：形成偏振光，控制光线的通过与否
*彩色滤光片：提供TFT LCD R/G/B(三原色)的来源
*ITO透明导电层：提供透明的导电通路
*Photo Spacer：提供一个固定高度给彩色滤光片和TFT Glass Substrate，作为灌入液晶的空间，以及做为上下两层Glass的支撑
液晶特性：
TFT-LCD使用的液晶为TN(Twist Nematic)型液晶，分子成椭圆状。TN型液晶一般是顺着长轴方向串接，长轴间彼此平行方式排列;当接触到槽状表面时，液晶分子就会顺着槽的方向排列与槽中

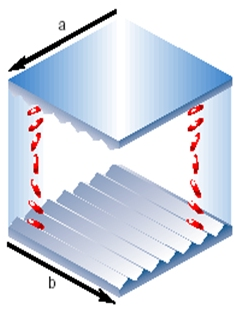

当液晶被包含在两个槽状表面中间，且槽的方向相互垂直，则液晶分子的排列为：
a)上表面分子：沿着a方向;
b)下表面分子：沿着b方向;
c)介于上下表面中间的分子：产生旋转的效应。

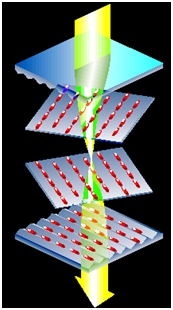

因此液晶分子在两槽状表面间产生90°的旋转
当线性偏极光射入上层槽状表面时，此光线随着液晶分子的旋转也产生旋转。
当线性偏极光射出下层槽状表面时，此光线已经产生了90度的旋转

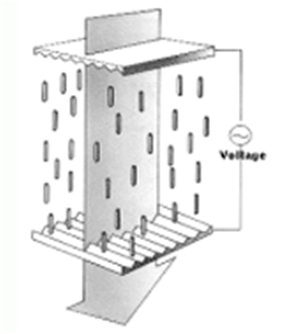

当在上下表面之间加电压时，液晶分子会顺着电场方向排列，此时入射光线不再会旋转，因而光线直线射出下表面
偏光片特性：

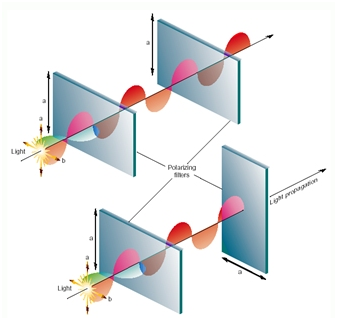

将非偏极光(一般光线)过滤成偏振光。
当非偏极光通过a方向的偏光片时，光线被过滤成与a方向平行的线性偏极光
上图：偏振方向相同，线性偏极光继续前进，通过第二片偏光片时，光线通过。
下图：偏振方向不同，通过第二片时，光线被完全阻挡

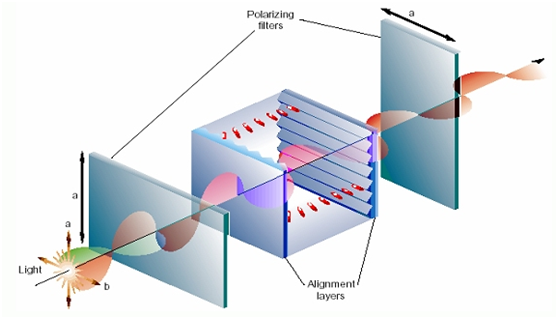

偏振光透过液晶分子，偏振方向发生旋转，光线可通过偏光片

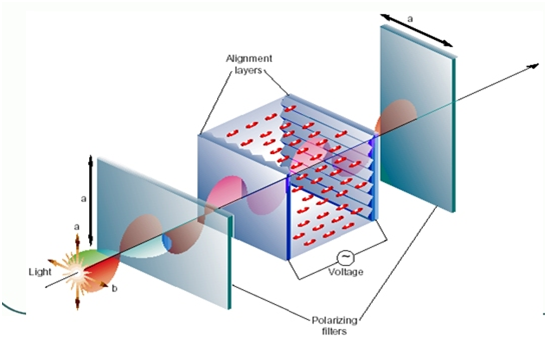

当液晶分子呈如图方向排列时，光线偏振方向将不再发生旋转，最终无法通过偏光片
TFT上下各有一片偏振方向垂直的偏光片，背光板发出的光经背光模组散射后，先通过下层偏光片形成偏振光
之后通过液晶分子，并由液晶分子的旋转角度决定通过液晶分子后的偏振方向
在经过彩色滤光片产生红、绿、蓝三色光，最后通过上偏光片，并由偏振光偏振方向与偏光片偏振方向夹角决定最终输出的光强，以形成不同的色彩。

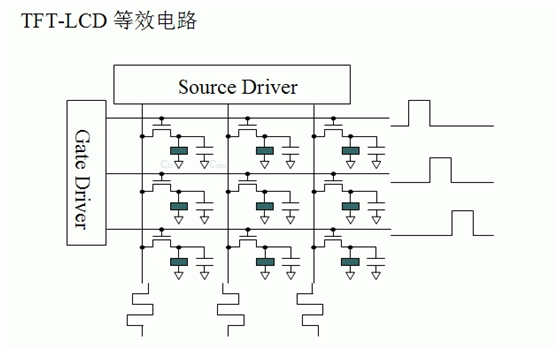

发光强弱由MOS管控制液晶偏转角度，从而控制光线出口强弱达到控制色彩目的。
假设240*320分辨率液晶则由于 基本色彩是3原色 所以总共有240*320*3个 MOS管
“像素”(Pixel) 是由 Picture(图像) 和 Element(元素)这两个单词的字母所组成的，是用来计算数码影像的一种单位，如同摄影的相片一样，数码影像也具有连续性的浓淡阶调，我们若把影像放大数倍，会发现这些连续色调其实是由许多色彩相近的小方点所组成，这些小方点就是构成影像的最小单位“像素”(Pixel)。这种最小的图形的单元能在屏幕上显示通常是单个的染色点。越高位的像素，其拥有的色板也就越丰富，越能表达颜色的真实感。
