VDH5801兼容替代VDH58L使用。
VDH5801是一款专用于液晶显示器驱动主板。适用接口类型为双口或单口 LVDS的显示屏；可实现 VGA、HDMI、DVI 信号显示。RGB 模拟输入带宽可达 205MHz,支持 HDMI1.3,HDCP1.2,兼容 DVI 1.0. 支持线路音频输入，10W D 类功放驱动。
功能
� VGA 输入
� HDMI 输入
� DVI 输入
� 双路 LVDS 液晶屏接口
� 音频信号输入
� 10Wx2@4Ω 数字功放
� 串口通迅
VDH5801产品特性说明
液晶屏 | 种类 | LED/LCD |
接口 | LVDS | |
分辩率 | 1920x1080 | |
视频输入 | VGA | 最大 1920x1080@60Hz |
HDMI | HDMI 1.3 HDCP1.2 | |
DVI | DVI 1.0 | |
图像信号输出 | LVDS | 1920x1080@60Hz |
音频输出 | 频率响应 | 100Hz-18000Hz |
输出功率 | 2x10W(4Ω) THD<10% | |
电源 | 电源范围 | 9.5V-14V |
工作电压 | 12V | |
工作功耗 | 1W@12V | |
待机功耗 | - | |
驱屏电压 | 3.3V、5V、12V | |
平均故障间隔时间 | ||
通讯 | UART | |
升级 | ISP | |

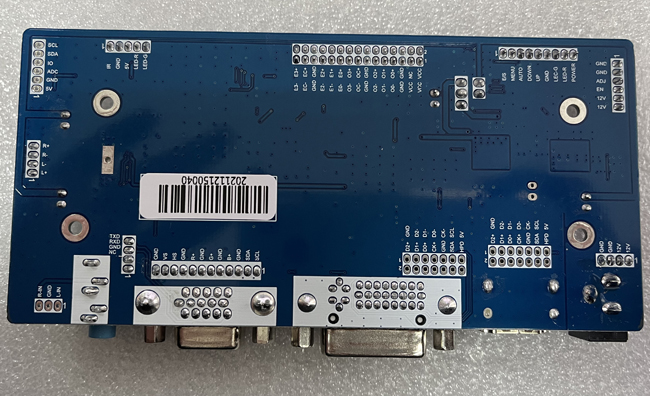

VDH5801产品外观图

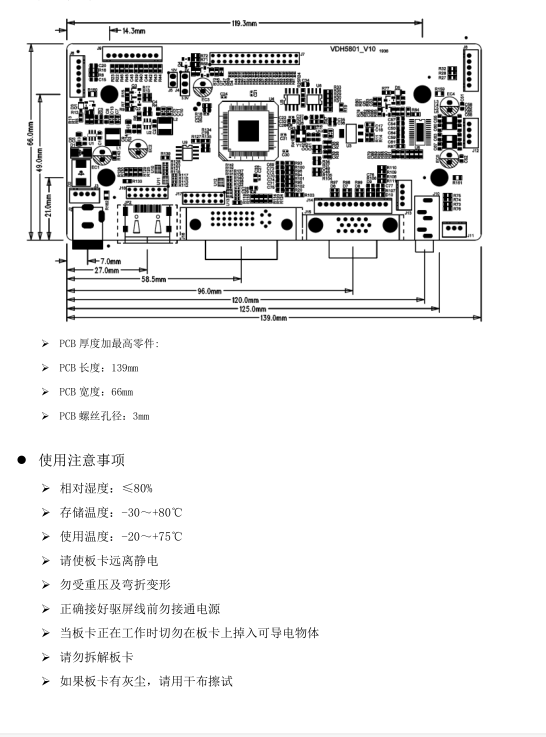

VDH5801产品尺寸图：
