TSUMV56V11工业液晶显示器驱动主板，适用于接口类型为双口或单口 LVDS的各种液晶显示屏；可实现模拟 R、G、B 信号、HDMI 信号、2 路 CVBS 信号处理。音效处理，2x3W 功放输出。
主芯片采用 32-bit RISC 高速高性能 CPU。NTS/PAL/SECAM 视频信号梳状滤波、逐行扫描处理。HDMI 符合 1.4b 标准，HDCP 符合 1.4 标准。
TSUMV56V11工业液晶显示器驱动主板可用于驱动友达13.3寸G133HAN01.0液晶屏
TSUMV56V11产品特性说明：
输入信号 | 模拟 R、G、B | 支持模式 | DOS、VGA、SVGA、XGA、SXGA、 UXGA、WXGA、WXGA+、WSXGA+ |
色彩 | 可达 32BIT | ||
行同步范围 | 25KHz-85KHz | ||
场同步范围 | 60-75Hz | ||
复合信号 CVBS | 输入电压范围 | 0.7Vpp～1.0Vpp | |
视频制式 | NTSC M/N、PAL B，G/H，I，D/K、SECAM | ||
HDMI 信号 | 支持模式 | 480p、720p、1080p | |
HDMI | 1.4b | ||
HDCP | 1.4 | ||
音频功放 | 功放类型 | D 类 | |
负载阻抗 | 4Ω | ||
功率 | 2x3W | ||
串音 | -95db | ||
电源 | 输入电压 | 10-14v | |
工作功耗 | 2W | ||
待机功耗 | 0.4W | ||
屏电压 | 3.3v/5v/12v | ||
电源操作 | 工作模式、待机模式 | ||
其他 | OSD 语言 | 简体中文、英语 | |
OSD 功能 | 自动调整、色彩调整、图像调整等 | ||

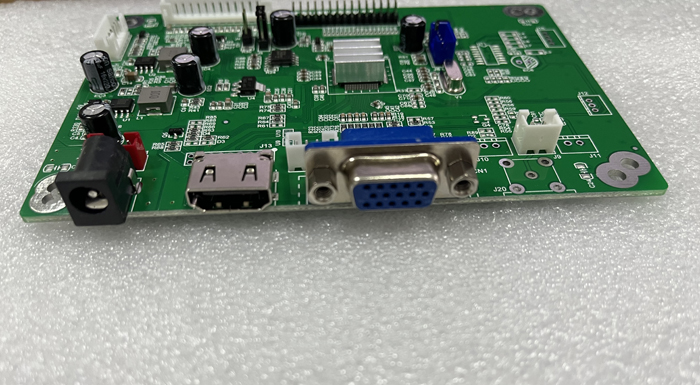

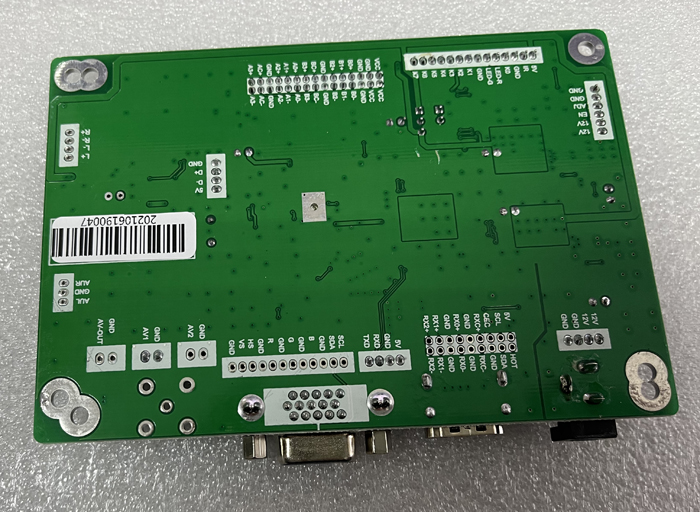

TSUMV56V11产品外观：

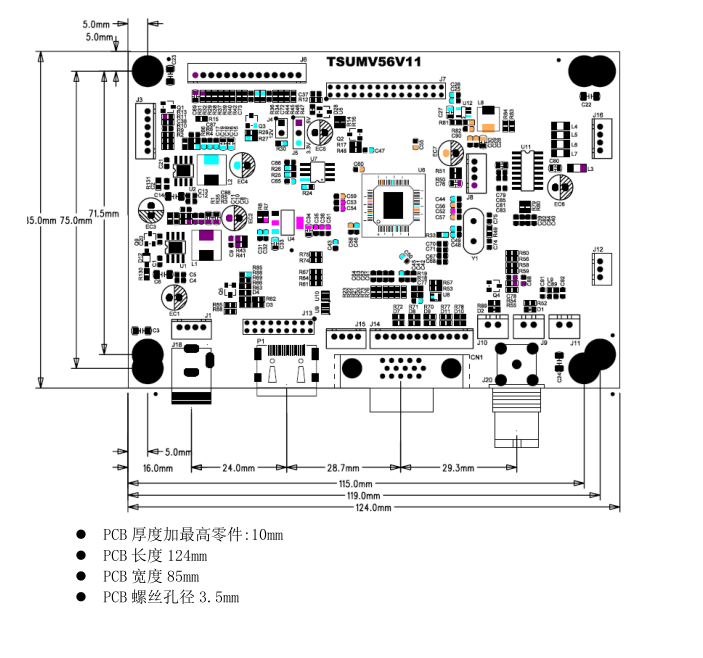

TSUMV56V11产品尺寸图
