RTD2552_V10产品概述
RTD2552_V10驱动主板主要用于支持 TFT LCD 注晶屏。驱动板带 1 路 VGA、1 路 DVI 和 1 路 HDMI 输入，支持 LVDS 输出接口。主板采用 REALTEK 信号处理芯片，处理功能强大，能支持各种
规格的标准和非标信号。使用高规格器件，具用良好的工作性能。
RTD2552_V10功能
支持 HDMI 输入,
VGA 输入,最高支持 1080P
支持按键、LED 指示灯
背光控制、背光亮度调节
双路 LVDS 液晶屏接口
串口通迅、ISP 升级
扩展 ADC 口，外接感光元件进行自动亮度调节
产品特性说明
输入信号 | 模拟 R、G、B | 支持模式 | DOS、VGA、SVGA、XGA、SXGA、 UXGA、WXGA、WXGA+、WSXGA+ |
色彩 | 可达 32BIT | ||
行同步范围 | 25KHz-85KHz | ||
场同步范围 | 60-75Hz | ||
HDMI、DVI 信号 | 支持模式 | 最高分辩率 1920x1080 | |
电源 | 输入电压 | 10-14v | |
工作功耗 | <5w | ||
待机功耗 | <0.5w | ||
屏电压 | 3.3v/5v/12v | ||
电源操作 | 工作模式、待机模式 | ||
其它 | OSD 语言 | 简体中文、英语 | |
OSD 功能 | 自动调整、色彩调整、图调整等 | ||

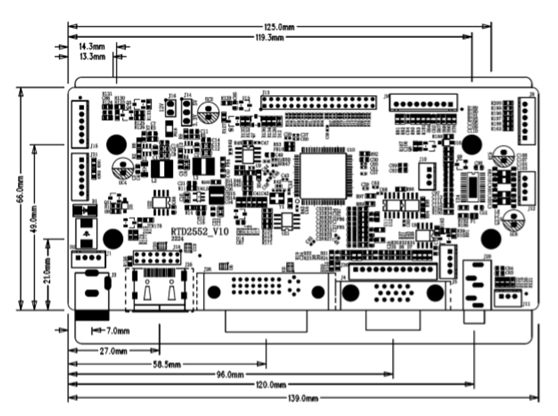

产品尺寸
PCB 厚度加最高零件:
PCB 长度：121mm
PCB 宽度：70mm
PCB 螺丝孔径：3.5mm
使用注意事项
相对湿度：≤80%
存储温度：-30～+80℃
使用温度：-20～+75℃
请使板卡远离静电
勿受重压及弯折变形
正确接好驱屏线前勿接通电源
当板卡正在工作时切勿在板卡上掉入可导电物体
请勿拆解板卡
如果板卡有灰尘，请用干布擦试
