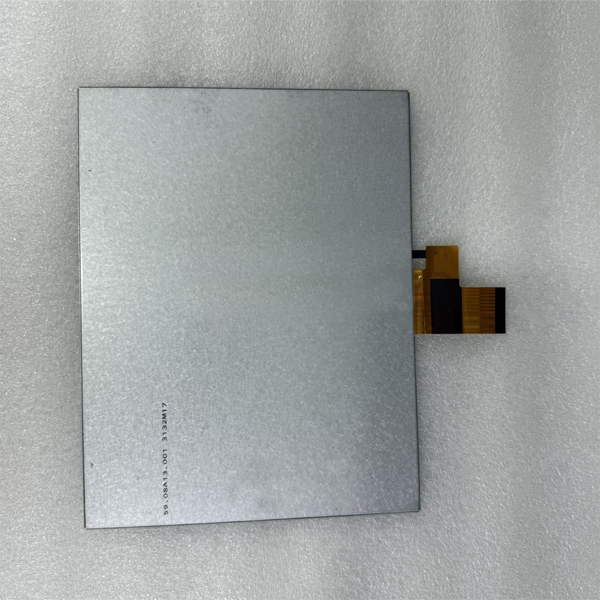

1.友达8.0寸液晶模组A080XTN01.4 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | A080XTN01.4 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 8.0吋 | 适用于 | 工业 | |
最大额定 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
RoHS | RoHS | |||
典型特征 : | 白光LED背光，上/下，左/右翻转显示，表面雾面 | |||
2.友达8.0寸液晶模组A080XTN01.4 结构详情
像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.05275×0.15825 mm | 像素间距(W×H) | 0.15825×0.15825 mm [160PPI] | |
物理尺寸 : | 显示尺寸 | 162.048(W)×121.536(H) mm | 外观尺寸 | 183(W)×141(H) mm |
可视尺寸 | 164.65(W)×124.14(H) mm | 外观厚度 | 3.4 (Typ.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观样式 | - | |
其它细节 : | 重量 | 179g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
3.友达8.0寸液晶模组A080XTN01.4 光学详情
基础信息 : | 亮度(cd/m²) | 250 (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
最佳角度 | - | 响应速度 | 3/6 (Typ.)(Tr/Td) ms | |
可视角度 | 70/70/60/65 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.308; Wy:0.327 | 颜色数量 | 16.7M (8-bit) |
色温 | 6778K | 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4.友达8.0寸液晶模组A080XTN01.4 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
5.友达8.0寸液晶模组A080XTN01.4 信号详情
信号电气 : | 输入电流 | 46/29/0.6/0.8mA (Typ.)(IDD/AIDD/IGH/IGL) | 输入电压 | 3.3/11.5/20/-7V (Typ.)(VDD/AVDD/VGH/VGL) | |||||||
功率消耗 | 605mW (Max.) | 信号接口 | LVDS (1 ch, 8-bit) | ||||||||
接口特征 : | 位置 | - | 类型 | FPC | |||||||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||||
0.5 mm | 40 pins | 1 pcs | |||||||||
6.友达8.0寸液晶模组A080XTN01.4 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 3S9P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 阵列 | 灯管寿命 | 15K (Min.) 小时 | |
灯管电气 : | 输入电压 | 9.9V (Typ.) | 输入电流 | 180mA (Typ.) | ||
功率消耗 | 1.78W (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动 : | 无 | |||||
7.友达8.0寸液晶模组A080XTN01.4 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 40 | N/A | N/A | N/A |
