1、我公司G084SN03 V3为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、友达8.4寸工业液晶屏G084SN03 V3基本参数
品牌 | 友达 (AUO) | 型号名称 | G084SN03 V3 |
屏幕尺寸 | 8.4英寸 | 屏幕类型 | a-Si TFT-LCD, 液晶模组 |
分辨率 | 800(RGB)×600 , SVGA | 像素配置 | RGB垂直条状 |
显示尺寸 | 170.4(宽)×127.8(高) mm | 外观尺寸 | 203(宽)×142.5(高) mm |
可视尺寸 | 173.8(宽)×131.2(高) mm | 表面处理 | 雾面，Hard coating (3H) |
亮度 | 250 cd/m² (Typ.) | 对 比 度 | 600:1 (Typ.) (TM) |
最佳角度 | 光学模式 | TN，常白显示，透射式 | |
可视角度 | 80/80/80/60 (Typ.)(CR≥10) | 响应速度 | 20/10 (Typ.)(Tr/Td) ms |
颜色数量 | 262K/16.2M , 45% (CIE1931) | 背光类型 | 3 strings WLED , 30K小时 , 含LED驱动器 |
屏幕重量 | TBD | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无 |
信号系统 | LVDS (1 ch, 6/8-bit) , 20 pins , 端子 | 功耗 | 3.66W (Typ.) |
供应电压 | 3.3V (Typ.) | 温度范围 | 工作: -20 ~ 70 °C ; 存储: -20 ~ 70 °C |
二、友达8.4寸工业液晶屏G084SN03 V3信号详情
接口类型 | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | ||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 270/330mA (Typ./Max.) |
FPC详情 : | 脚间距 | 1.0 mm | 数量 | 1 pcs |
脚数 | 20 pins | 信号电气功耗 | 0.9/1.2W (Typ./Max.) | |
三、友达8.4寸工业液晶屏G084SN03 V3背光详情
背光类型 | WLED | 是否可换 | Replaceable |
背光数量 | 3 strings | 灯管形状 | 3串 |
背光寿命 | 30K(Typ.) (Hours) | 位置 | 侧入式光源(底部) |
电压输入 | 28.8/32.85V(Typ./Max.) | 电流输入 | 25/26.3mA (Typ./Max.) |
灯管电气功耗 | 2.16/2.63W (Typ./Max.) | 类型 | 端子 |
驱动电气功耗 | 2.76/2.97W (Typ./Max.) | 背光驱动 | 含LED驱动器 |
四、友达8.4寸工业液晶屏G084SN03 V3包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
30 pcs / 箱 | 12 Kgs | 600×353×210 mm |
友达8.4寸工业液晶屏G084SN03 V3概况：

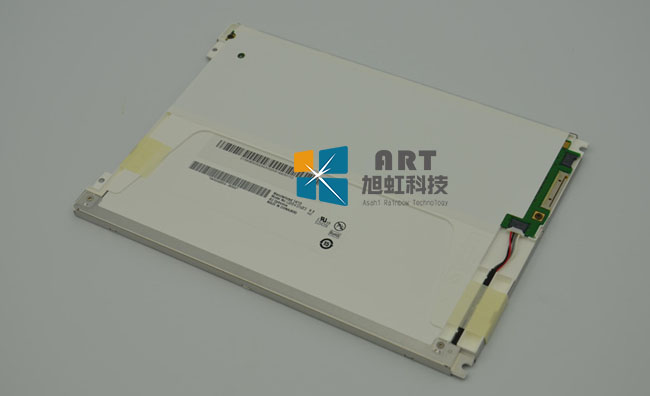

G084SN03 V3 (别名: G084SN03 V.3)是友达光电(友达，AUO) 推出的一款采用a-Si TFT-LCD技术的8.4寸液晶模组产品，G084SN03 V3装配有WLED背光，含LED驱动器背光驱动，无触摸。G084SN03 V3作为一款TN，常白显示，透射式液晶模组产品，G084SN03 V3可以提供250 cd/m²的显示亮度 600:1的透射对比度，以及80/80/80/60 (Typ.)(CR≥10)(L/R/U/D)的可视角度，G084SN03 V3的响应时间为20/10 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，G084SN03 V3可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了45% (CIE1931)。G084SN03 V3背光采用了3 strings WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，含LED驱动器。G084SN03 V3采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。G084SN03 V3的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用G084SN03 V3液晶模组，建议咨询客服关于G084SN03 V3的最新的生产状态信息、技术信息和价格，G084SN03 V3要一下规格书，所有参数值请以规格书为准！G084SN03 V3于2011年Q4量产，当前生产状态为量产中。G084SN03 V3的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。基于它表面雾面，6/8位灰阶可选，广视角，风景模式，背光易换，白光LED背光，上/下,左/右翻转显示等特征，G084SN03 V3推荐使用于工业等产品。
