一、友达7寸模组G070VW01 V002 应用特征
基本信息： | 面板品牌 | 面板型号 | 面板类型 | 别名 |
AUO | G070VW01 V002 | a-Si TFT-LCD, 液晶模组 | G070VW01.002 | |
工作环境： | RoHS状态 | 工作温度 | 存储温度 | 耐振动性 |
RoHS | -30 ~ 85 °C | -30 ~ 85 °C | - | |
面板应用 | 工业 | |||
典型特征： | 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，背光易换，白光LED背光，背光寿命大于5万小时，宽屏，上/下/左/右翻转显示 | |||
备注信息 : | low power consumption version | |||
二、友达7寸模组G070VW01 V002光学特征
基本信息： | 面板亮度 | 可视角度 (L/R/U/D) | 反应时间 (ms) |
400 cd/m² (Typ.) | 80/80/80/80 (Typ.)(CR≥10) | 20/10 (Typ.)(Tr/Td) | |
最佳视角 | 工作模式 | 对比度 | |
- | TN，常白显示，透射式 | 750 : 1 (Typ.) (透射) | |
显示颜色： | 色域 | 显示颜色 | 白色色度 |
60% NTSC (CIE1931) | 262K/16.2M (6-bit / 6-bit + FRC) | X:0.310; Y:0.330 | |
白场变动： | 1.30 (Max.)(5 points) | ||
三、友达7寸液晶模组G070VW01 V002 结构特征
面板尺寸 : | 7.0英寸 | |||
像素特征 : | 像素数量 | 像素布局 | 像素间距 (mm) | 点间距 (mm) |
800(RGB)×480 , WVGA | RGB垂直条状 | 0.1905×0.1905 | 0.0635×0.1905 | |
结构尺寸 : | 显示区域 (mm) | 可视区域 (mm) | 外观尺寸 (mm) | 外观厚度 (mm) |
152.4(H) × 91.44(V) | 155.2(H) × 94.24(V) | 170(H) × 111(V) | 7.5±0.5 mm | |
外观特征： | 物理形状 | 风景肖像 | 宽高比 | Shape Style |
平面矩形 | 风景模式 | 15:9 (H:V) | - | |
安装方式： | Without | |||
其它详情： | 重量 | 表面防护 | 表面处理 | |
165±10g | - | 雾面，Hard coating (3H) | ||
四、友达7寸液晶模组G070VW01 V002 电子特征
翻转扫描 : | 翻转 (水平/垂直) |
工作频率 : | 60Hz |
功率消耗 : | 2.52W (Typ.) |
五、友达7寸液晶模组G070VW01 V002 背光特征
灯管特征 : | 类型 | 位置 | 数量 | 形状 | 寿命（小时） | 背光可换性 |
WLED | 侧入式光源 | - | 1串 | 50K(Min.) | Replaceable | |
WLED电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
30.5/39.05V (Typ./Max.) | 50mA (Typ.) | 1.525W (Typ.) | ||||
接口特征 : | 位置 | 背光驱动 | 类型 | |||
- | 含LED驱动器 | 端子 | ||||
接口详情： | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
恩得利 | 3808K-F04N-02R | 1.25 mm | 4 pins | 1 pcs | ||
驱动电气 : | 电压供应 | 电流供应 | 功率消耗 | |||
10.8/12.0/12.6V (Min./Typ./Max.) | 143mA (Typ.) | 1.72/2.15W (Typ/Max.) | ||||
六、友达7寸液晶模组G070VW01 V002 信号特征
驱动电气： | 电压供应 | 电流供应 | 功率消耗 | |||
3.3V (Typ.) | 0.24/0.26A (Typ./Max.) | 0.8/0.96W (Typ./Max.) | ||||
接口特征： | 位置 | 信号系统 | 类型 | |||
- | LVDS (1 ch, 6/8-bit) | 端子 | ||||
端子详情： | 品牌 | 型号 | 脚间距 | Pin 数量 | 数量 | 脚定义 |
广濑电机 | DF19LA-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-140A | |
七、友达7寸液晶模组G070VW01 V002 包装特征
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
60 pcs / 箱 | 14.4 Kgs | 434×377×264 mm (L×W×H) |

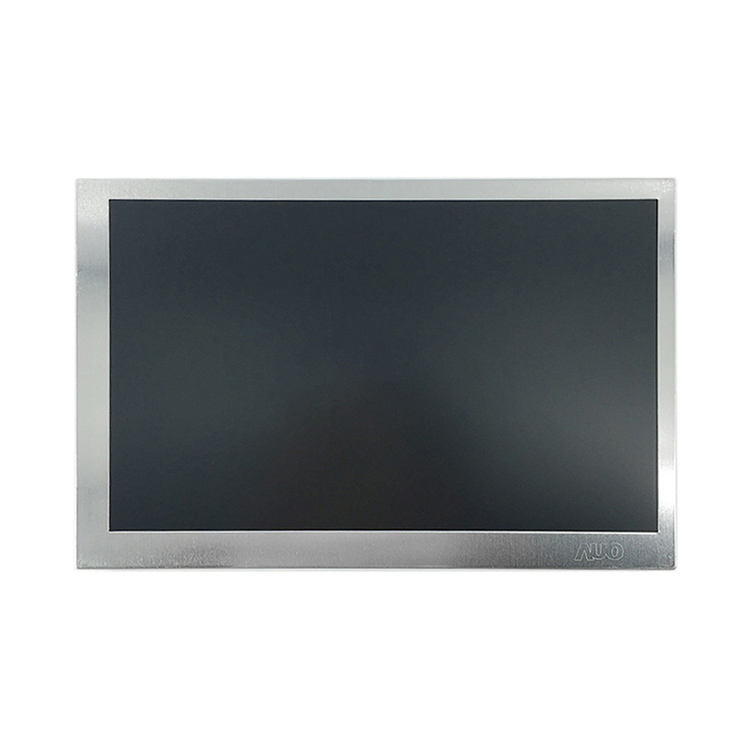

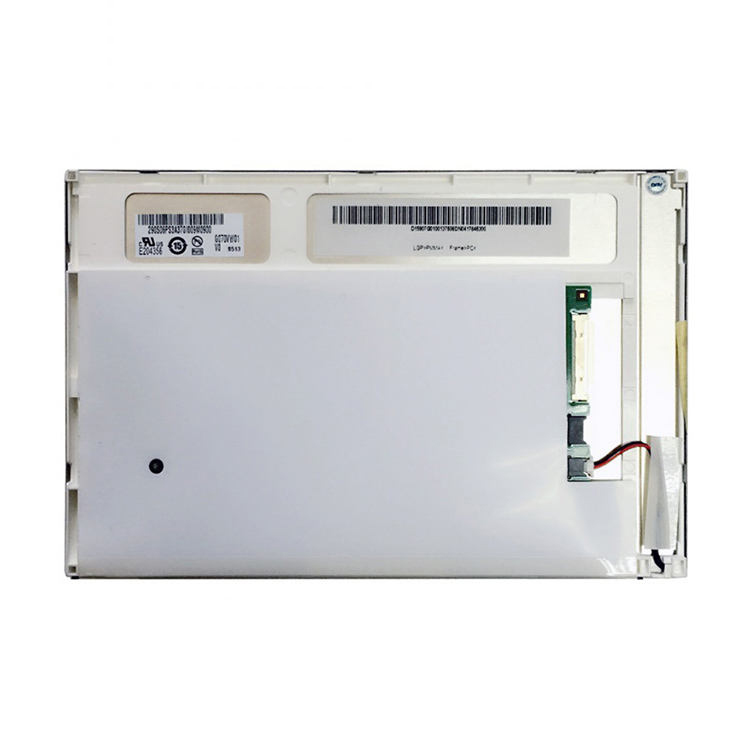

G070VW01 V002 友达7寸宽温工业液晶屏 | -30~85℃ 400nit LVDS接口（已停产）
G070VW01 V002核心卖点
卖点 | 参数 | 客户价值 |
超宽温设计 | -30℃ ~ 85℃ | 严寒/高温环境稳定运行，适应矿山、冷冻设备等恶劣工况 |
高亮度 | 400 cd/m²用 | 适室内及半户外清晰可见 |
广视角 | 80/80/80/80° | 四方向均等视角，多人共视体验佳 |
LVDS接口 | 20 pins，6/8-bit | 工业主板主流接口，抗电磁干扰性强 |
长背光寿命 | 50,000小时 | 降低维护成本 |
翻转显示 | 支持上/下、左/右翻转 | 安装方向灵活，适应不同设备结构 |
背光可拆换 | 可更换式背光设计 | 延长模组使用寿命，降低维修成本 |
含LED驱动器 | 集成驱动 | 简化背光电路设计 |
G070VW01系列版本对比
G070VW01系列存在多个版本（V0、V1、V002等），各版本在核心参数上基本一致：
对比项 | G070VW01 V0 | G070VW01 V1 | G070VW01 V0 02 |
生产状态 | 停产 | 停产 | 停产 |
亮度 | 400 nits | 350 nits | 400 nits |
对比度 | 750:1 | 500:1 | 750:1 |
可视角度 | 80/80/80/80 | 65/65/50/60 | 80/80/80/80 |
接口 | LVDS | LVDS | LVDS |
工作温度 | -30~85℃ | -20~70℃ | -30~85℃ |
背光寿命 | 50,000h | 30,000h | 50,000h |
背光可换 | ✅ | - | ✅ |
版本提示：V002是V0的背光可换式升级版，也是该系列的最终版本。G070VW01 V002与V0在电气接口、安装尺寸方面完全兼容，可互相替换。
停产替代型号：G070VW01 V012
根据供应商信息，G070VW01 V002的官方升级替代型号为G070VW01 V012，当前生产状态为量产中。
核心参数全面对比
对比项 | G070VW01 V002（原型号） | G070VW01 V012（升级款） | 升级说明 |
生产状态 | 已停产 | 量产中 | 长期供货保障 |
显示技术 | TN | IPS（AHVA全视角） | 核心升级 |
可视角度 | 80/80/80/80° | 89/89/89/89°（全视角） | ⬆ 大幅提升 |
对比度 | 750:1 | 1000:1 | ⬆ 提升33% |
亮度 | 400 cd/m² | 400 cd/m² | 保持不变 |
分辨率 | 800×480 | 800×480 | 保持不变 |
接口 | LVDS 20 pins | LVDS 20 pins | 完全兼容 |
工作温度 | -30~85℃ | -30~85℃ | 保持不变 |
背光寿命 | 50,000小时 | 50,000小时 | 保持不变 |
尺寸/安装 | 170×111 mm | 170×111 mm | 完全一致 |
替代提示：G070VW01 V012与原型号尺寸、接口、安装孔位完全一致，可实现直接替换，无需修改硬件设计。升级后显示效果从TN提升至IPS全视角级别，彻底解决大视角灰阶反转问题。
①G070VW01 V002停产公告
重要通知：G070VW01 V002 已正式停产（2016年Q4量产，现已EOL）。如您正在使用该型号进行维修替换，部分渠道仍有现货库存（约230片）。新项目开发请优先采用替代型号G070VW01 V012，避免供应链中断风险。
推荐替代方案：
官方升级替代：G070VW01 V012（IPS全视角，1000:1对比度，引脚完全兼容）
维修备货：可联系客服查询G070VW01 V002现货库存
如需替代型号推荐及技术咨询，请联系客服。
②G070VW01 V002 产品亮点
产品特点：G070VW01 V002 是友达经典7寸宽温工业屏，背光可更换设计是其核心优势，特别适合需要长周期维护的设备。
亮点 | 说明 |
-30~85℃超宽温 | 适应矿山、冷冻设备、户外终端等恶劣工况 |
400nit高亮度 | 室内及半户外清晰可见 |
80°广视角 | 四方向均等视角，多人共视体验佳 |
LVDS接口 | 20-pin标准LVDS，兼容主流工控主板 |
5万小时背光 | 长寿命设计，降低运维成本 |
背光可拆换 | 背光可更换，延长模组使用寿命 |
翻转显示 | 支持上/下、左/右翻转，安装灵活 |
③ 规格书下载板块
提供G070VW01 V002规格书PDF下载
如需要G070VW01 V012规格书，可以加我们qq或微信
④ 应用场景板块
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面、自动化设备 | 宽温+LVDS+长寿命 |
矿山/冷冻设备 | 恶劣工况环境 | -30~85℃宽温设计 |
医疗设备 | 医疗推车、监护仪 | 广视角+高可靠性 |
自助终端 | 快递柜、充电桩、售货机 | 半户外高亮+宽温 |
背光可换设计详解
G070VW01 V002的核心优势之一是背光可更换设计（Replaceable LED Backlight）
特性 | 说明 | 客户价值 |
背光可换 | 支持现场更换LED背光条 | 屏显寿命可远超常规5万小时，大幅降低更换屏幕的成本 |
含LED驱动器 | 背光驱动集成于模组 | 无需外置背光驱动板，简化电路设计 |
维修友好 | 适合长周期维护设备 | 矿山设备、户外终端等难以频繁整屏更换的场景 |
选型提示：背光可换设计是G070VW01 V002区别于同系列其他版本（如V1）的核心优势，特别适合需要7×24小时连续运行、维护窗口短的工业设备。
