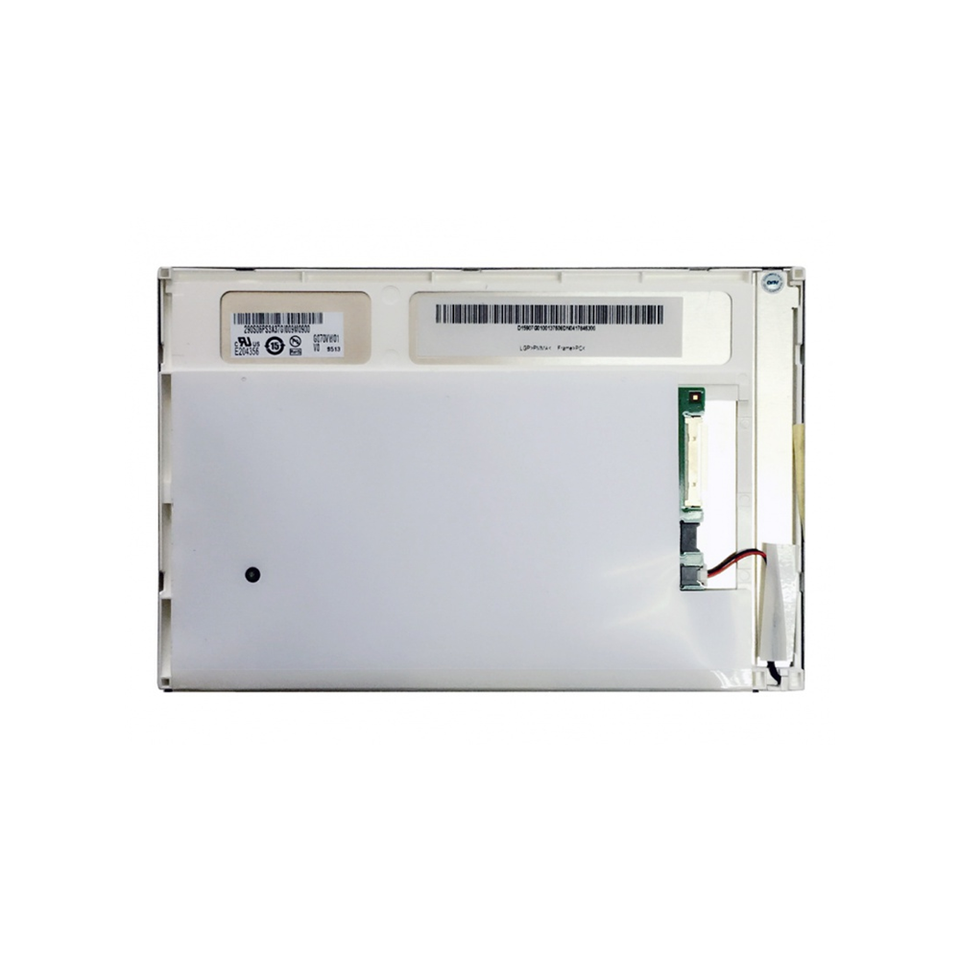

G070VW01.012是友达推出的G070VW01 V0官方升级替代型号，于2023年Q2量产，当前生产状态为量产中。该型号在保持原有尺寸、分辨率、接口完全兼容的基础上，实现了显示效果的核心升级。
一、友达液晶模组G070VW01.012 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G070VW01.012 |
面板尺寸 | 7.0英寸 | |||
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，白光LED背光，寿命大于5万小时，含LED驱动器，上/下，左/右翻转显示，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G070VW01.012 结构详情
像素特征 : | 像素数量 | 800(RGB)×480, WVGA | 点间距 | 0.0635×0.1905 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.1905×0.1905 mm (H×V) [133PPI] | |
结构尺寸 : | 显示区域 | 152.4×91.44 mm (H×V) | 可视区域 | 155.2×94.24 mm (H×V) |
外观尺寸 | 170×111 mm (H×V) | 外观厚度 | 7.5±0.5 mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 15:9 (H:V) | 外观样式 | - | |
安装孔位 : | Without | |||
其它特征 : | 重量 | 165/175g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G070VW01.012 光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 | 光学模式 | 透射式 | |
最佳视角 | 全视角 | 反应时间 | 20/10 (Typ.)(Tr/Td) ms | |
色彩性能 : | 白色色度 | Wx:0.310; Wy:0.330 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6638K | 亮度变动 | 1.30 (Max.)(5 points) |
四、友达液晶模组G070VW01.012 背光详情
背光特征 : | 灯管类型 | WLED | 数量 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | No | 灯管形状 | 1串 | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
恩得利 | 3808K-F04N-02R | 1.25 mm | 4 pins | 1 pcs | ||
驱动电气 : | 电压输入 | 12.0V (Typ.) | ||||
五、友达液晶模组G070VW01.012 信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | - | ||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
广濑电机 | DF19LA-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C8B-140A | |
G070VW01.012是友达推出的G070VW01 V0官方升级替代型号，于2023年Q2量产，当前生产状态为量产中。该型号在保持原有尺寸、分辨率、接口完全兼容的基础上，实现了显示效果的核心升级。
G070VW01 V0 vs G070VW01.012核心参数对比：
对比项 | G070VW01 V0（原型号） | G070VW01.012（升级款） | 升级说明 |
生产状态 | 已停产 | 量产中 | 长期供货保障 |
尺寸 | 7.0英寸 | 7.0英寸 | 相同 |
分辨率 | 800×480 (WVGA) | 800×480 (WVGA) | 相同 |
显示技术 | TN | AHVA（IPS级全视角） | 核心升级 |
可视角度 | 80/80/80/80 | 89/89/89/89（全视角） | ⬆ 大幅提升 |
对比度 | 750:1 | 1000:1 | ⬆ 提升33% |
亮度 | 400 cd/m² | 400 cd/m² | 保持不变 |
接口 | LVDS 20 pins | LVDS 20 pins | 完全兼容 |
工作温度 | -30℃ ~ 85℃ | -30℃ ~ 85℃ | 相同 |
背光寿命 | 50,000小时 | 50,000小时 | 相同 |
表面处理 | 雾面，Hard coating (3H) | 雾面，Hard coating (3H) | 相同 |
替代提示：G070VW01.012与G070VW01 V0的尺寸、接口、电气信号及安装孔位完全一致，可实现直接替换，无需修改硬件设计
G070VW01.012核心卖点
卖点 | 参数 | 客户价值 |
AHVA全视角 | 89/89/89/89° | IPS级广视角，彻底解决TN屏大视角灰阶反转问题 |
高对比度 | 1000:1 | 画面层次丰富，黑色深邃，图像细节清晰 |
高亮度 | 400 cd/m² | 室内及半户外清晰可见 |
超宽温 | -30℃ ~ 85℃ | 适应严寒/高温工业环境，可长期在恶劣环境下使用 |
长背光寿命 | 50,000小时 | 5万小时背光寿命，降低维护成本 |
LVDS接口 | 20 pins，6/8-bit | 工业主板主流接口，抗干扰能力强 |
完全兼容 | 尺寸/接口/安装一致 | 可直接替换G070VW01 V0，无需改板 |
量产稳定 | 2023年Q2量产 | 长期稳定供货，生命周期有保障 |
①G070VAN01.1核心亮点
产品状态：G070VW01.012 为友达量产型号，2023年Q2量产，现货供应，可完美替代G070VW01 V0
亮点 | 说明 |
G070VW01 V0完美替代 | 尺寸、接口、安装完全兼容，可直接替换，无需改板 |
AHVA全视角 | 89°全视角，IPS级显示效果，彻底解决TN屏视角问题 |
1000:1高对比度 | 相比G070VW01 V0的750:1提升33%，画面层次更丰富 |
-30~85℃超宽温 | 适应严寒/高温极端工业环境 |
400nit亮度 | 室内及半户外清晰可见 |
5万小时背光 | 长寿命设计，降低运维成本 |
LVDS接口 | 20-pin标准LVDS，兼容主流工控主板 |
②规格书下载板块
提供G070VW01.012规格书PDF下载
如需要规格书，可以加我们qq或微信
③ G070VW01.012应用场景板块
应用领域 | 具体场景 | 选型理由 |
室内HMI | 工控操作面板、自动化设备 | 全视角+宽温+LVDS接口 |
车载显示 | 工程机械仪表、车载信息终端 | -30~85℃宽温+抗震 |
医疗设备 | 监护仪、医疗推车终端 | 高对比度+全视角 |
户外终端 | 充电桩、快递柜 | 宽温+400nit高亮 |
自助终端 | 售货机、查询机 | 雾面防眩光+长寿命 |
④ 与其他7寸型号对比
为便于客户根据项目需求选型，提供友达7寸产品线对比：
型号 | 亮度 | 对比度 | 视角 | 接口 | 工作温度 | 特点 | 状态 |
G070VW01.012 | 400 nits | 1000:1 | 89°全视角 | LVDS | -30~85℃ | G070VW01 V0升级款，全视角 | 量产 |
G070VW01 V0 | 400 nits | 750:1 | 80/80/80/80 | LVDS | -30~85℃ | 经济型室内款 | 停产 |
G070VW01 V1 | 350 nits | 750:1 | 65/65/50/60 | LVDS | -20~70℃ | 高亮高可靠款 | 停产 |
选型提示：相比原G070VW01 V0，G070VW01.012在可视角度和对比度上实现了质的飞跃，从TN技术升级为AHVA全视角技术，彻底解决了TN屏在大角度观看时的灰阶反转和色彩偏移问题
AHVA技术解析
G070VW01.012采用友达自主研发的AHVA（Advanced Hyper-Viewing Angle）广视角技术，属于IPS阵列的改进版本。
AHVA技术核心优势：
特征 | 说明 |
全视角显示 | 89°全方向视角，任意方向观看亮度与色彩变化最小 |
常黑显示模式 | 黑色更纯净，对比度高达1000:1 |
色彩稳定 | 侧看无TN屏的灰阶反转和色彩偏移问题 |
高可靠性 | 宽温设计(-30~85℃)，适应恶劣环境 |
客户价值：在多人共视的工控操作台、医疗推车等场景，AHVA技术确保每个角度都能获得一致的色彩和对比度体验。
