1、我公司G070VVN01.2为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

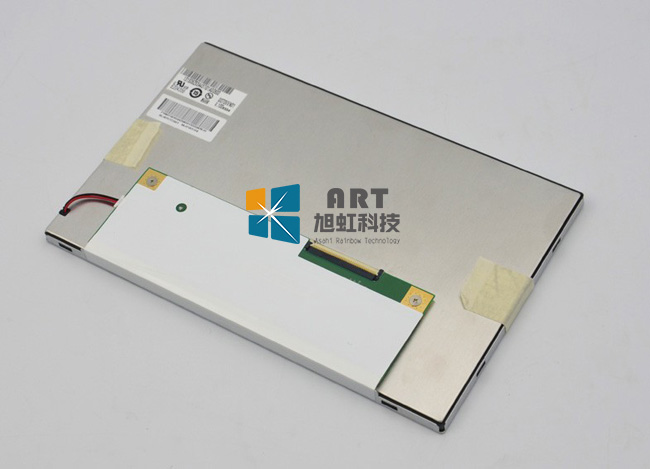

一、友达7寸全视角工业液晶屏G070VVN01.2基本参数
品牌 | 友达 (AUO) | 型号名称 | G070VVN01.2 |
屏幕尺寸 | 7.0 寸 | 屏幕类型 | a-Si TFT-LCD, 液晶模组 |
分辨率 | 800(RGB)×480 [WVGA] | 像素配置 | RGB垂直条状 |
显示尺寸 | 152.4(横)×91.44(竖) mm | 外观尺寸 | 164.55(横)×104.71(竖) ×8.5(厚) mm |
可视尺寸 | 154.2(横)×93.2(竖) mm | 表面处理 | 雾面，Hard coating (3H) |
亮度 | 600 cd/m² (Typ.) | 对 比 度 | 1500:1 (Typ.) (透射) |
最佳角度 | 全视角 | 光学模式 | MVA3，常黑显示，透射式 |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 响应速度 | 10/25 (Typ.)(Tr/Td) ms |
颜色数量 | 262K/16.2M , 70% (CIE1931) | 背光类型 | WLED [7S2P] , 30K小时 , 无驱动 |
屏幕重量 | 143g (Typ.) | 适用于 | 工业 |
刷新频率 | 60Hz | 触摸功能 | 无 |
信号系统 | 50 pins Parallel RGB (1 ch, 6/8-bit) , 端子 | 功耗 | 3.22W (Typ.) |
供应电压 | 3.3V (Typ.) | 温度范围 | 存储温度: -30 ~ 80 °C 工作温度: -20 ~ 70 °C |
二、友达7寸全视角工业液晶屏G070VVN01.2信号详情
接口类型： | Parallel RGB (1 ch, 6/8-bit) | 信号逻辑电压 | ||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 160/197mA (Typ./Max.) |
FPC详情 : | 脚间距 | 0.5 mm | 数量 | 1 pcs |
脚数 | 50 pins | 信号电气功耗 | 528/650mW (Typ./Max.) | |
三、友达7寸全视角工业液晶屏G070VVN01.2背光详情
背光类型 | WLED | 是否可换 | |
背光数量 | 7S2P | 灯管形状 | 阵列 |
背光寿命 | 30K(Min.) (Hours) | 位置 | 侧入式光源 |
电压输入 | 22.4/25.2V (Typ./Max.) | 电流输入 | 120mA (Typ.) |
背光功耗 | 2.69/3.03W (Typ./Max.) | 类型 | 包含在屏信号接口中 |
接口位置 | 背光驱动 | 无 |
四、友达7寸全视角工业液晶屏G070VVN01.2包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
45 pcs / 箱 | 10.0 Kgs | 608×361×226 mm |
友达7寸全视角工业液晶屏G070VVN01.2概况：
G070VVN01.2是友达光电 (AUO) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。G070VVN01.2特征为: 表面雾面，6/8位灰阶可选，广视角，风景模式，高亮度，白光LED背光，宽屏，上/下,左/右翻转显示。G070VVN01.2工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。G070VVN01.2推荐使用于工业。
G070VVN01.2作为一款AMVA3，常黑显示，透射式液晶模组产品，G070VVN01.2可以提供600 cd/m²的显示亮度 1500:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为10/25 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，G070VVN01.2可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了70% (CIE1931)。背光方面G070VVN01.2采用了7S2P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。G070VVN01.2采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G070VVN01.2于2014年Q3量产，当前生产状态为量产中。如果开发新产品想采用G070VVN01.2液晶模组，建议您多了解关于G070VVN01.2的最新的生产状态信息、技术信息、G070VVN01.2价格和规格书。所有的参数值都请以规格书为准！
