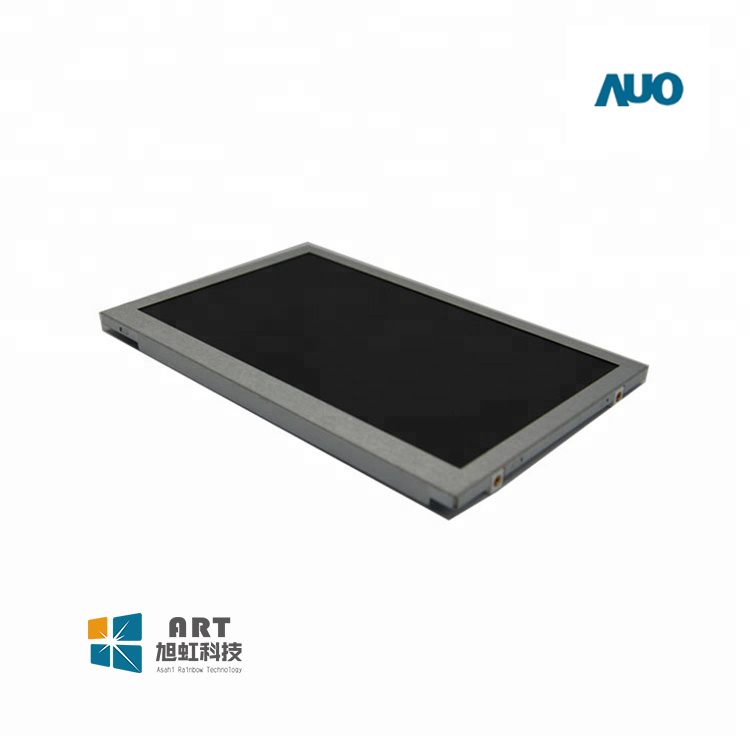

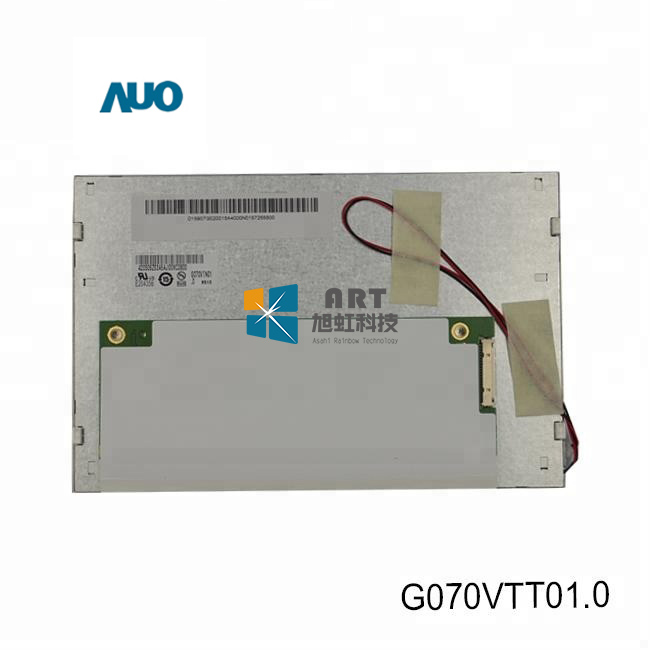

一、友达7寸工业液晶模组G070VTT01.0应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | G070VTT01.0 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 70 °C | -30 ~ 80 °C | 1.5G (14.7 m/s²) | |
适用于： | 工业 | |||
典型特征： | 表面雾面，风景模式，带触摸屏，白光LED背光，宽屏 | |||
二、友达7寸工业液晶模组G070VTT01.0结构特征
屏幕尺寸： | 7.0英寸 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
800×480(RGB) , WVGA | RGB垂直条状 | 0.1905×0.0635 mm (H×V) | 0.1905×0.1905 mm (H×V) | |
结构尺寸： | 显示尺寸mm | 可视尺寸mm | 外观尺寸mm | 外观厚度(mm) |
152.4×91.44 mm (H×V) | - | 165×105.8 mm (H×V) | 4.51±0.3 mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 15:9 (H:V) | 风景模式 | - | |
触摸屏： | 同时触点 | - | 信号 | - |
控制器 | 不含控制器 | 触摸屏 | 4线电阻触摸屏 | |
安装方式： | Without | |||
其它参数 : | 重量 | 159±16g | 表面处理 | 雾面，Hard coating (3H) |
三、友达7寸工业液晶模组G070VTT01.0光学特征
基本信息 | 亮度(cd/m²) | 光学模式 | 对比度 |
380 cd/m² (Typ.) | TN，常白显示，透射式 | 500:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
65/65/50/60 (Typ.)(CR≥10) | 6 o'clock | 12/18 (Typ.)(Tr/Td) (ms) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
50% NTSC (CIE1931) | 262K (6-bit) | 1.33/1.43 (Typ./Max.)(9 points) | |
四、友达7寸工业液晶模组G070VTT01.0电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
时序控制 (T-CON) : | Embedded T-CON |
五、友达7寸工业液晶模组G070VTT01.0信号详情
背光特征： | 灯管类型 | WLED | 数量 | 8S3P | 灯管寿命 | 10K(Min.) (Hours) | |||||
是否可换 | - | 灯管形状 | 3串 | 位置 | 侧入式光源 | ||||||
接口特征 : | 类型 | FPC | 位置 | - | |||||||
灯管驱动 | 无 | ||||||||||
接口详情 | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | ||||||
0.5 mm | 6 pins | 1 pcs | |||||||||
灯管电气： | 电压供应 | 25.6/28V (Typ./Max.) | 电流供应 | 20/22mA (Typ./Max.) | |||||||
功率消耗 | 1.536/1.536W (Typ./Max.) | ||||||||||
六、友达7寸工业液晶模组G070VTT01.0发光详情
信号系统： | Parallel RGB (1 ch, 6-bit) | 信号逻辑电压 | - | ||
信号电气： | 电压输入 | 3.3V (Typ.) | 电流输入 | 100/120mA (Typ./Max.) | |
功耗 | 330/396mW (Typ./Max.) | ||||
接口特征： | 类型 | FPC | 位置 | - | |
端子详情： | 品牌 | 型号 | 脚间距 | 脚数 | 数量 |
- | - | 0.5mm | 40pins | 1pcs | |
七、友达7寸工业液晶模组G070VTT01.0包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
60 pcs / 箱 | 12.0 Kgs | 608×361×226 mm |
①G070VTT01.0 产品已经停产
重要提醒：G070VTT01.0 于2014年Q2量产，当前生产状态为已停产。，友达光电原厂“停止供货”。如您正在使用该型号，建议尽快评估替代方案或提前备货。有稳定项目需求的客户，请联系客服咨询替代型号及备货方案。
②G070VTT01.0产品特点G070VTT01.0 集成友达原厂4线电阻触摸屏，无需额外采购触摸屏，大幅简化物料管理。
特点 | 说明 |
集成触摸屏 | 4线电阻触摸屏，友达原厂贴合，稳定性高 |
-20~70℃宽温 | 适应工业及户外环境温差变化 |
1.5G抗震 | 适应车载振动、工程机械等场景 |
RGB标准接口 | 40-pin Parallel RGB，兼容主流工控主板 |
380nit亮度 | 室内及半户外清晰可见 |
雾面防眩光 | 3H硬度，减少环境光反射 |
③ 规格书下载板块
提供G070VTT01.0规格书PDF下载
如需要规格书，可以加我们qq或微信
④ 应用场景板块
应用领域 | 具体场景 | 选型理由 |
工业HMI | 工控操作面板、PLC人机界面 | 集成触摸屏+宽温+RGB接口 |
车载终端 | 车载信息屏、工程机械仪表 | 1.5G抗震+宽温设计 |
医疗设备 | 监护仪、医疗推车终端 | 集成触摸+雾面防眩光 |
自助终端 | 快递柜、售货机操作屏 | 电阻触摸支持手套操作 |
充电桩 | 电动车充电桩显示屏 | 宽温+触摸+户外适应性 |
⑤ 替代方案建议
由于G070VTT01.0已进入停产阶段，建议有以下应对方案：
方案 | 说明 |
提前备货 | 如项目仍需继续使用，建议一次性采购足够库存 |
咨询替代 | 联系友达代理（杭州旭虹）商获取替代型号 |
评估同规格其他品牌 | 考虑京东方、天马等同规格7寸带触摸工业屏 |
⑥ 同系列选型参考
型号 | 亮度 | 接口 | 触摸屏 | 工作温度 | 状态 | 特点 |
G070VTT01.0 | 380 nits | RGB | 4线电阻 | -20~70℃ | 停产 | 集成触摸屏 |
G070VTN01.0 | 300 nits | LVDS | 无（需要外配电阻触摸屏） | -20~70℃ | 量产 | 标准款 |
G070VVN01.2 | 500 nits | LVDS | 无（需要外配电阻触摸屏） | -20~70℃ | 量产 | 高亮款 |
A070VTN06.4 | 500 nits | RGB | 无（需要外配电阻触摸屏） | -30~80℃ | 量产 | 超宽温 |
