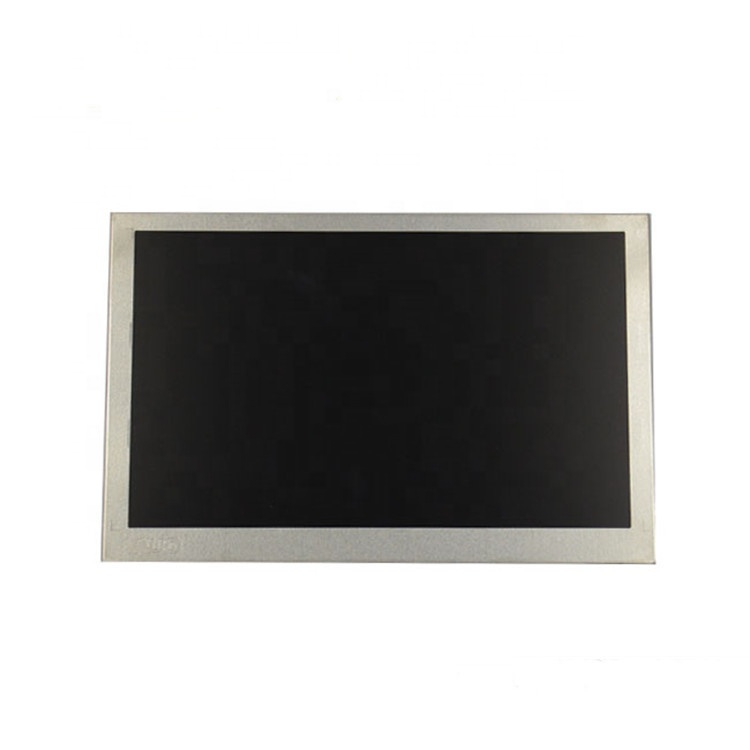

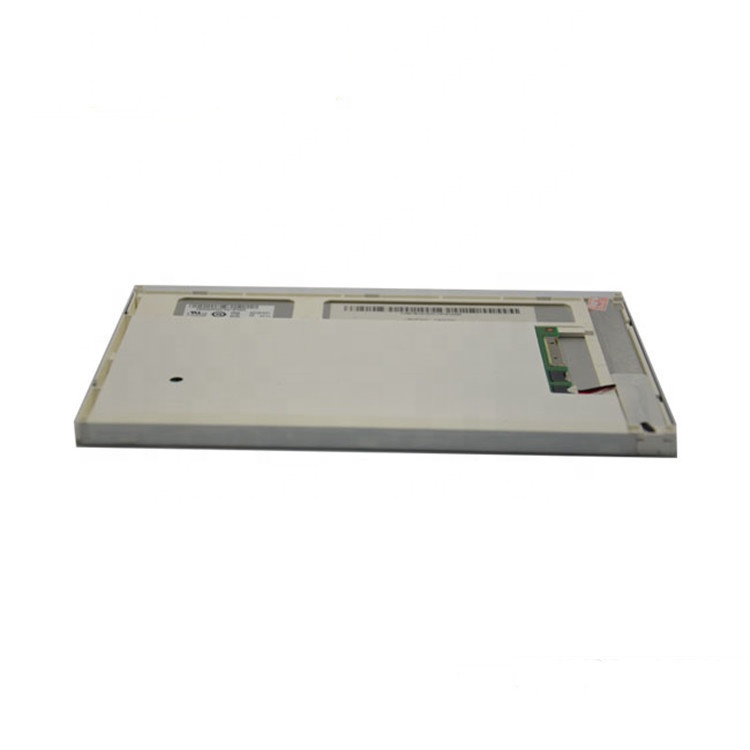

G070VAN01.1是友达于2020年Q1推出的7寸经济型全视角工业级液晶屏，采用AHVA广视角技术，在保持1300:1高对比度的同时，亮度配置为200cd/m²，专为室内工控等对成本敏感的应用场景设计
一、友达液晶模组G070VAN01.1 应用特征
基本信息 : | 制造商 | 友达（AUO） | 型号 | G070VAN01.1 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 工业 | |
对角尺寸 | 7.0" | |||
应用环境 : | 存储温度 | -30~ 80 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | |||
典型特征 : | Srgb,白光LED背光，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G070VAN01.1 结构详情
像素特征 : | 解析度 | 800×480(RGB), WVGA | 点间距(mm) | 0.1905×0.0635 (H×V) |
像素排列 | RGB水平条状 | 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |
结构尺寸 : | 显示区域(mm) | 152.4(H) × 91.44(V) | 开口区域(mm) | 154.2(H) × 93.24(V) |
外观尺寸(mm) | 166.6(H) × 107(V) | 外观厚度(mm) | 7.0/10.0 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | 160g (Typ.) | 表面处理 | 雾面 |
三、友达液晶模组G070VAN01.1 光学详情
基本信息 : | 显示亮度 | 200 cd/m² (Typ.) | 对比度 | 1300:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 11/19 (Max.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.313; Y:0.329 | 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.43 (Typ.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 76% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、友达液晶模组G070VAN01.1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 1.4W (Max.) |
五、友达液晶模组G070VAN01.1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.14/0.20A (Typ./Max.) | ||
信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
庆良 | 093G30-00001A-M4 | 1 pcs | 30 pins | 1.0 mm | ||
六、友达液晶模组G070VAN01.1 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 7S2P | 是否可换 | - | 灯管寿命 | 30K (Min.) 小时 | |
灯管电气 : | 电压供应 | 21.0/23.1V (Typ./Max.) | 电流供应 | 32mA (Typ.) | ||
功耗 | 672mW (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
七、友达液晶模组G070VAN01.1 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
40 pcs / 箱 | 9.7 Kgs | 520×340×250 mm (L×W×H) |
G070VAN01.1是友达于2020年Q1推出的7寸经济型全视角工业级液晶屏，采用AHVA广视角技术，在保持1300:1高对比度的同时，亮度配置为200cd/m²，专为室内工控等对成本敏感的应用场景设计。
G070VAN01.1核心卖点
卖点 | 参数 | 客户价值 |
AHVA全视角 | 85/85/85/85° | IPS级广视角，侧看无色偏，多人共视体验佳 |
高对比度 | 1300:1 | 远超普通工业屏（500:1），画面层次丰富 |
高色域 | sRGB 99% / NTSC 74% | 色彩还原精准，适合医疗设备等对色彩有要求的场景 |
经济型定位 | 200 cd/m²亮度 | 专为室内工控设计，性价比高，功耗更低 |
LVDS接口 | 30 pins，6/8-bit | 工业主板主流接口，抗干扰能力强 |
工业级可靠 | -20~70℃宽温 | 适应冷库物流、注塑车间等工业环境 |
量产稳定 | 2020年Q1量产至今 | 长期稳定供货，生命周期有保障 |
G070VAN01.0 vs G070VAN01.1 对比
为便于客户区分友达7寸VAN系列两款型号，提供详细对比：
对比项 | G070VAN01.0 | G070VAN01.1 | 选择建议 |
亮度 | 480 cd/m² | 200 cd/m² | G070VAN01.0适合半户外/强光环境 |
背光寿命 | 70,000小时 | 30,000小时 | G070VAN01.0适合7×24小时连续运行 |
可视角度 | 89/89/89/89° | 85/85/85/85° | 差异不大，均为全视角 |
对比度 | 1300:1 | 1300:1 | 相同 |
分辨率 | 800×480 | 800×480 | 相同 |
接口 | LVDS 30 pins | LVDS 30 pins | 相同 |
工作温度 | -30~80℃ | -20~70℃ | G070VAN01.0宽温范围更广 |
定位 | 高亮高可靠 | 经济型室内款 | G070VAN01.1成本更低 |
参考价格 | 较高 | 更经济 | G070VAN01.1性价比优势明显 |
选型提示：
G070VAN01.1（本型号）：200nit亮度，适合纯室内环境（办公室、洁净车间、医疗推车等），经济型定位，性价比高
G070VAN01.0：480nit高亮，适合半户外或靠近窗户的工位，背光寿命更长（7万小时），适合需长期连续运行的设备
两款型号分辨率、接口、对比度完全相同，可根据环境亮度和预算灵活选择。
① G070VAN01.1核心亮点
产品状态：G070VAN01.1 为友达量产型号，于2020年Q3量产，当前生产状态为量产中，代理商现货供应，长期稳定供货:
亮点 | 说明 |
AHVA全视角 | 85°全视角，IPS级显示效果，侧看无色偏 |
1300:1高对比度 | 远超普通工业屏（500:1），画面层次丰富 |
sRGB 98%色域 | 色彩还原精准，医疗影像级显示 |
经济型定位 | 200nit亮度适配室内场景，性价比高 |
LVDS接口 | 30-pin标准LVDS，兼容主流工控主板 |
-20~70℃宽温 | 适应冷库、车间等工业环境 |
原厂代理商 | 友达授权代理，原装正品现货供应 |
② 规格书下载板块
提供G070VAN01.1规格书PDF下载
如需要规格书，可以加我们qq或微信
③ 应用场景板块
应用领域 | 具体场景 | 选型理由 |
室内工控HMI | PLC操作面板、自动化设备 | 经济型定位+全视角+LVDS接口 |
医疗设备 | 监护仪、医疗推车终端 | sRGB 99%色域，色彩还原精准 |
AGV小车 | 仓储物流AGV、搬运机器人 | 200nit室内适用+宽温设计 |
自助终端 | 快递柜、售货机 | 雾面防眩光+宽温 |
车载显示 | 公交信息屏、车载娱乐系统 | 宽温+全视角 |
④ 与其他7寸型号对比
为便于客户根据项目需求选型，提供友达7寸产品线对比：
型号 | 亮度 | 对比度 | 视角 | 背光寿命 | 工作温度 | 定位 | 状态 |
G070VAN01.1 | 200 nits | 1300:1 | 85°全视角 | 30K h | -20~70℃ | 经济型室内款 | 量产 |
G070VAN01.0 | 480 nits | 1300:1 | 89°全视角 | 70K h | -30~80℃ | 高亮高可靠款 | 量产 |
G070VTN01.0 | 300 nits | 500:1 | 65/65/50/60 | 30K h | -20~70℃ | 标准工业款 | 量产 |
G070VAN01.1经济型定位解析
G070VAN01.1的200cd/m²亮度定位，专为以下室内场景设计：
应用环境 | 亮度需求 | G070VAN01.1匹配度 |
办公室/控制室 | 150-250 nits | 完美匹配 |
洁净车间 | 180-220 nits | 完美匹配 |
医疗推车/病房 | 150-200 nits | 完美匹配 |
仓储AGV | 180-250 nits | 完美匹配 |
半户外（近窗） | 300-400 nits | 建议选G070VAN01.0 |
户外强光 | 500+nits | 不建议 |
选型提示：G070VAN01.1采用200nit亮度配置，功耗更低，价格更具竞争力，非常适合纯室内工业应用。如需更高亮度适应半户外环境，建议选用G070VAN01.0。
